NPM-DGS
程序手册
5.1
概要
Page 5-24 EJS9AC-MB-05P-25
CM/DT

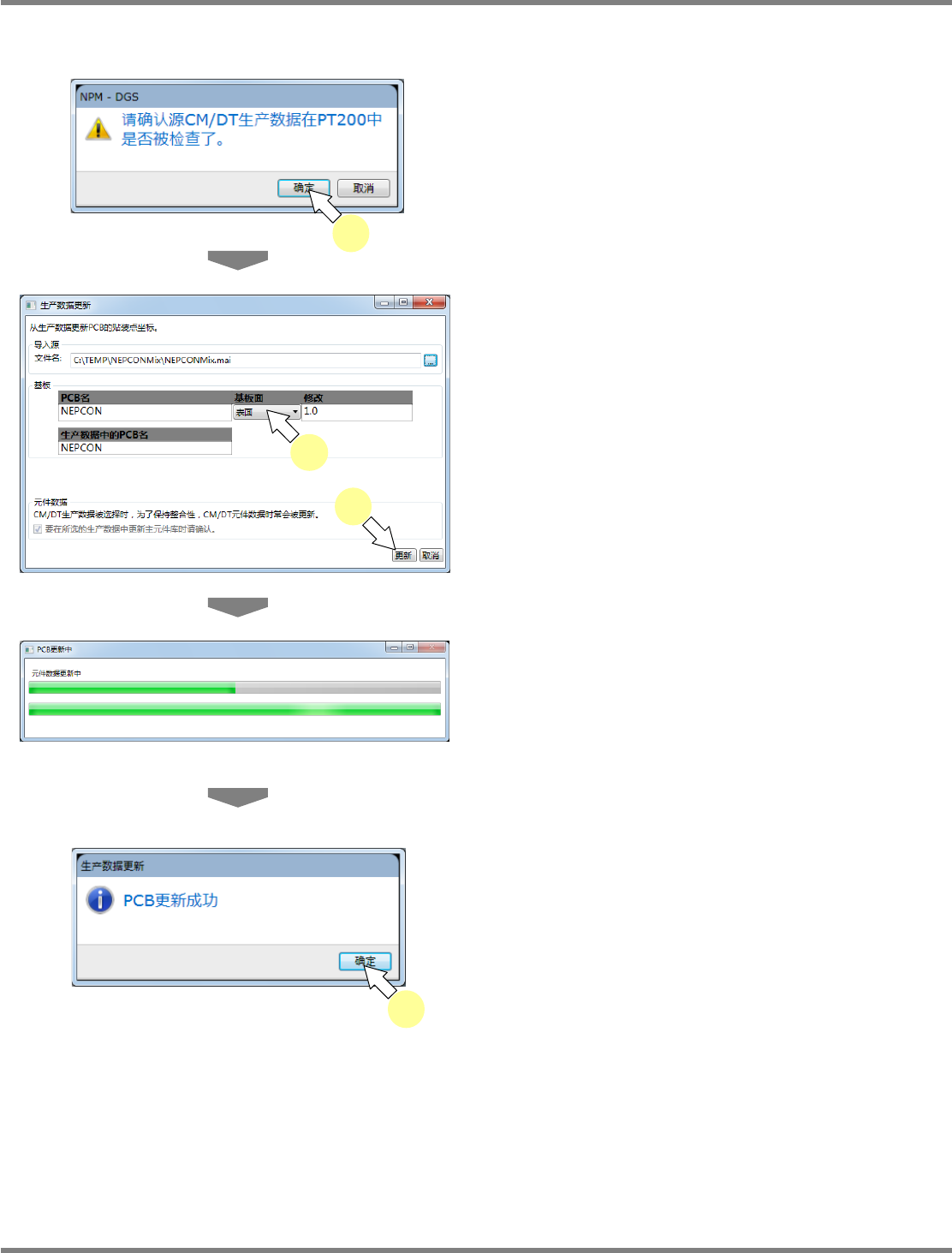

生产数据的更新
在
CM/DT
生产数据下，只可反映通过
CM/DT
设备变更的元件
/
坐标数据。
6
确认源文件为已通过
PT200
对数据进
行了确认的文件后，点击
[
确定
]
。
如果源文件不正常，那么将无法正确导入，因
此请务必通过
PT200
对数据进行确认。
7
选择存在从基板面向
PCB
反映的源数
据的基板面。
属于
CM/DT
生产数据时，将不更新元件数据的
NPM
设备固有信息。
8
点击
[
更新
]
。
在生产数据下分配给了元件，且设为对象外时，
也不会反映坐标、元件数据。
将显示
PCB
更新进展画面。
9
点击
[
确定
]
。
Project050114-07C00
6
Project050114-05C00
Project050114-06C00
9
Project050114-08C00
8
7
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-25 Page 5-25
5.2 CAD
宏的定义
CAD
宏的数据详情
No.
名称
说明
菜单栏
显示各菜单。
工具栏
显示各操作的图标。
CAD
宏数据显示部
显示
CAD
宏数据。
CAD
宏的设定项目
项目
说明
‘PCB
名
’
显示
CAD
宏的名称。
‘
描述
’
显示输入的宏的说明。
‘
连接对象宏
’
显示在转换成小程序后所使用的用户定义宏。
‘
创建日期
’
显示编制
CAD
宏的日期和时间。
‘
修改日期
’
显示更新
CAD
宏的日期和时间。
‘
描述
’
的输入地点
:
‘5.2.1 CAD
宏编辑器
’
Project050200S-01C05
2
1
2
2
2
3
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-26 EJS9AC-MB-05P-25
菜单
菜单栏
工具栏
右击菜单
说明
[
文件
]
[
新建
]
[
新建
]
新建
CAD
宏。
[
打开
]
[
打开
]
打开选择的
CAD
宏。
[
导入
]
导入
CAD
宏。
[
导出
]
导出选择的
CAD
宏。
[
编辑
]
[
删除
]
[
删除
]
删除选择的
CAD
宏。
[
重命名
]
[
重命名
]
变更选择的
CAD
宏的名称。
[
复制
]
[
复制
]
复制选择的
CAD
宏。
[
粘贴
]
[
粘贴
]
粘贴复制的
CAD
宏。
[
导入
]
导入
CAD/BOM
文件。
[
查看
]
[
更新
]
对被显示的
CAD
宏进行更新。
