NPM-DGS 程序手册 6.5 添加新的元件 Page 6-68 EJS9AC-MB-06P-24 6.5.1 编制新的元件 在 < 新的元件 > 画面上设定添加元件的基本信息。 设定项目 项目 说明 ‘ 元件库 ’ 元件所属于的元件库。 ‘ 元件名 ’ 元件名字。 ‘ 功能类别 ’ 元件类别。 ‘ 物理类别 ’ 显示元件的形状。元件的物理类别， 选择功能类别后将会自动设 定。有以下四种 : • [ 矩形芯片 ] • …
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-67
认识数据生成
(
用扫描图像创建数据
)
1

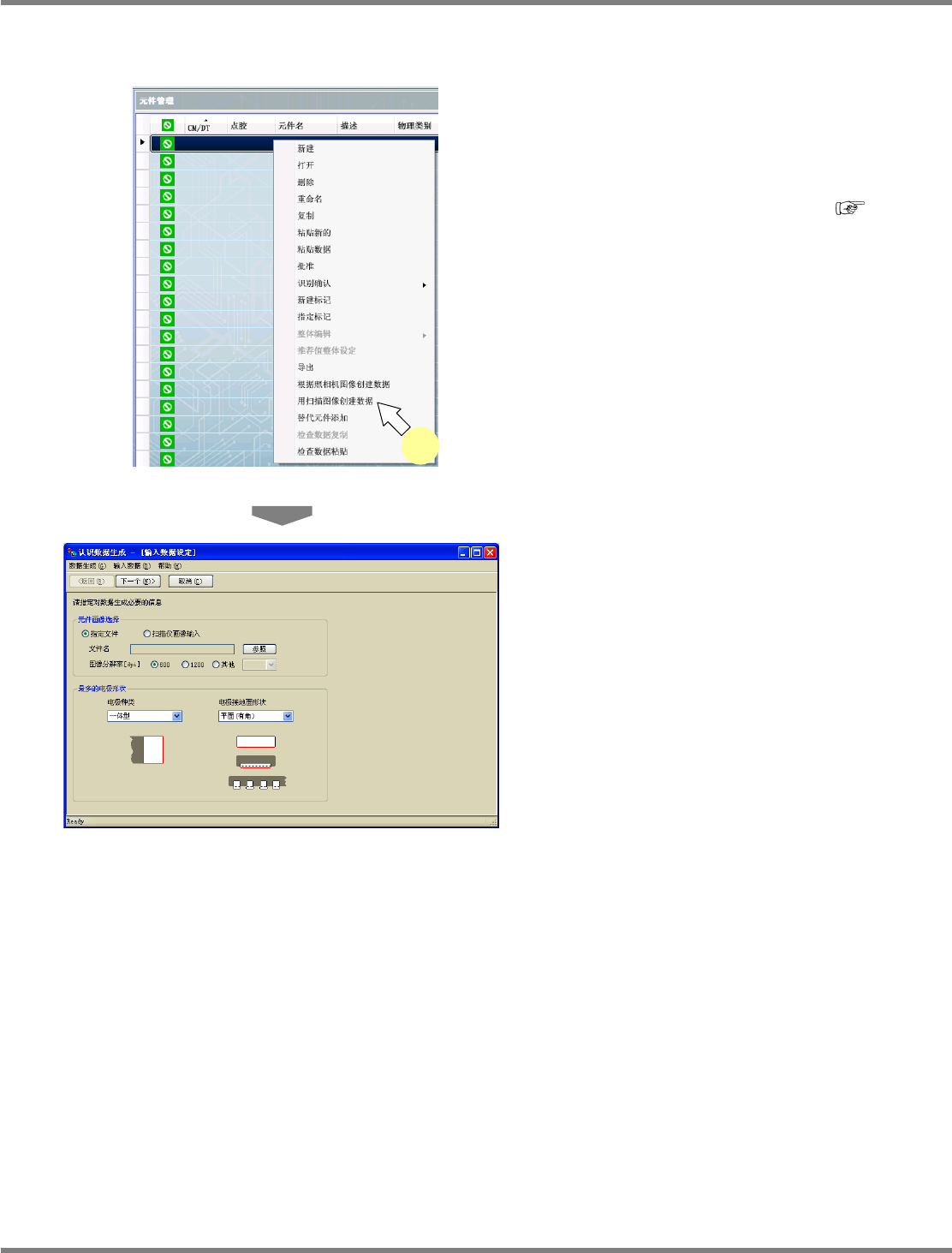

在元件一览表上弹出右击菜单，点击
[
用扫描图像创建数据
]
。
显示出
<
认识数据生成
>
画面。
<
认识数据生成
>
画面的具体内容
:
‘11
用
扫描设备制作识别数据
’
Parts060600S-10C00
Parts060600S-09C03
1
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-68 EJS9AC-MB-06P-24
6.5.1
编制新的元件
在
<
新的元件
>

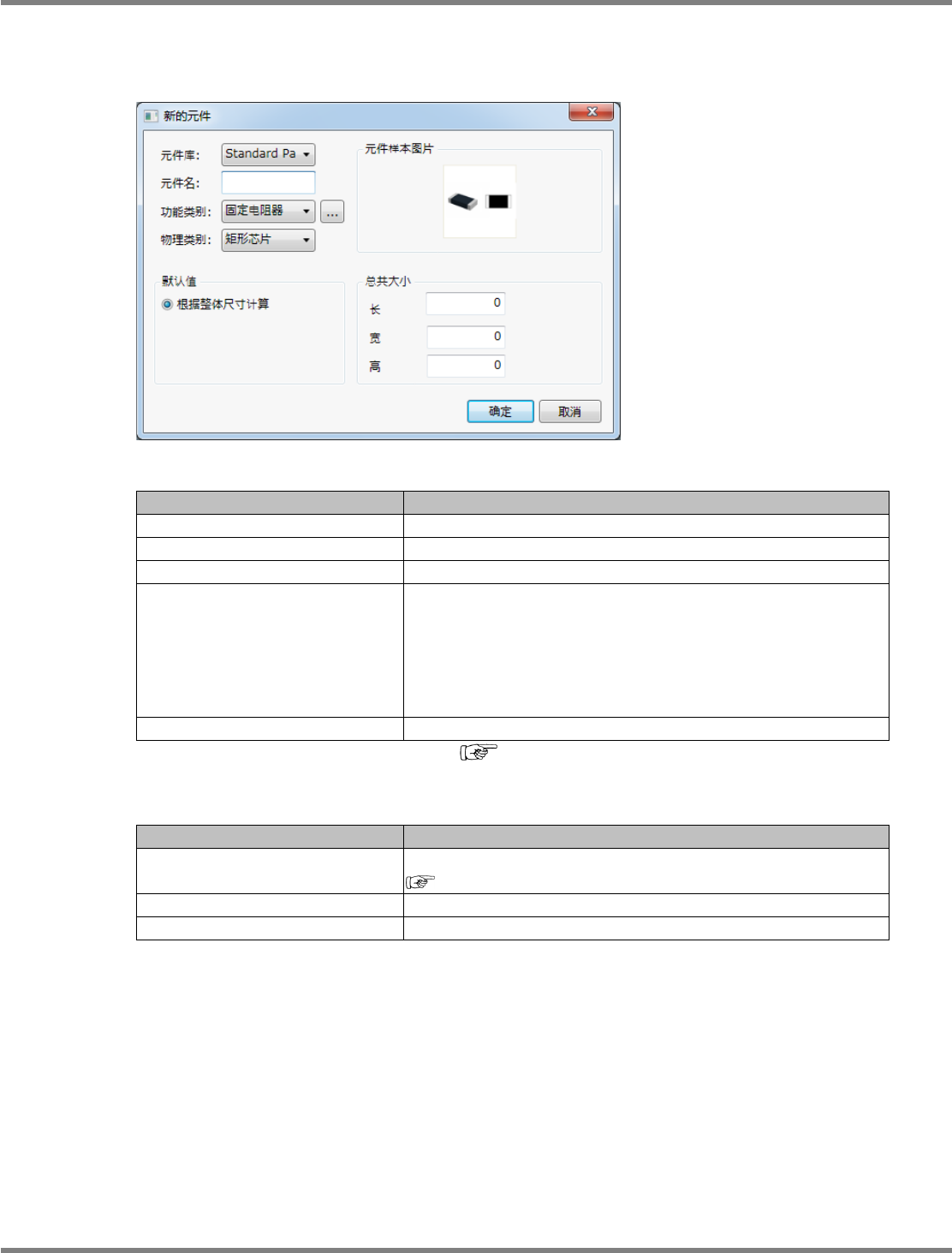

画面上设定添加元件的基本信息。
设定项目
项目
说明
‘
元件库
’
元件所属于的元件库。
‘
元件名
’
元件名字。
‘
功能类别
’
元件类别。
‘
物理类别
’
显示元件的形状。元件的物理类别，选择功能类别后将会自动设
定。有以下四种
:
• [
矩形芯片
]
• [
引线形芯片
]
• [
球形芯片
]
• [
异形芯片
]
‘
总共大小
’
显示元件的整体尺寸
:
长度、宽度、高度。
AM100
的元件尺寸和吸嘴配置，请参阅
‘AM100
操作篇
6-1-7-4’
。
按钮
按钮
说明
[…]
显示
<
功能类别图片
>
画面。
‘6.5.2
功能类别图片
’
[
确定
]
根据设定创建，然后显示元件编辑画面。
[
取消
]
取消元件的创建。
Parts060601S-01C02
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-69
6.5.2
功能类别图片
在
<
功能类别图片
>

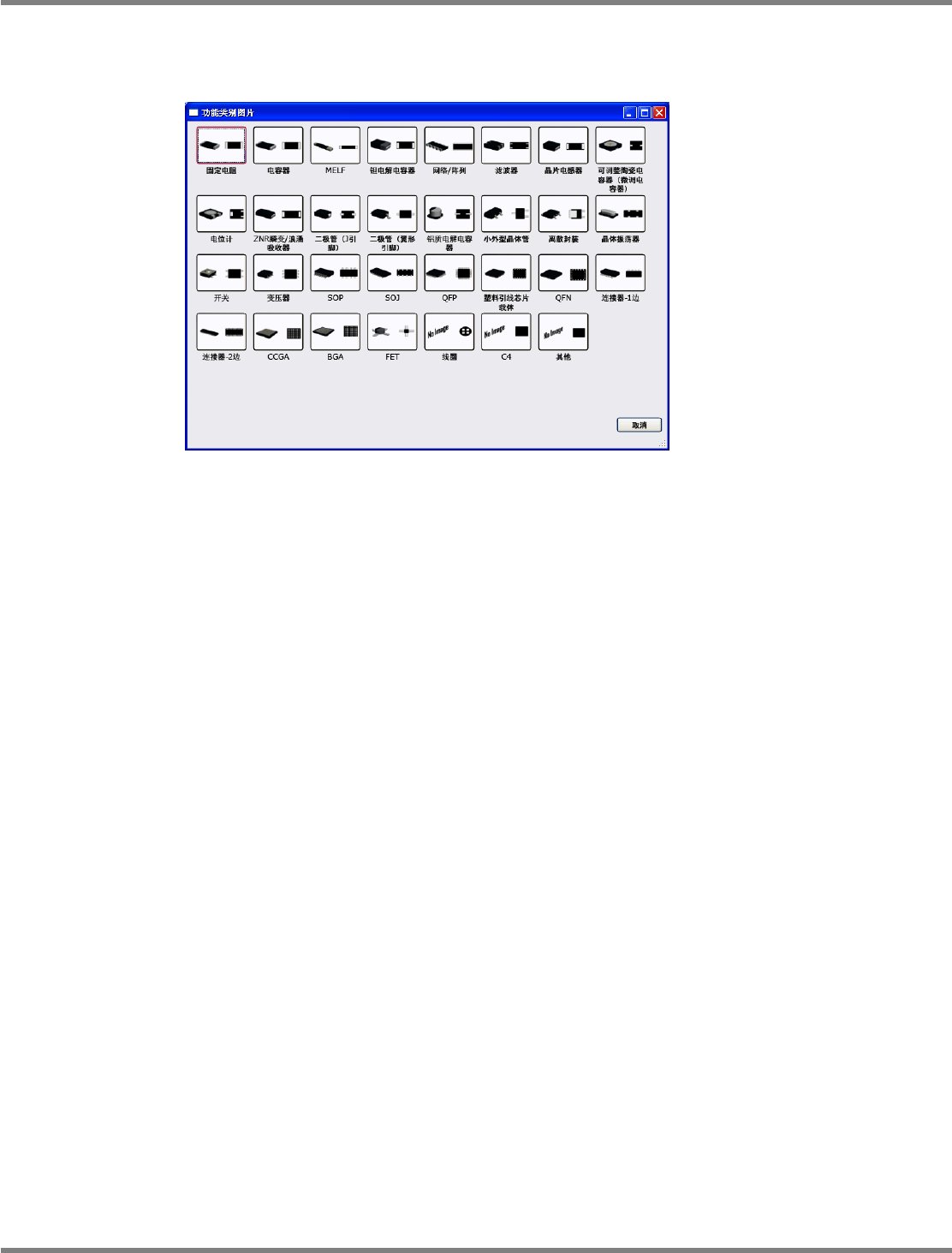

画面上选择功能类别。选择元件的功能类别时，点击目的的图片。
Parts060602S-01C00
