NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-24 Page 6-111 项目 说明 ‘ 重试 ’ ‘ 吸着错误设定 ’ 吸着错误发生时，设定动作。有以下 两种 : • [ 元件用完停止 ] • [ 吸着错误停止 ] NPM 吸着的设备画面的项目名称为 [ 吸附错误停止 ] 。各个项目 应对以下设定。 元件用完停止 : 元件用完 吸附错误停止 : 1 次 ( 立即停止 ) ‘ 元件用完停止 ’ 对吸着错…
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-110 EJS9AC-MB-06P-24

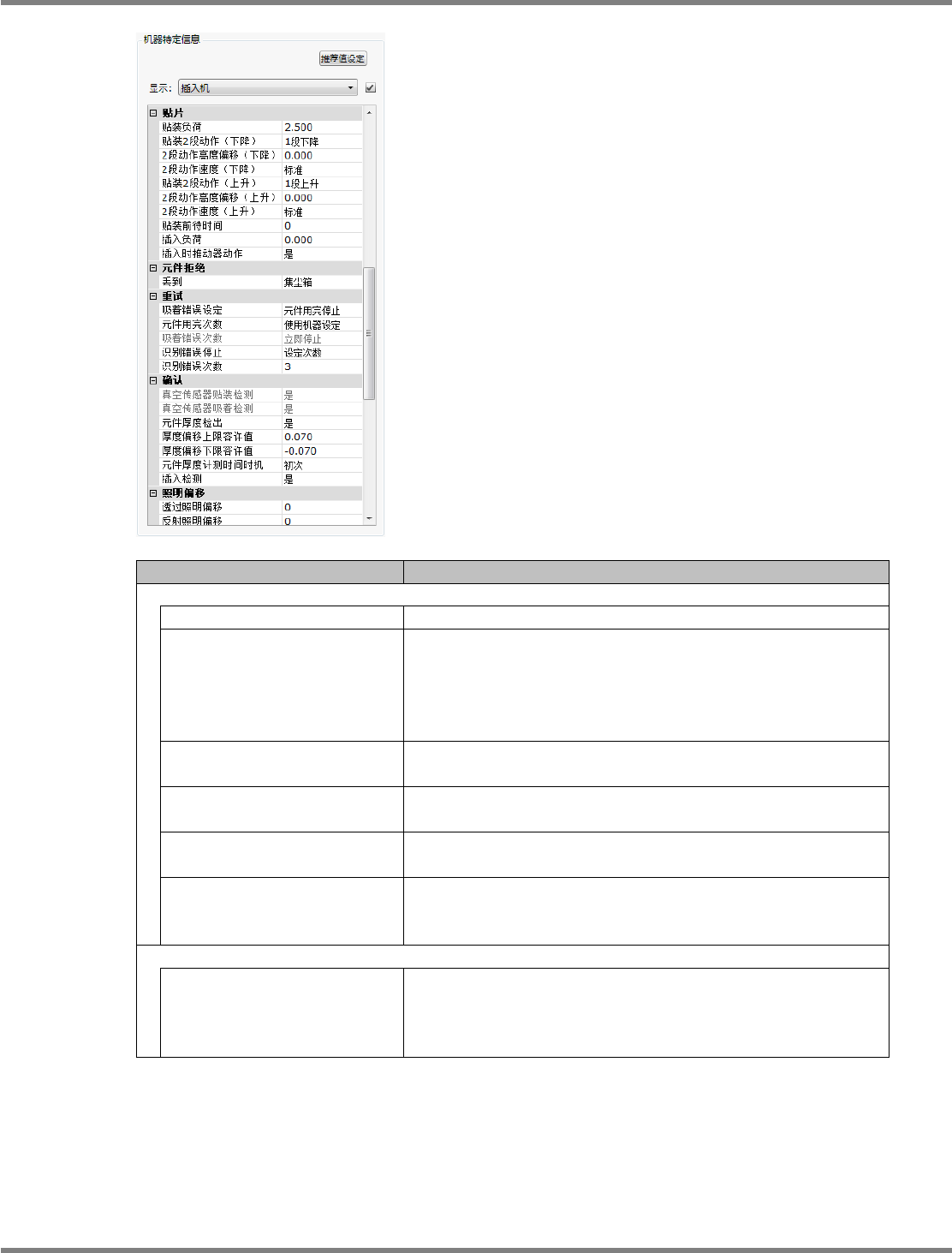

项目
说明
‘
贴片
’
‘
贴装负荷
’
在进行贴片时对元件施加的负荷。
‘
贴装动作
’
设定贴片时的吸嘴下降动作。有以下两种
:
• [1
步
]
• [2
步
]
(
使用
2
吸嘴通用吸头时，因为时常进行下降
2
层动作，所以忽视
此数值
)
‘2
段下降开始位置偏移量
’
在贴装动作中进行
2
段下降时，设定为想比标准早开始
2
段下降。
虽然节拍下降，但是能减轻贴装时的元件的负荷。
‘
贴装前待时间
’
贴装时的下降动作前将按照设置时间
(0
～
1000
毫秒
)
等待。被使
用在提高元件贴装精度的场合。
‘
插入负荷
’
输入贴装头下降为止的标准负荷，并设定在之后压入所需的插入
负荷。
‘
插入时推动器动作
’
指定在插入后是否执行由推动器进行的按压动作。如果按压动作
会给元件造成恶劣影响，或者会使元件姿势转为不稳定，则选择
[
否
]
。
‘
元件拒绝
’
‘
丢到
’
设定排出元件的地方。有以下三种
:
• [
集尘箱
]
• [
元件排出传送带
]
• [NG
托盘
]
Parts060603S-19C01
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-111
项目
说明
‘
重试
’
‘
吸着错误设定
’
吸着错误发生时，设定动作。有以下两种
:
• [
元件用完停止
]
• [
吸着错误停止
]
NPM
吸着的设备画面的项目名称为
[
吸附错误停止
]
。各个项目
应对以下设定。
元件用完停止
:
元件用完
吸附错误停止
: 1
次
(
立即停止
)
‘
元件用完停止
’
对吸着错误设定在
[
元件用完停止
]
中被设定的重试次数进行设定。
有如下的种类。
• [
使用机器设定
]
• [1] ~ [30]
‘
吸着错误
’
对吸着错误设定在
[
吸着错误停止
]
中被设定的重试次数进行设定。
有如下的种类。
• [
立即停止
]
• [2] ~ [5]
‘
识别错误停止
’
识别错误发生时，设定是否要执行重试动作。有以下两种
:
• [
设定次数
]
• [
立即停止
]
NPM
机型时，设备画面上的设定项目对应下列设定。
设定次数
: 3
立即停止
: 1
‘
识别错误次数
’ ‘
识别错误停止
’
在被设定为
[
设定次数
]
时设定重试次数有以下种
类。
• [1] ~ [3]
重试次数的设定只有在
AM100
有效。
AM100
以外的情况下，
在设备上设定重试次数。
‘
感应器检查
’
‘
真空传感器贴装检测
’
进行下述设定
:
确认是否通过真空传感器执行了贴装动作。
‘
真空传感器吸着检测
’
进行下述设定
:
确认是否通过真空传感器执行了吸着动作。
‘
元件厚度检出
’
设定是否进行元件厚度测量。
(
元件厚度测量传感器为选购件
)
‘
厚度偏移上限容许值
’
进行元件厚度测量时的容许上限值。
‘
厚度偏移下限容许值
’
进行元件厚度测量时的容许下限值。
‘
元件厚度计测时间时机
’
设定进行元件厚度测量的时机。有以下两种
:
• [
初次
]
进行仅初次元件吸着时的测量。
• [
每趟测量
]
进行每趟测量。
‘
插入检测
’
设定是否执行插入检测。当元件的形状不均较大或属于特殊形状
而无法稳定检测时，设为
[
否
]
。
‘
灯泡偏移
’
‘
透过灯泡偏移
’
透过灯泡的偏移量。
‘
反射灯泡偏移
’
反射灯泡的偏移量。
‘BGA
灯泡偏移
’ BGA
灯泡的偏移量。
‘PIP
灯泡偏移
’ PIP
灯泡的偏移量。
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-112 EJS9AC-MB-06P-24
项目
说明
‘

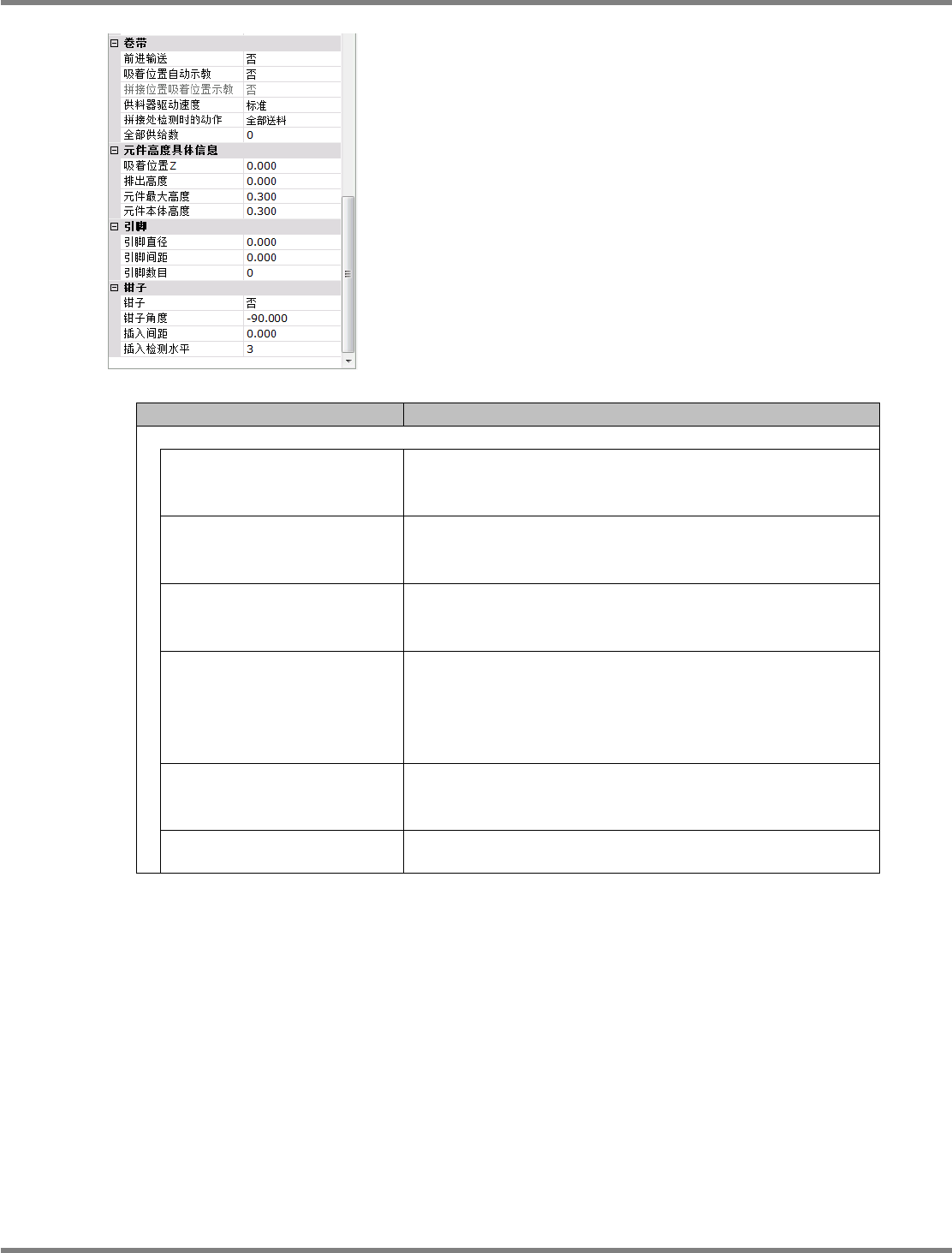

卷带
’
‘
前进输送
’
设定在吸附动作开始前是否进给编带。有以下两种
:
• [
否
]
• [
是
]
‘
吸着位置自动示教
’
设定是否进行吸着位置的自动示教。有以下两种
:
• [
否
]
• [
是
]
‘
拼接位置吸着位置示教
’
设定是否拼接位置吸着位置示教。有以下两种
:
• [
否
]
• [
是
]
‘
供料器驱动速度
’
设定供料器的进给速度。有以下四种
:
• [
标准
]
• [
高速
]
• [
中速
]
• [
低速
]
‘
拼接处检测时的动作
’
设定检测接缝时的动作。有以下两种
:
• [
全部送料
]
• [
排除错误
]
‘
全部供给数
’
设定整体的供给数量。
0 ~ 300
Parts060603S-20C00
