NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-24 Page 6-117 按钮 按钮 说明 ‘ 吸嘴信息 ’ 向右箭头 把在 ‘ 吸嘴库 ’ 中选择的吸嘴作为候选。 向左箭头 解除所选择的吸嘴。 向上箭头 将候选吸嘴的顺序向上推移。 向下箭头 将候选吸嘴的顺序向下推移。 ‘ 吸附信息 ’ [ 重新抽取 ] 重新显示吸附位置的图像。 [ 确定 ] 保存所设定的数据，结束吸嘴检查。 [ 取消 ] 不保存所设…
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-116 EJS9AC-MB-06P-24

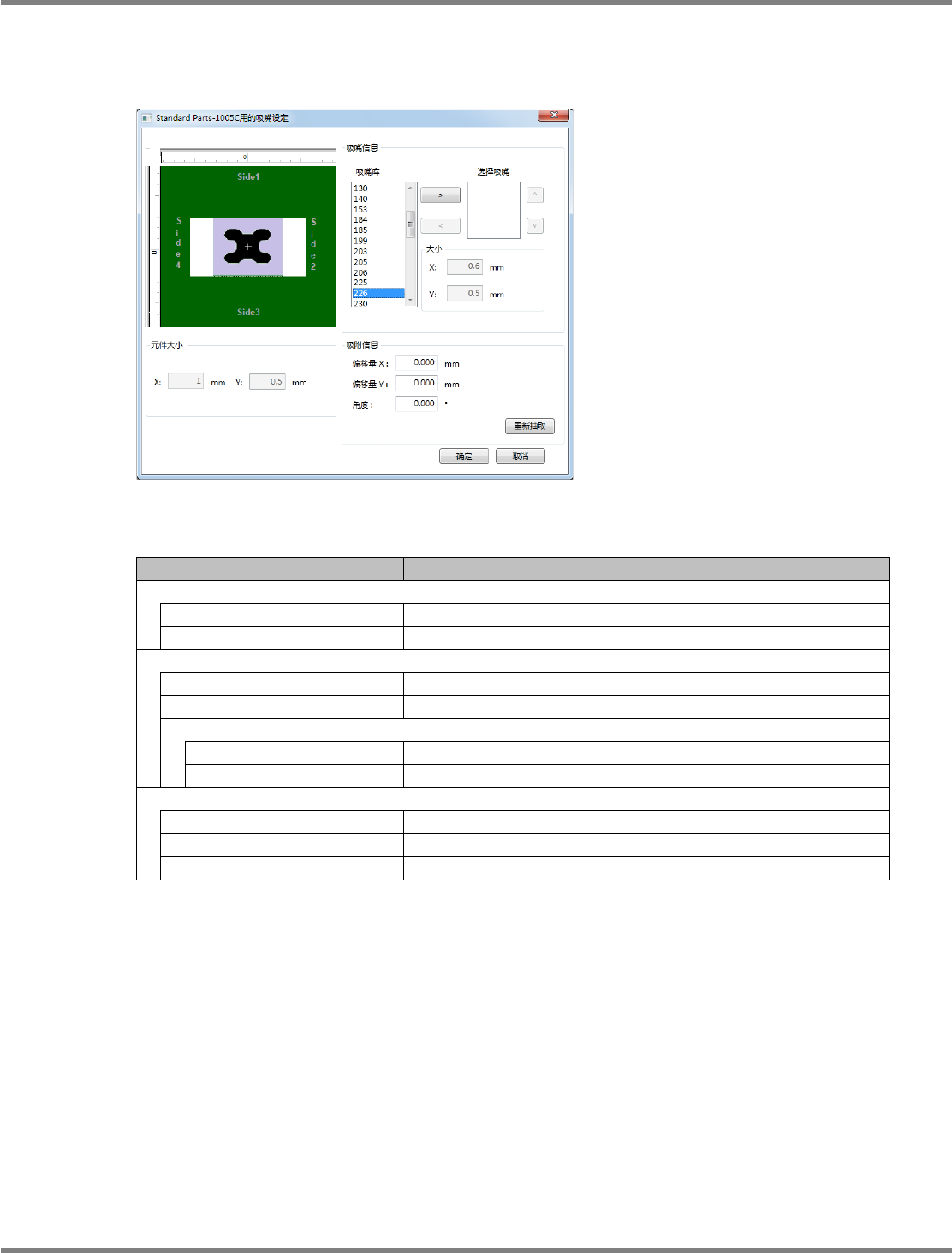

吸嘴检查
设定有关元件的吸嘴信息。
设定项目
项目
说明
‘
元件大小
’
‘X’
显示元件外形的上、下侧的尺寸。
‘Y’
显示元件外形的左、右侧的尺寸。
‘
吸嘴信息
’
‘
吸嘴库
’
显示登录在吸嘴库中的吸嘴。
‘
选择吸嘴
’
显示从吸嘴库中选择的吸嘴。
‘
大小
’
‘X’
显示吸嘴的宽度。
‘Y’
显示吸嘴的高度。
‘
吸附信息
’
‘
偏移量
X’
设定从元件中心起向
X
方向的补偿值
(
吸附位置
X)
。
‘
偏移量
Y’
设定从元件中心起向
Y
方向的补偿值
(
吸附位置
Y)
。
‘
角度
’
设定吸着角度。
Parts060603S-20C02
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-117
按钮
按钮
说明
‘
吸嘴信息
’
向右箭头
把在
‘
吸嘴库
’
中选择的吸嘴作为候选。
向左箭头
解除所选择的吸嘴。
向上箭头
将候选吸嘴的顺序向上推移。
向下箭头
将候选吸嘴的顺序向下推移。
‘
吸附信息
’
[
重新抽取
]
重新显示吸附位置的图像。
[
确定
]
保存所设定的数据，结束吸嘴检查。
[
取消
]
不保存所设定的数据，结束吸嘴检查。
右击菜单
(
吸附信息
)
项目
说明
[
复制
]
复制所选数值。
[
剪切
]
剪切所选数值。
[
粘贴
]
粘贴所复制或剪切的数值。
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-118 EJS9AC-MB-06P-24
设定有关元件的吸嘴信息
3
点击
‘
机器特定信息
’
的
‘
吸嘴参考
’
右边
的吸嘴检查
。
显示出吸嘴构成画面。
4
从
‘
吸嘴库
’
中选择候选吸嘴，点击向右
箭头
。
所选择吸嘴的示意图将显示在元件示意图上。
如果属于在安装时没有登录的吸嘴，将以四角
形显示吸嘴尖端的外形尺寸。
解除选择吸嘴时，请选择设定吸嘴，点击向左
箭头
。
变更选择吸嘴的候选顺序时，请选择设定吸嘴，
点击向上箭头
或者向下箭头
。
Parts060603S-25C07
1
Parts060603S-27C01
2
2
