NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-119
5

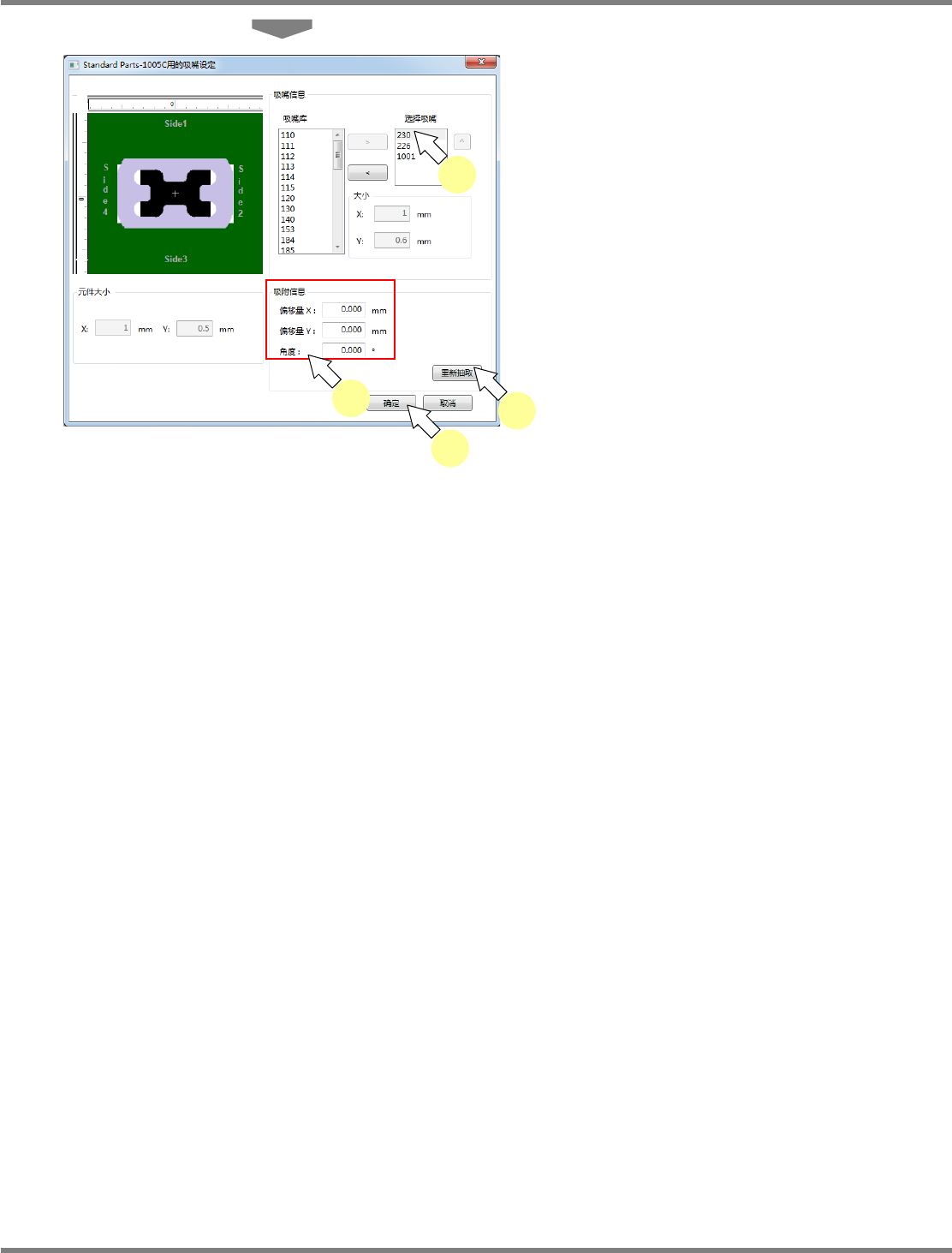

在选择吸嘴中选择要设定吸着信息的
吸嘴。
显示出吸着位置的图像。
6
设定
‘
吸附信息
’
的
‘
偏移量
X’
、
‘
偏移量
Y’
、
‘
角度
’
，点击
[
重新抽取
]
。
重新显示吸着位置的图像。
7
点击
[
确定
]
。
保存所设定的数据，结束吸嘴检查画面。
Parts060603S-32C02
3
4
4
5
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-120 EJS9AC-MB-06P-24

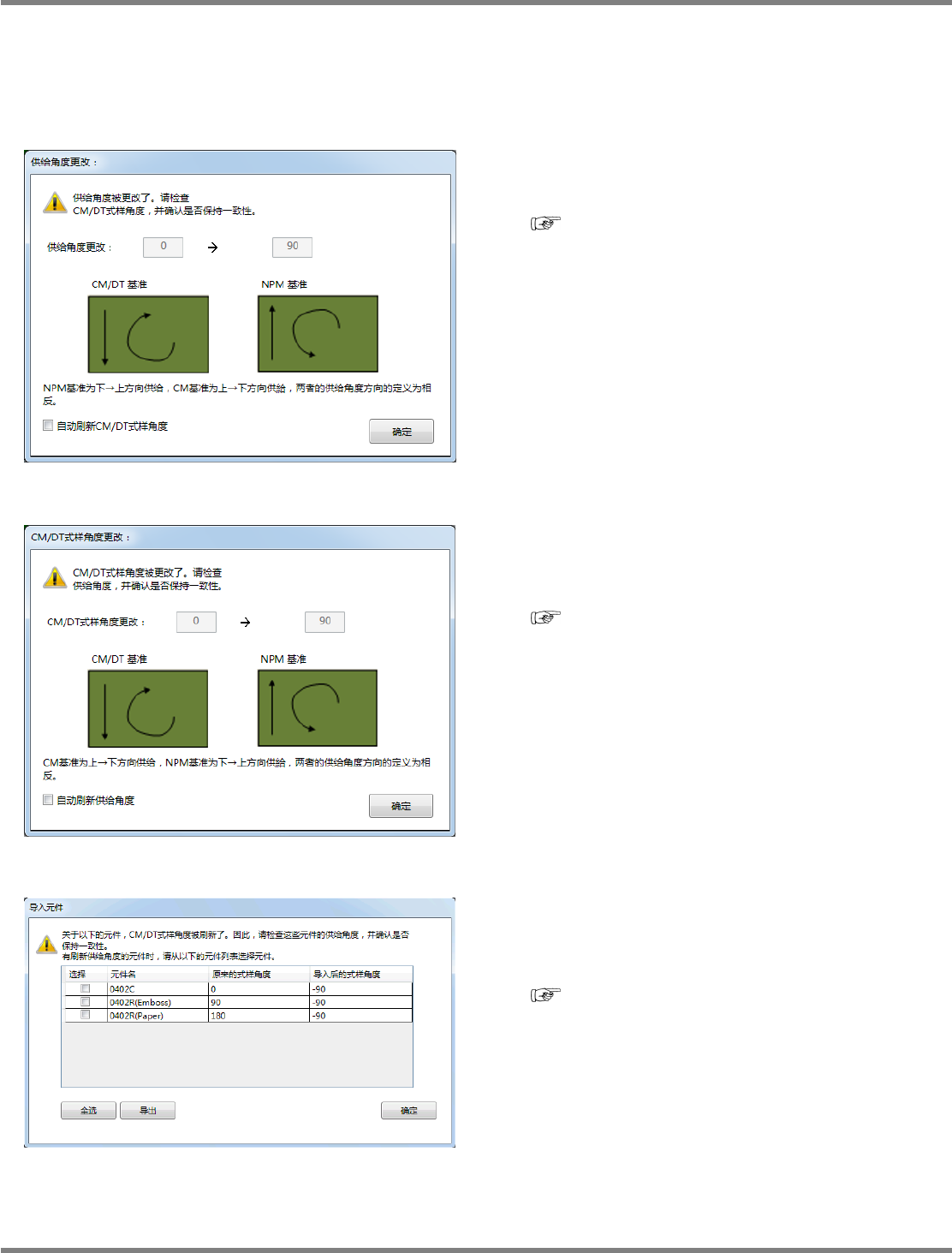

供给角度
/CM
式样角度更改时的确认对话框
当变更了供给角度
/CM
设备固有信息的式样角度时，或者导入了拥有
CM
设备固有信息的元件数
据时，将显示以下画面。
① 更改了供给角度时的确认对话框
将显示更改到左侧前的角度、更改到右侧后的
角度。当需要自动更改式样角度时，请勾选
‘
自
动刷新
CM/DT
式样角度
’
复选框。
‘6.5.3
编辑元件
④
设备固有信息
■
设备固有信息
(CM/DT
机
)’
进行整体编辑时，无法选择自动更改。
② 更改了
CM
式样角度时的确认对话框
当更改了供给角度时，将同样显示更改到左侧
前的角度、更改到右侧后的角度。当需要自动
更改供给角度时，请勾选
‘
自动刷新供给角度
’
复选框。请参考供给图像更改供给角度。
‘6.5.3
编辑元件
③供料器信息
’
当元件的供给类型为编带、托盘以外的元件时，
无需更改。
进行整体编辑时，无法选择自动更改。
③ 导入元件时的确认对话框
当覆盖保存
CM/DT
数据后导入时，如果
CM/DT
式样角度被更新，将显示对话框。当需要自动
更改供给角度时，请勾选元件列表中的
‘
选择
’
复选框。
‘6.4
元件的导入、导出
’
导入结果，可通过
[
导出
]
按钮作为
CSV
文件而
输出。
导入结果与导出结果的说明请参照下一页的记
载。
Parts060603S-42C01
Parts060603S-43C01
Parts060603S-44C01
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-121

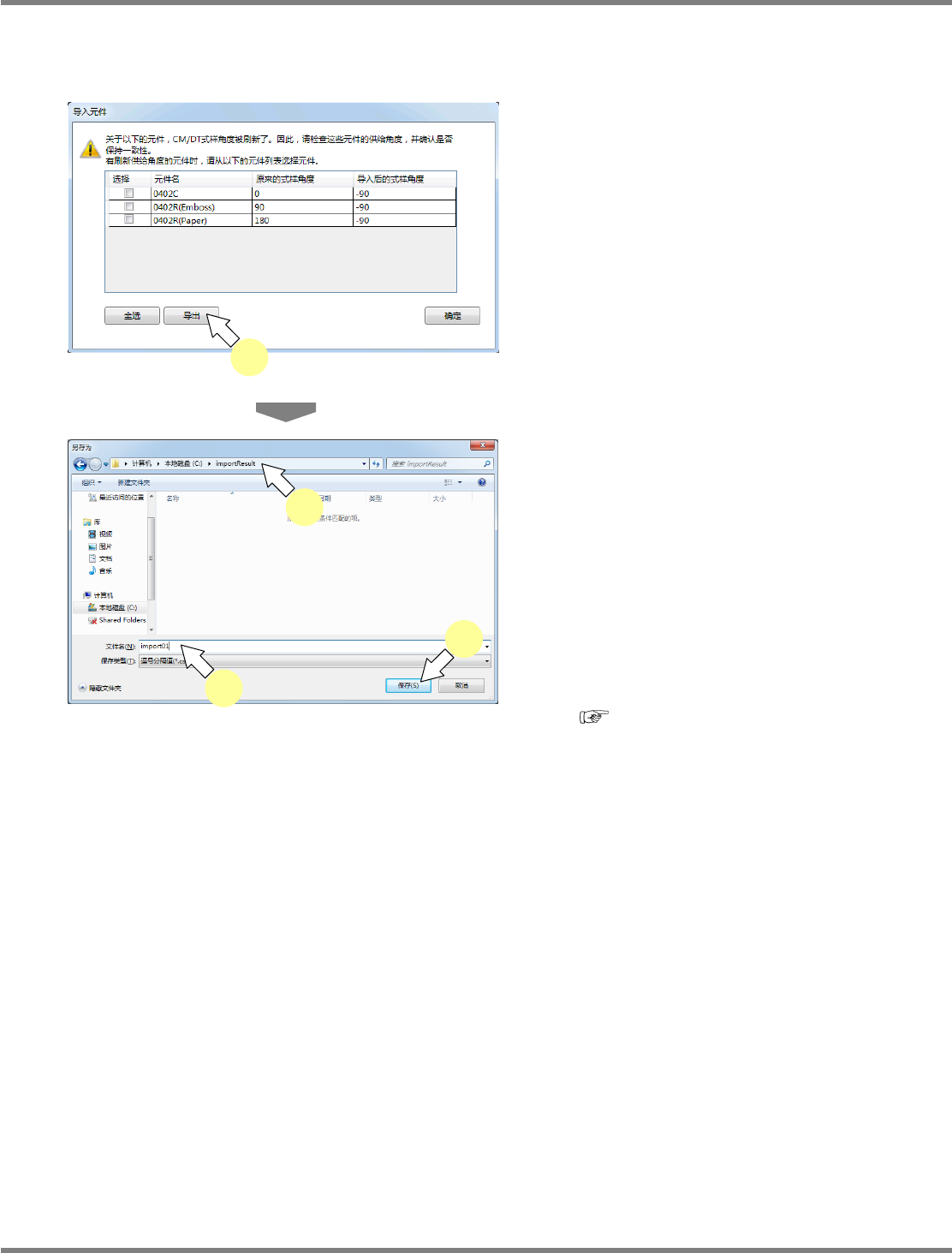

元件导入结果的输出
导入元件后被更新的
CM/DT
式样角度变化，通过每个元件以
CSV
文件格式输出。
1
点击
[
导出
]
。
2
选择想要导出的场所。
3
输入文件名。
4
点击
[
保存
]
。
将以
CM
式样更新警告对话框画面的格式输出
CSV
文件。
请在导入后参照文件，并确认被覆盖的元件式
样角度。
‘6.5.3
编辑元件
③供料器信息
’
当元件的供给类型为编带、托盘以外的元件时，
无需更改。
Parts060603S-45C00
2
3
4
