NPM-DGS 程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-25 Page 5-35 6 设定 BOM 文件。 ( 有 BOM 文件时 )  请在本项复选框中打勾。  使用分隔符时， 请选择 ‘ 指定分隔符 ’ 选项， 使用 字符定位时，请选择 ‘ 指定位置 ’ 选项。  选择 ‘ 指定分隔符 ’ 时，请输入分隔符和包含字 符。  请选择用于宏定义的样本 BOM 文件。 2. CAD 格式定义 在 ‘ 定义 …

100%1 / 640
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-34 EJS9AC-MB-05P-25

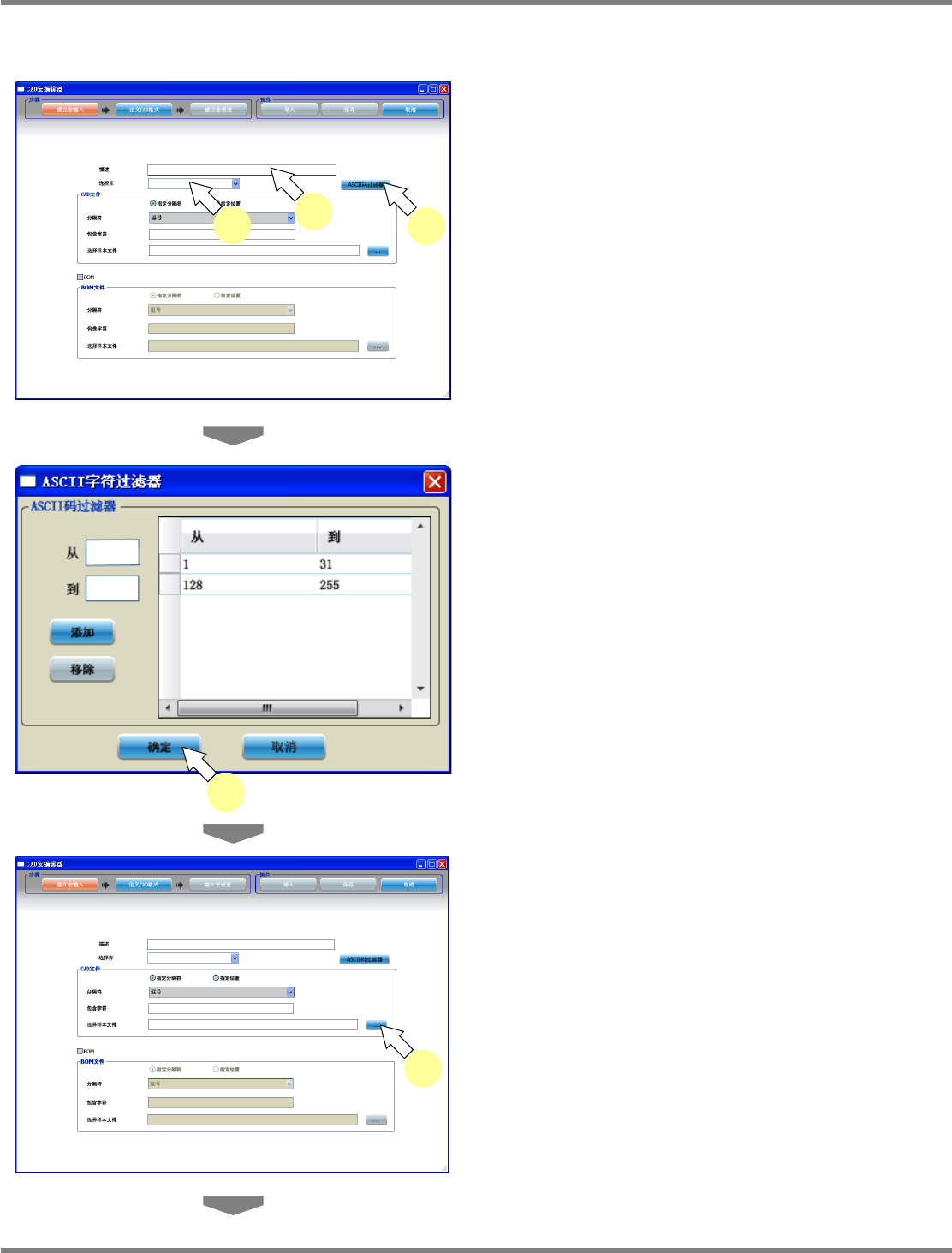

设定输入文件
1
在
‘
描述
’
栏中输入宏的详细说明。
请记述要进行定义的宏的有关说明。
(
任意
)
2
选择将获取的元件链接到的元件程序
库。
3
为了特定在导入时无视的
ASCII
字符，
点击
[ASCII
码过滤器
]
。
将会显示
<ASCII
字符过滤器
>
画面。
4
添加无视的
ASCII
字符范围后，点击
[
确
定
]
。
5
设定
CAD
文件。
使用分隔符时，请选择
‘
指定分隔符
’
选项，使用
字符定位时，请选择
‘
指定位置
’
选项。
选择
‘
指定分隔符
’
时，请输入分隔符和包含字
符。
在参照实际的
CAD
文件的同时对宏进行定义。
将该
CAD
文件称作样本文件。
请选择要使用的样本文件。
Project050201S-17C00
1
2
3
Project050201S-18C00
4
Project050201S-19C00
5
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-25 Page 5-35
6
设定
BOM
文件。
(
有
BOM
文件时
)
请在本项复选框中打勾。
使用分隔符时，请选择
‘
指定分隔符
’
选项，使用
字符定位时，请选择
‘
指定位置
’
选项。
选择
‘
指定分隔符
’
时，请输入分隔符和包含字
符。
请选择用于宏定义的样本
BOM
文件。
2. CAD
格式定义
在
‘
定义
CAD
格式
’
步骤中，定义用于进行
CAD/BOM
的获取设定的
CAD/BOM
文件格式。
‘
定义
CAD
格式
’
步骤有以下
2
个标签。
[CAD]:
定义
CAD
文件中存在的记录类型的识别方法和格式。
[BOM]:
定义
BOM
文件中存在的记录类型的识别方法和格式。
仅在
‘
建立宏输入
’
步骤中选择
BOM
文件时可输入。
在
CAD
和
BOM
标签中显示出来的信息，根据
‘
建立宏输入
’
步骤中输入的方法
(‘
位置
’/‘
分隔
’)
而决
定。输入的方法有以下
4
种。
•
使用分隔符指定
CAD
文件时的
CAD
标签
•
使用位置指定
CAD
文件时的
CAD
标签
•
使用分隔符指定
BOM
文件时的
BOM
标签
•
使用位置指定
BOM
文件时的
BOM
标签
CAD
标签
使用分隔符指定
CAD
文件时的
CAD
标签
使用位置指定
CAD
文件时的
CAD
标签
Project050201S-20C00
6
Project050201S-21C00
1
2
7
8
3
4
5
6
Project050201S-22C00
1
2
7
8
3
4
5
6
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-36 EJS9AC-MB-05P-25
记录类型和字段定义的关系
为了定义记录，首先定义
‘ID
方法
’
、以及相关的字段后，并且需要时进行转换。将
CAD
文件里包含的全部
种类的记录以列表形式显示。
带有
‘
’
的记录类型表示在宏内已被识别。
记录类型
说明
字段
必须设定
[
偏移
]
表示基板上的多拼板区块
(
第
2
区块以后
)
的位置以及
旋转方向。
X
坐标
Y
坐标
实装面
–
参照号
–
旋转
–
修订代码
–
PCB
名
–
版本编号
–
说明
–
区块识别子
–
[
基板不良标记
]
使用的是多拼板基板，并且有不良区块时，指示不良区
块
(
不贴装元件
)
的标记称为不良标记。
在一般情况下在各个区块上检查是否有标记，但在基板
的
1
个位置上设置
(
代表
)
不良标记，而试图缩短时间
时使用本项。
XY
坐标，将基板原点作为基准。
X
坐标
Y
坐标
实装面
–
标记名
–
说明
–
[
区块不良标记
(
全区块
)]
使用的是多拼板基板，并且有不良区块时，指示不良区
块
(
不贴装元件
)
的标记称为不良标记。
XY
坐标以区块原点为基准，并对应补偿值而展开。
参照号
X
坐标
Y
坐标
实装面
–
标记名
–
说明
–
区块识别子
–
[
区块不良标记
(
任意区
块
)]
使用的是多拼板基板，并且有不良区块时，指示不良区
块
(
不贴装元件
)
的标记称为不良标记。
在一般情况下在各个区块上检查是否有标记，但在基板
的任意位置上设置不良标记，而试图缩短时间时使用本
项。
XY
坐标，将基板原点作为基准。
参照号
X
坐标
Y
坐标
实装面
–
标记名
–
说明
–
区块识别子
–
[
区块标记
]
表示基板上的每个区块的补正标记
(
定位标记
)
。在 一 般
情况下，在每个区块上存在
0
或
2
个区块标记。
XY
坐
标，将基板原点作为基准。
X
坐标
Y
坐标
实装面
–
标记名
–
说明
–
区块识别子
–
[
基板标记
]
表示进行基板补正的标记位置。在一般情况下，在每个
CAD
文件中存在
0
或
2
个区块标记。
XY
坐标，将基板
原点作为基准。
X
坐标
Y
坐标
实装面
–
标记名
–
说明
–
