NPM-DGS 程序手册 6.5 添加新的元件 Page 6-166 EJS9AC-MB-06P-24 按下 [ 选项功能列表参照、设定 ] 时的画面 设定项目 No. 名称 说明 1 ‘ 登记结束选择机能列表 ’ 一览显示在其他标签设定的选项，以 及追加登录的选项功能。 2 ‘ 设定可能选项机能列表 ’ 一览显示可设定的选项。 按钮 按钮 说明 [ 编辑 ] 编辑所选择的登录完毕选项的设定值 。 [ 删除 ] 删除所选择的…
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-165
[
其他设定
]
标签
设定项目
No.
名称
说明
1
‘
引线弯曲
(
球间距
)
容许值
’
输入引线弯曲
(
球间距
)
的容许值，或者自动设定
[
严格
]
或
[
不严
格
]
。
2
‘
浮起容许值
’
输入浮起检查的容许值，或者自动设定
[
严格
]
或
[
不严格
]
。
3
‘
实装负荷
’
贴装时加给元件的负荷。
按钮
按钮
说明
[
严格
]
减小容许值，检查变得严格。
[
不严格
]
增大容许值，检查变得不严格。
[
选项功能列表参照、设定
]
打开选项功能列表标签，并追加所选择的选项。
Parts060506S-23C00
1
2
3
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-166 EJS9AC-MB-06P-24
按下
[
选项功能列表参照、设定
]
时的画面
设定项目
No.
名称
说明
1
‘
登记结束选择机能列表
’
一览显示在其他标签设定的选项，以及追加登录的选项功能。
2
‘
设定可能选项机能列表
’
一览显示可设定的选项。
按钮
按钮
说明
[
编辑
]
编辑所选择的登录完毕选项的设定值。
[
删除
]
删除所选择的登录完毕的选项。
[
复制
]
复制所选择的登录完毕选项的值后，追加进列表。
[
追加登记在下述列表中被选择的机
能
]
从可设定的选项功能列表中，追加所选择的选项。
•
全球数指定
•
吸着偏差范围
•
中心补正
•
安装位置胶印
•
倾斜度范围检查
•
中心范围检查
•
亮度检查
• 3D
切下水准
• 3D
传感器控制
[
编辑结束
]
关闭选项功能标签，并返回到其他设定标签。
Parts060506S-24C00
1
2
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-167
CM

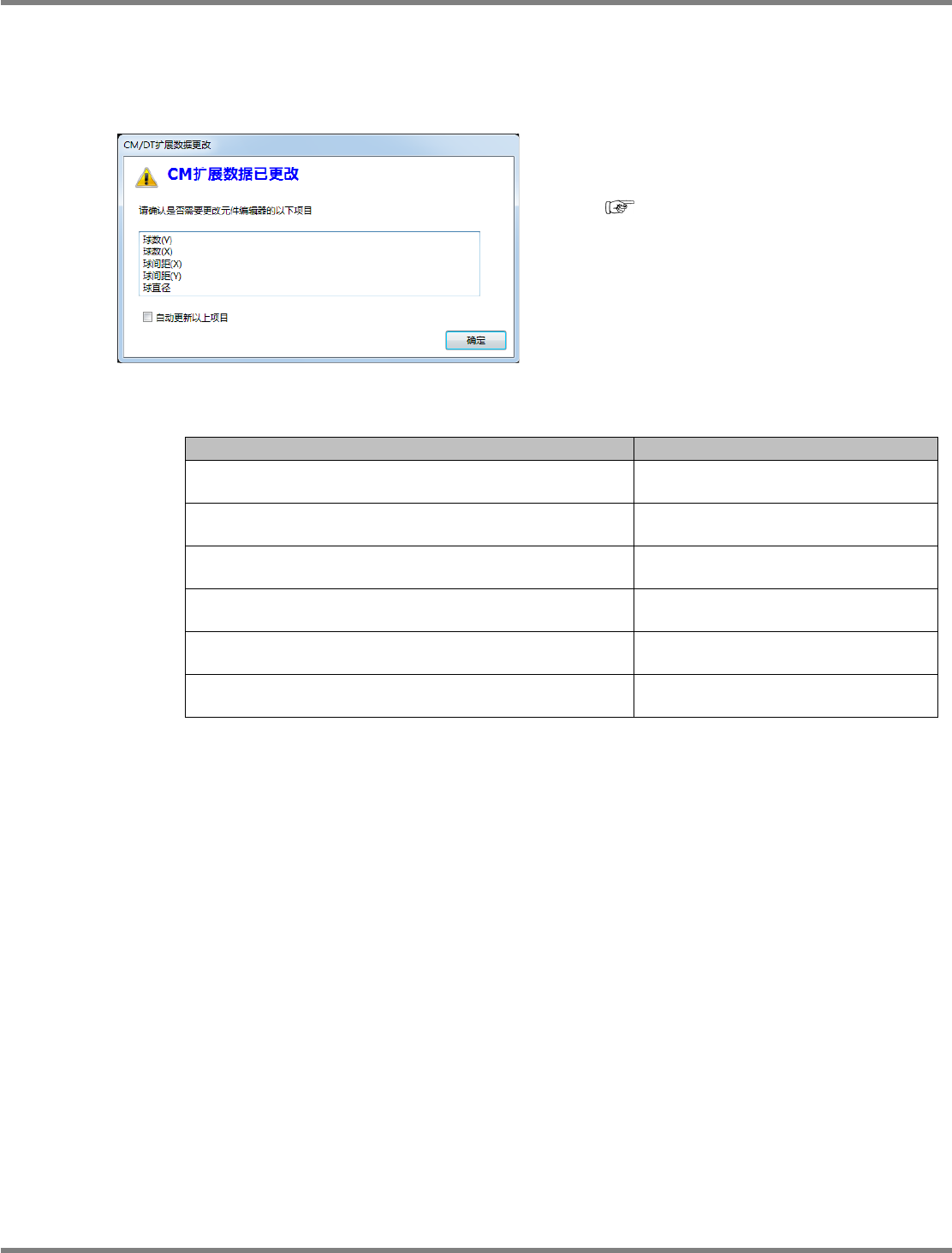

扩展数据已更改时的确认对话框
当在
CM
扩展据画面下，更改了
QFP
扩展数据或
BGA
扩展数据的形状数据时，为了保持与元件
形状数据的匹配性，将显示确认对话框。
在确认对话框上显示发生变更的项目。
以自动方式反映到形状数据中时，请勾选
'
自动
更新以上项目
'
的复选框。关于形状数据，请参
照
‘6.5.3
编辑元件
②元件形状信息
’
。
通过自动更新反映的项目如下所示。
设定部位
反映的形状数据
QFP
扩张数据
-
假想销数
(1
边～
4
边
)
引线元件
-
根数
QFP
扩张数据
-
销间距
(1
边～
4
边
)
引线元件
-
引线间距
QFP
扩张数据
-
空缺销图案
详细编辑
-
引线空缺设定
*2
BGA
扩张数据
-
球个数的行
/
球个数的列
球型
-
数
BGA
扩张数据
-
球间距
(X)/
球间距
(Y)
球型
-
间距
*1
BGA
扩张数据
-
球直径
球型
-
直径
*1
不可对超出了形状数据可设定范围的值进行更新。
*2
关于引线空缺设定，请参照识别选购件数据
‘2.7
引线空缺设定
’
的相关记载。
Parts060603S-63C00
