NPM-DGS-程序手册2 - 第563页
NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-24 Page 6-169 4 指定了第 1 引脚位置时， 在元件示意图 上双击引脚。 第 1 引脚可设定进引线组、球组、插 入引线组 内。 除此以外的形状选项不可设定。 将在第 1 引脚位上上设定所选择的引 脚位置坐 标。 在无法设定第 1 引脚的坐标上，将显示 " 错误 : 引脚位置无效 " 的信息。 5 点击 [ 确定 ] …
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-168 EJS9AC-MB-06P-24

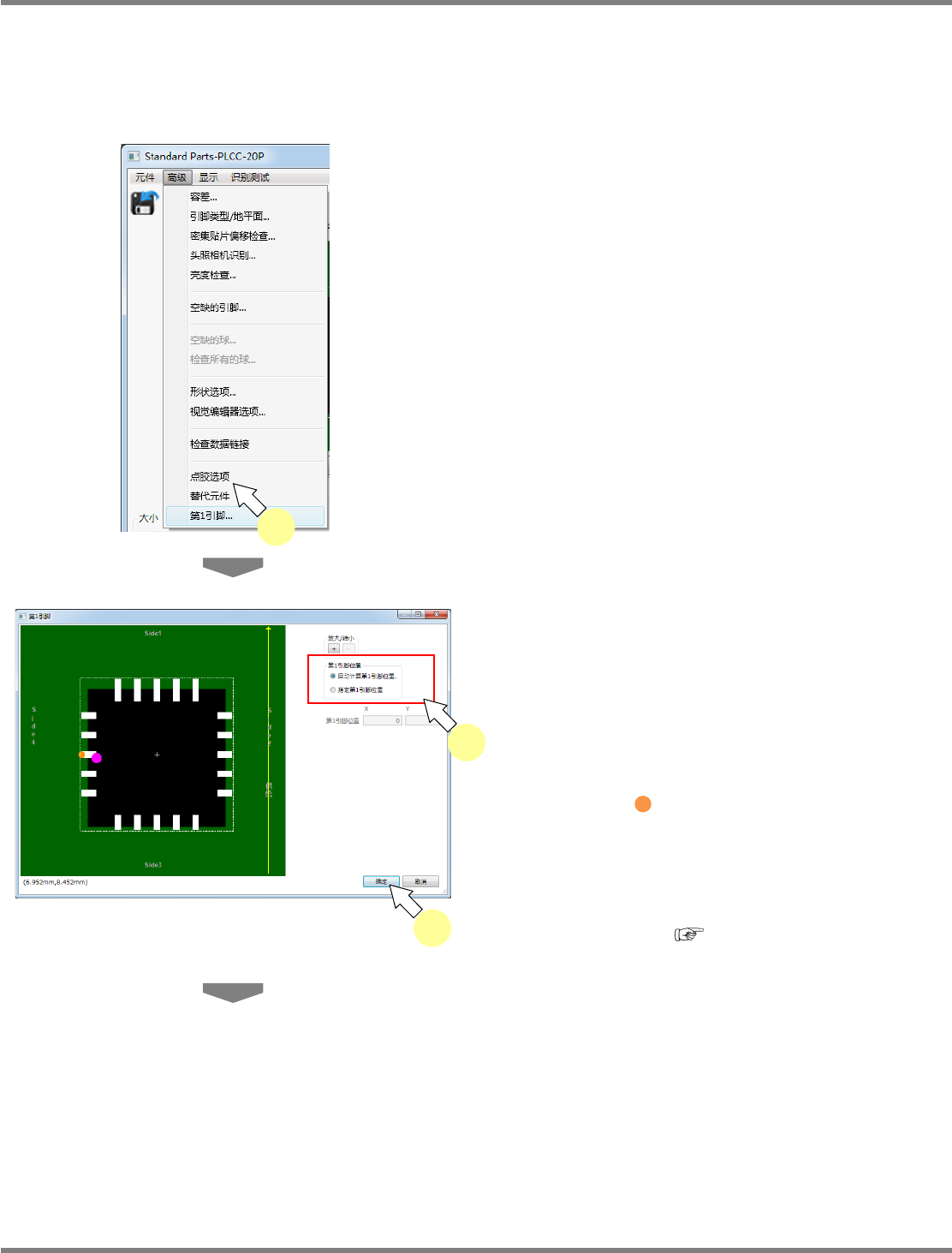

6.5.8
第
1
引脚设定
对元件设定第
1
引脚位置。第
1
引脚位置能够通过自动检测第
1
引脚位置后进行设定，也可通过
手动选择引脚后进行设定。
1
点击菜单栏的
[
高级
]
→
[
第
1
引脚
...]
。
将显示
<
第
1
引脚
>
画面。
2
从第
1
引脚位置种选择
“
自动计算第
1
引脚位置。
”
或者
“
指定第
1
引脚位置。
”
。
3
选择了
"
自动计算第
1
引脚位置。
"
时，
点击
[
确定
]
按钮。
将以橘黄色的 标记显示所设定的第
1
引脚位
置。
选择了
"
自动计算第
1
引脚位置
"
时，将根据极性
标记位置以及引脚的种类计算第
1
引脚。属于
无法计算的设定时，不会显示第
1
引脚。
详细内容，请参照
‘5.9.4
第
1
引脚位置计
算判定一览
’
。
Parts060508S-02C00
3
Parts060508S-01C00
1
2
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-24 Page 6-169

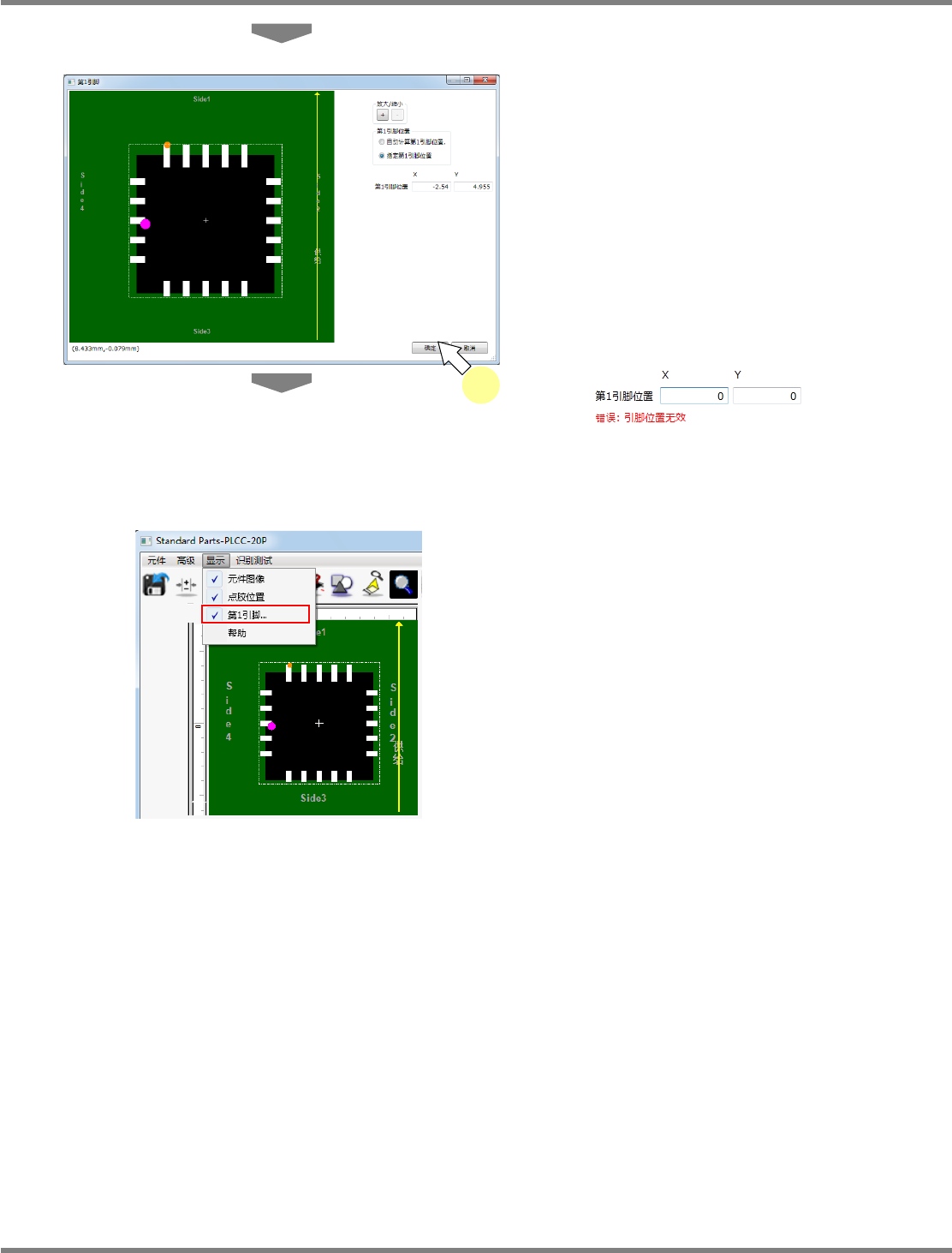

4
指定了第
1
引脚位置时，在元件示意图
上双击引脚。
第
1
引脚可设定进引线组、球组、插入引线组
内。
除此以外的形状选项不可设定。
将在第
1
引脚位上上设定所选择的引脚位置坐
标。
在无法设定第
1
引脚的坐标上，将显示
"
错误
:
引脚位置无效
"
的信息。
5
点击
[
确定
]
按钮。
第
1
引脚将被设定到元件上。
没有显示在元件示意图上时，请选择菜单栏的
[
显示
]
→
[
第
1
引脚
...]
。
4
Parts060508S-05C00
Parts060508S-04C00
Parts060508S-03C00
5
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-170 EJS9AC-MB-06P-24

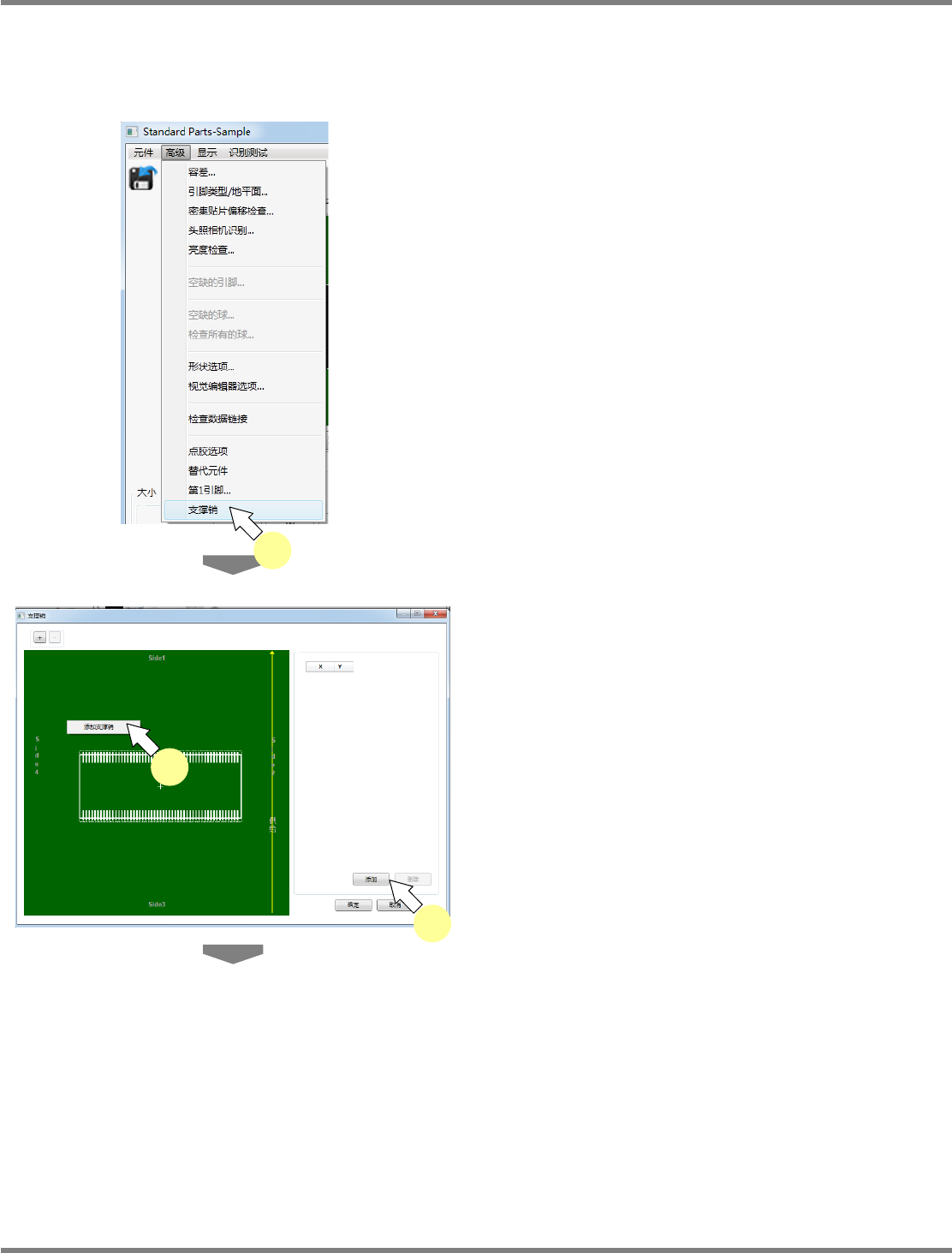

6.5.9
支撑销
针对连接器元件等在贴装时需要支撑销的元件，通过这项功能分别设定支撑销。
1
点击菜单栏的
[
高级
]
→
[
支撑销
]
。
显示出
<
支撑销
>
画面。
2
在基板右击菜单上点击
[
添加支撑销
]
或
者
[
添加
]
按钮。
在基板上点击了
[
添加支撑销
]
时，将在右击的位
置上添加支撑销。通过
[
添加
]
按钮添加时，将添
加到贴装点的中心上。
针对一个元件，可最多设定
5
个支撑销。
元件示意图的显示，可通过
[ + ]
按钮放大、通过
[ - ]
按钮缩小。
Parts060509S-01C00
1
Parts060509S-02C00
2
2
