NPM-DGS
程序手册
6.7
现有元件的编辑
Page 6-180 EJS9AC-MB-06P-24

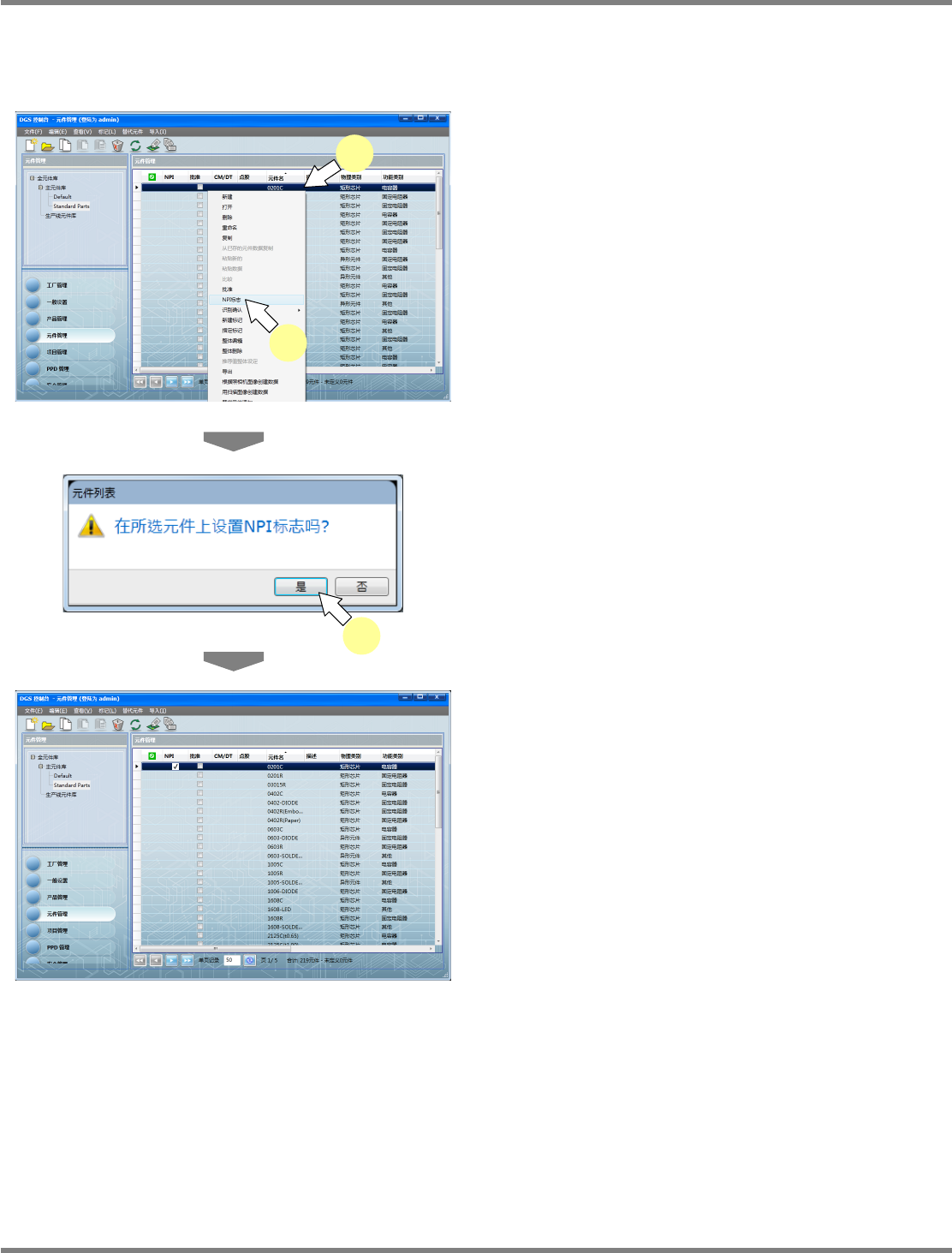

NPI
标志
在使用新元件进行生产时，有时需要在设备上进行吸附位置确认以及识别示教的操作。通过使用
NPI
标志，就能够对哪个元件已经确认完毕做出判断。
1
从元件一览中选择设定
NPI
的元件。
2
从所选择元件的右击菜单上选择
[NPI
标志
]
。
显示出
NPI
标志设定的确认画面。
3
点击
[
是
]
。
关闭确认画面。
将对元件设定
NPI
标志。
如果在详细选择下选择了
NPI
，那么将以
✔
图
表显示。
解除
NPI
标志的勾选时，再次选择元件后，从
右击菜单上选择
NPI
标志，即可解除。
Parts060800S-75C00
3
Parts060800S-76C00
Parts060800S-74C00
1
2
NPM-DGS
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-24 Page 6-181
整体编辑
在整体编辑下，除了可进行设备特定信息或元件信息的编辑等基本操作以外，还可通过详细设定菜
单上的下述项目进行整体编辑。
容差
元件的正反反转用的亮度检查
中心位置检查
旋转检查
元件周围附着物检查整体设定

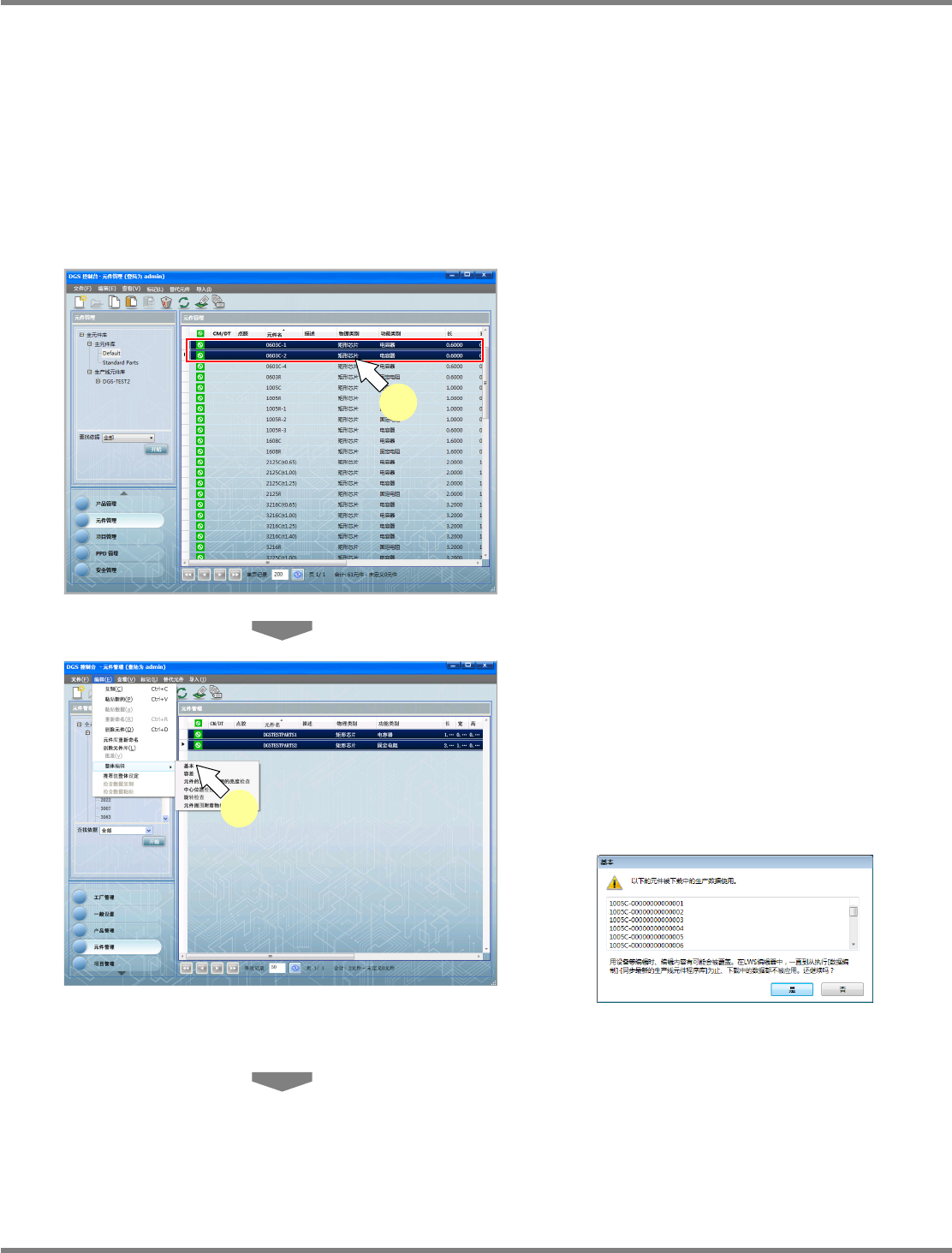

整体编辑
-
基本
1
选择要进行整体编辑的元件。
进行整体编辑时，要选择
2
个以上的元件。
选择多个元件时，一边按住
[Shift]
键，或者
[Ctrl]
键，一边选择元件。
2
选择菜单栏的
[
编辑
]
[
整体编辑
]
[
基本
]
，或者在选择元件上右击，选择
右击菜单的
[
整体编辑
]
[
基本
]
。
显示出
<
整体设定
>
画面。
在选择生产线元件程序库时，如果选择了下载
中的元件，将会显示警告信息。
Parts060800S-15C03
1
Parts060800S-16C03
2
Parts060800S-34C01
NPM-DGS
程序手册
6.7
现有元件的编辑
Page 6-182 EJS9AC-MB-06P-24

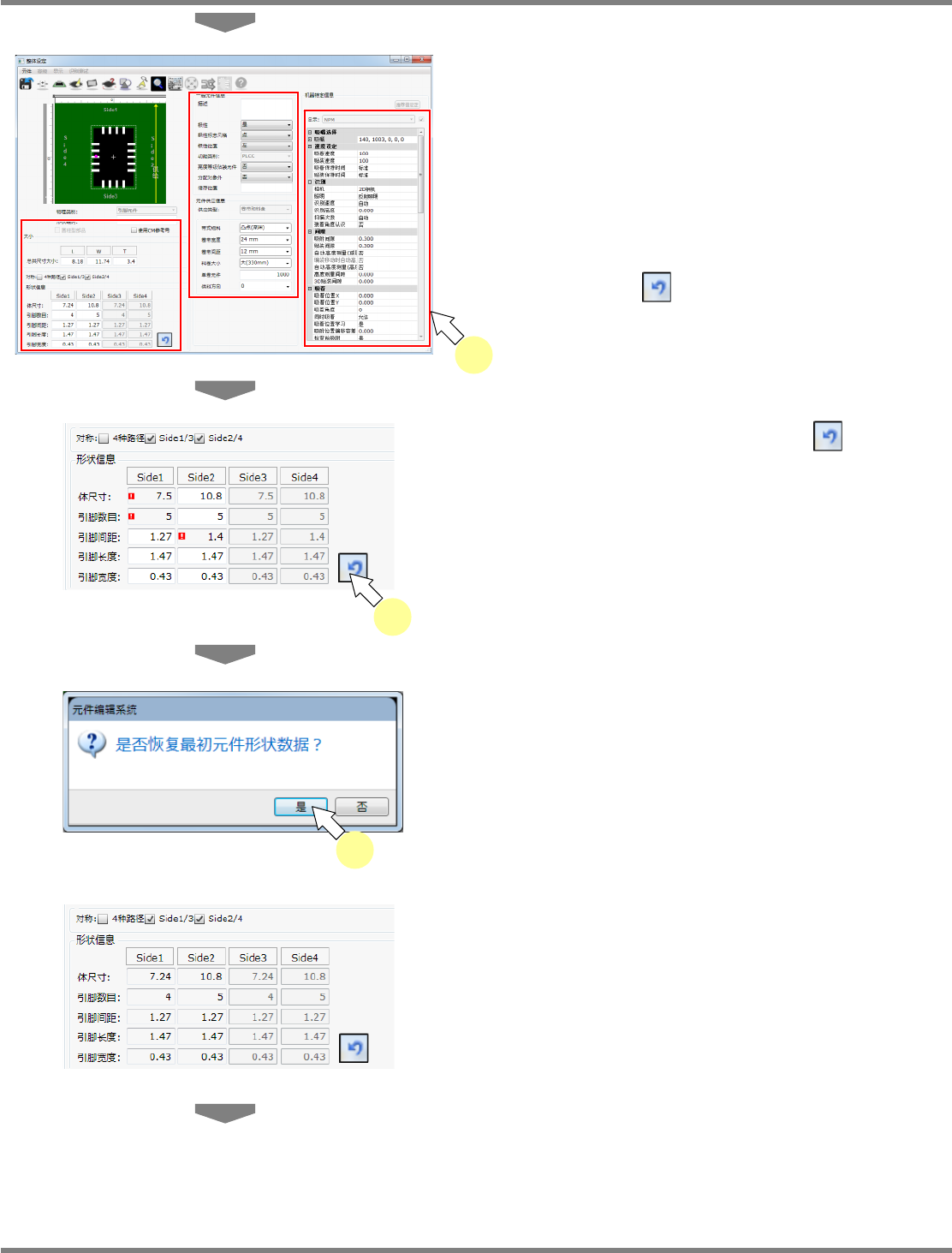

3
编辑想要变更的项目。
在批量编辑下，如果每个选择元件的设定部位
都有所不同，那么无法进行编辑。请对拥有相
同类型的设定项目的元件执行批量编辑操作。
形状定义为引脚元件时，如果变更形状信息的
项目，那么除发生变更部位以外的形状信息，
以及所选择的全部元件都将转为画面上的值。
在这样的编辑模式下，将在形状信息的右下方
显示复位按钮
。
4
对形状信息进行复位时，点击
(
只
限形状定义为引脚的元件
)
。
5
点击
[
是
]
。
编辑的值将返回到原来的值。
Parts060800S-17C07
3
Parts060800S-67C00
4
Parts060800S-68C00
5
Parts060800S-70C00
