NPM-DGS 程序手册 6.7 现有元件的编辑 Page 6-192 EJS9AC-MB-06P-24 如果在生产线元件库下选择了下载中 元件，则 会显示警告信息。 在超出了尺寸等情形下， 当存在跳过的元件时， 将显示跳过元件一览。 4 点击 [ 确定 ] 。 Parts060800S-4 2C01 4 Parts060800S-4 1C01 Parts060800S-6 2C00
NPM-DGS
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-24 Page 6-191

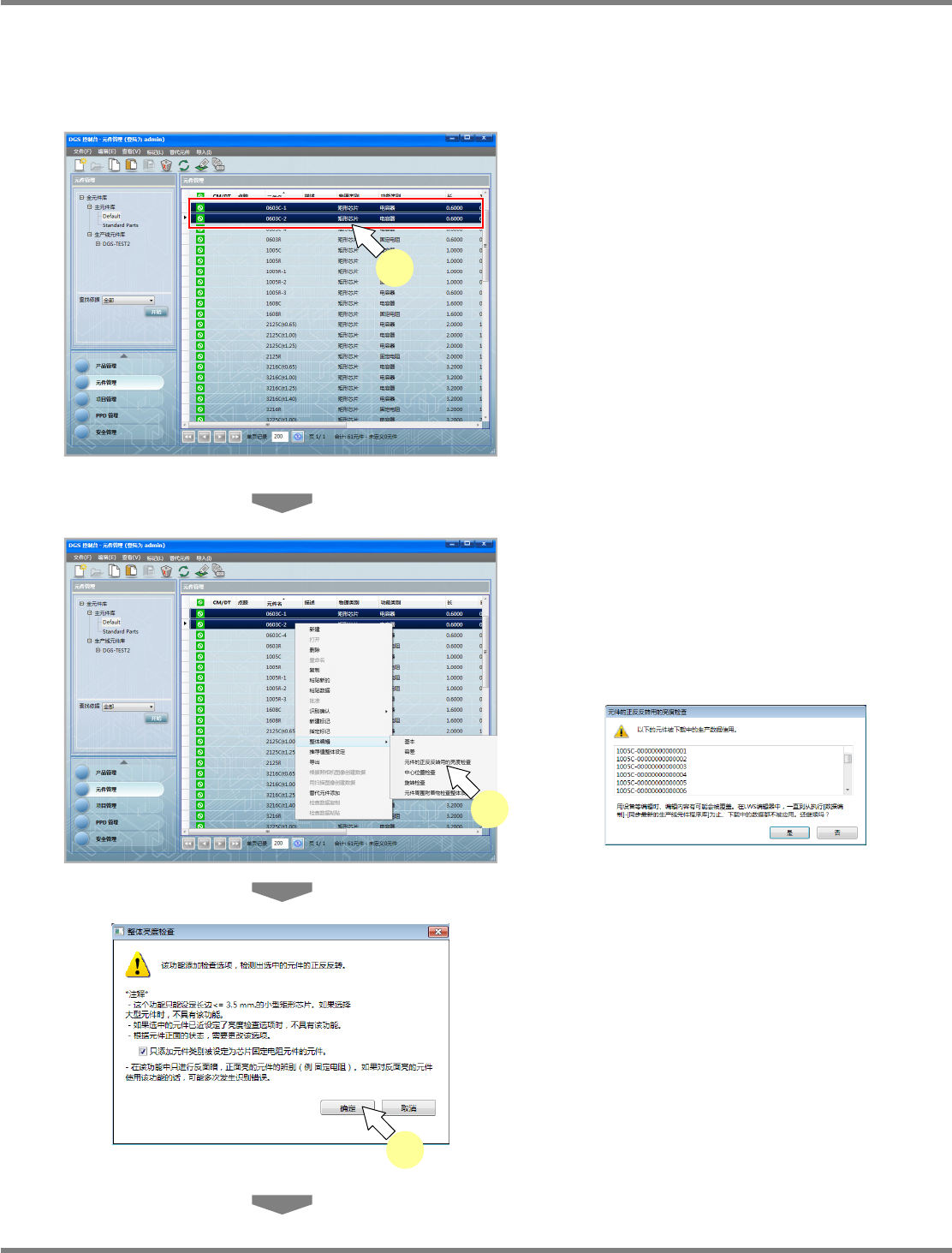

元件的正反反转用的亮度检查设定
(
整体设定
)
在这个功能下，能够在元件管理画面上设定元件的正反反转确认项目。
对主元件程序库、生产线元件程序库中的任何一方的元件都可进行设定。
1
选择想要进行整体编辑的元件。
选择多个时，在按
[Shift]
键或
[Ctrl]
键的同时选择
元件。
2
选择右击菜单上的
[
整体编辑
]
[
元件
的正反反转用的亮度检查
]
。
显示出确认画面。
如果在生产线元件库下选择了下载中元件，则
会显示警告信息。
3
点击
[
确定
]
。
如果取消
‘
只添加元件类别被设定为芯片固定电
阻元件的元件
’
的勾选，则会被添加到全部元件
上。
Parts060800S-40C00
3
Parts060800S-15C03
1
Parts060800S-16C02
2
Parts060800S-39C01
NPM-DGS
程序手册
6.7
现有元件的编辑

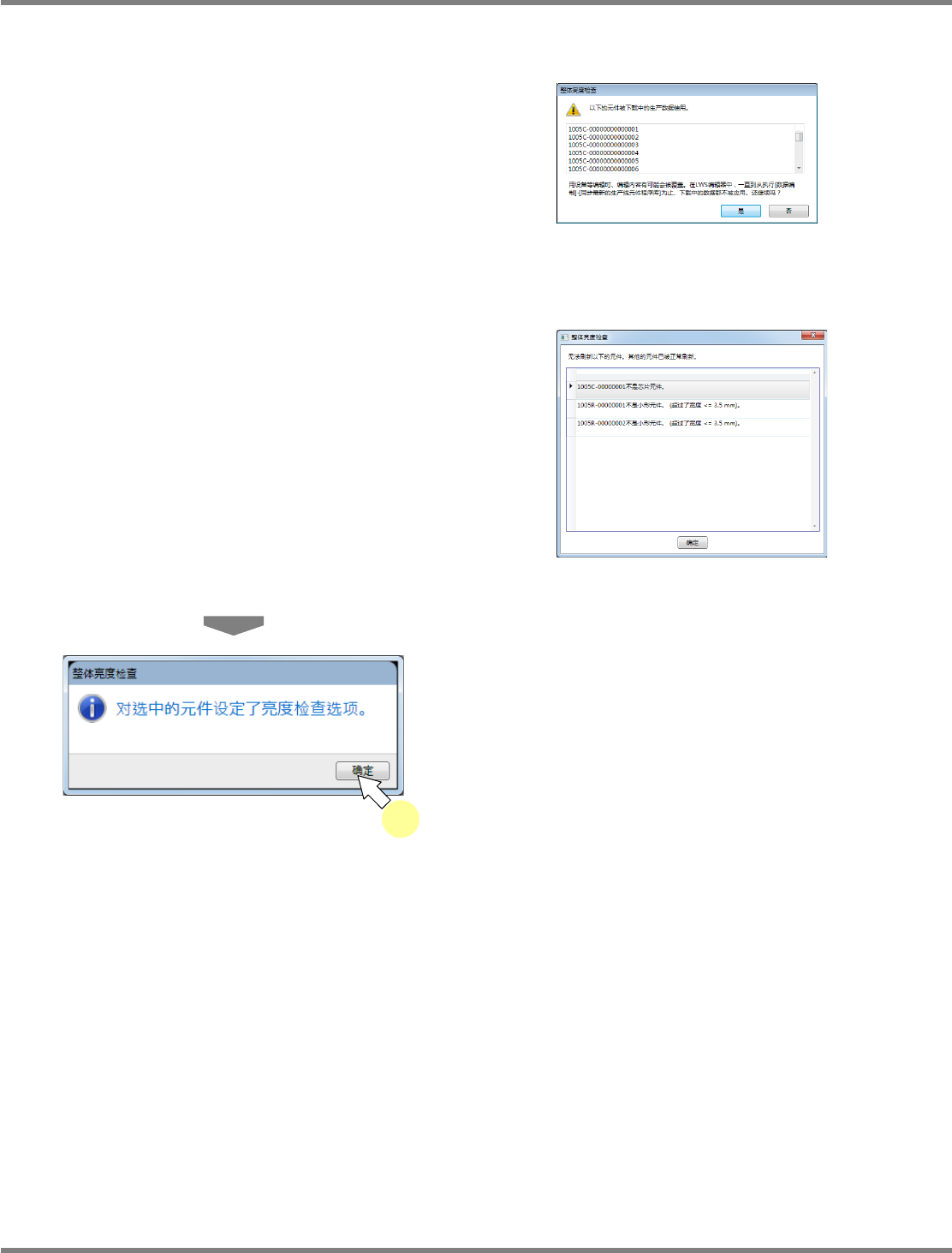

Page 6-192 EJS9AC-MB-06P-24
如果在生产线元件库下选择了下载中元件，则
会显示警告信息。
在超出了尺寸等情形下，当存在跳过的元件时，
将显示跳过元件一览。
4
点击
[
确定
]
。
Parts060800S-42C01
4
Parts060800S-41C01
Parts060800S-62C00
NPM-DGS
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-24 Page 6-193
中心位置检查
(
整体设定
)
在这个功能下，能够在元件管理画面上设定中心位置检测。
对主元件程序库、生产线元件程序库中的任何一方的元件都可进行设定。
1
选择想要进行整体编辑的元件。
选择多个时，在按
[Shift]
键或
[Ctrl]
键的同时选择
元件。
2
选择右击菜单上的
[
整体编辑
]
[
中心
位置检查
]
。
显示出确认画面。
如果在生产线元件库下选择了下载中元件，则
会显示警告信息。
3
点击
[
确定
]
。
显示出
<
中心位置检查
>
画面。
Parts060800S-49C00
3
Parts060800S-15C03
1
Parts060800S-16C02
2
Parts060800S-48C01
