NPM-DGS 程序手册 6.9 使用设备识别错误图像执行识别测试 Page 6-218 EJS9AC-MB-06P-24 6 选择 [ 对象元件 ] 或 [ 所有的元件 ] 。 [ 对象元件 ] 只显示与以现有元件编辑器打开元件 相一致的 元件。 [ 所有的元件 ] 显示通过设备获取到的全部识别图像 。 7 从元件一览中选择元件。 当选择元件时， 将在右侧窗口上显示图像预览。 8 点击 [ 识别测试执行 ] 。 显示 …
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-24 Page 6-217

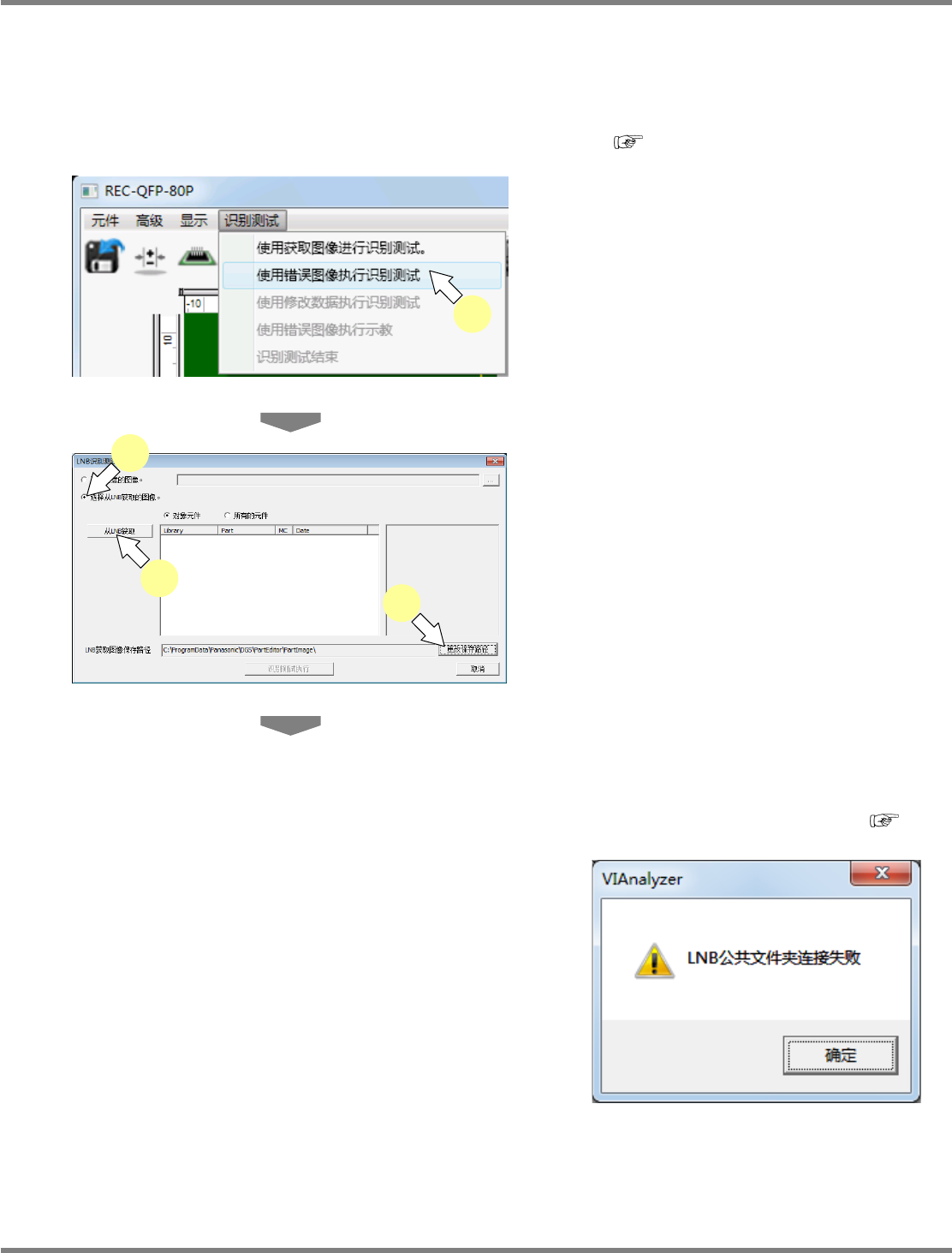

数据更改时的识别测试
(
通过
LNB
选择图像时
)
1
打开进行测试元件的编辑画面。
通过
LNB
选择了图像时，只有生产线元件为对
象。
‘
6.7
现有元件的编辑’
2
选择菜单栏的
[
识别测试
]
[
使用错误
图像执行识别测试
]
。
3
需要变更保存图像的场所时，点击
[
变
更保存路径
]
后选择任意的文件夹。
4
选择
[
选择从
LNB
获取的图像。
]
。
5
点击
[
从
LNB
获取
]
按钮。
将读取通过设备保存的图像，并一览显示。
当对
LNB
设定了密码时，有时会显示以下的对
话框。
请确认已在
[LNB
安全
]
选项卡设定了正确的用
户名和密码后，重新操作。
关于
LNB
安全选项卡的内容，请参照
‘4.3.3
选项设定
■
LNB
安全
’
相关的记载。
Parts060901S-01C01
2
Parts060901S-23C01
4
5
3
Trouble140100-21C00
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-218 EJS9AC-MB-06P-24

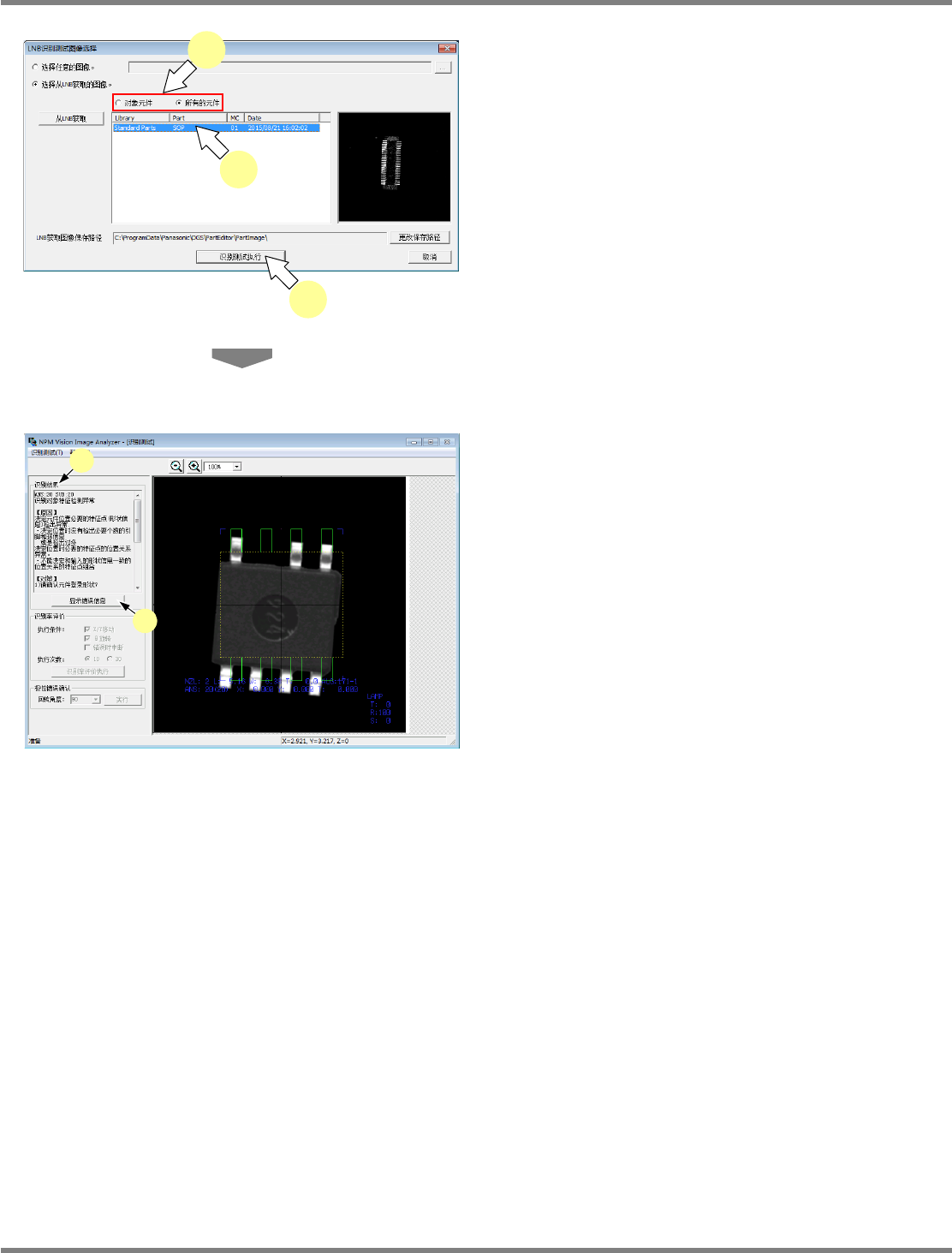

6
选择
[
对象元件
]
或
[
所有的元件
]
。
[
对象元件
]
只显示与以现有元件编辑器打开元件相一致的
元件。
[
所有的元件
]
显示通过设备获取到的全部识别图像。
7
从元件一览中选择元件。
当选择元件时，将在右侧窗口上显示图像预览。
8
点击
[
识别测试执行
]
。
显示
<
识别测试
>
画面，并在画面上再现保存进
设备之际所发生的故障。
如果属于识别错误，将会在
c. ‘
识别结果
’
中显示
错误的原因和对策。
点击
d.[
显示错误信息
]
，即会显示错误图像。
之后的操作步骤与■
修改数据时的识别测试
(
选择任意图像时
)
相同。
Parts060901S-03C01
c
d
Parts060901S-24C01
6
7
8
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-24 Page 6-219

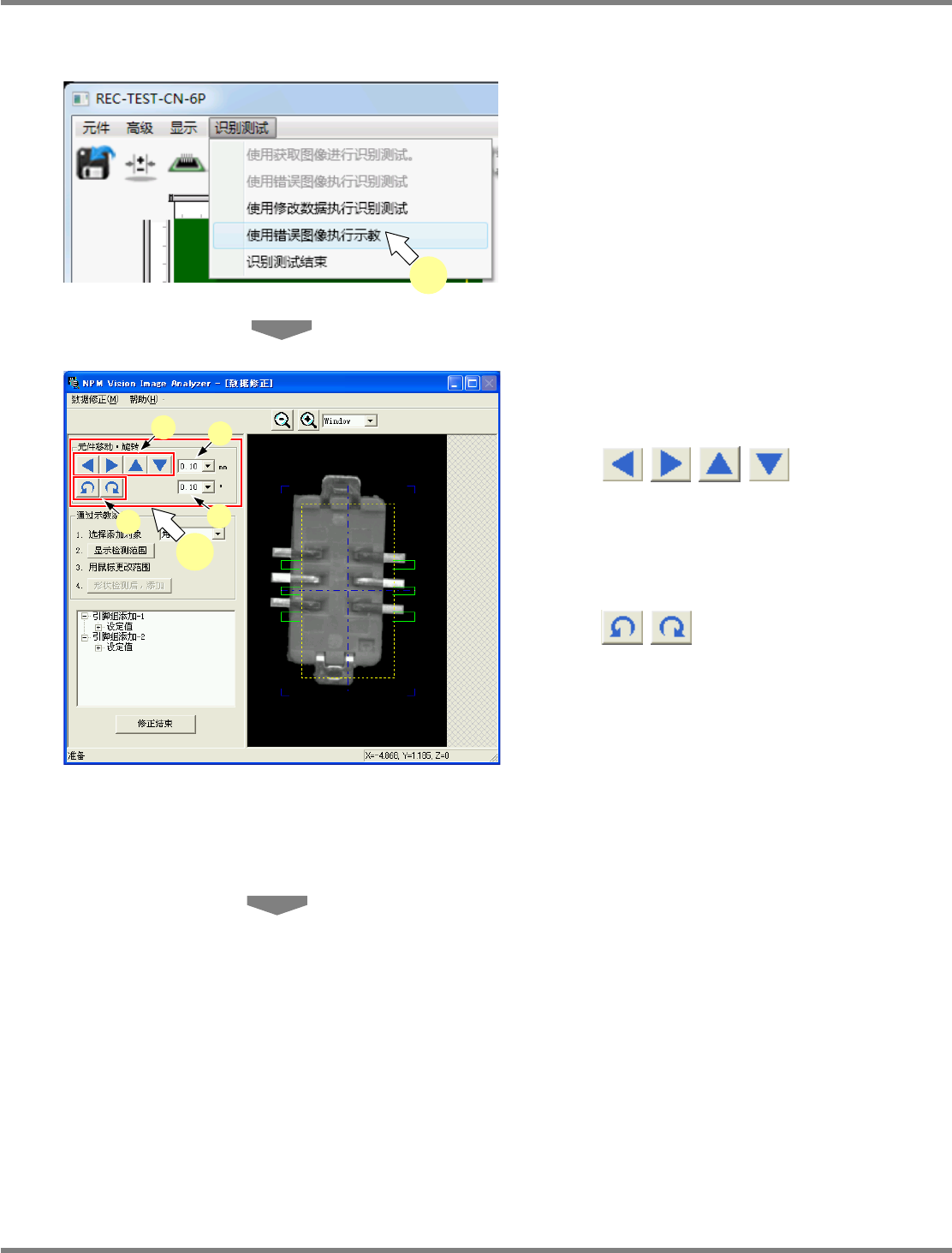

使用图像来修改识别数据
(
示教
)
1
开始识别测试后，选择菜单栏的
[
识别
测试
]
[
使用错误图像执行示教
]
。
即会关闭
<
识别测试
>
画面，并显示
<
数据修正
>
画面。
编辑元件的操作即会被锁定。
2
移动、旋转元件，使其正好
(
无倾斜
)
位
于画像中央。
a.
步移元件。
b.
移动宽度
选择元件的移动距离。
0.01mm
、
0.10mm
、
1.00mm
、
5.00mm
c.
旋转元件。
d.
旋转幅度
选择元件的旋转角度。
0.01
°、
0.10
°、
1.00
°、
5.00
°
请将元件移动到既已设定好的模具或引脚等形
状数据框和元件图像相重合的位置上。
如果外形尺寸错误，将不能正确显示图像。请
事先在元件编辑项目下设定正确的外形尺寸。
Parts060901S-11C00
2
a
b
d
c
Parts060901S-10C01
1
