NPM-DGS 程序手册 6.9 使用设备识别错误图像执行识别测试 Page 6-224 EJS9AC-MB-06P-24 形状被添加进拖动的范围内。 10 需要对添加的形状进行微调之际， 展开 设定值 ( 点击 ) ，选择需要变更的项 目后， 或者选择右击菜单上的 [ 选择数据 编辑 ] ， 或者点击选择项目， 使之转为编 辑状态后进行编辑。 如果对象为数值，即会转为编辑框； 如果为选 择方式，即会转为组合框；如果为其 他情形…
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-24 Page 6-223
8
以手动方式追加时，选择想要通过
[
选
择右边形状。
]
追加的形状。
可追加以下的形状。
・
圆孔
・
电极
・
角
・
矩形孔
・
线
・
不当排列球
9
拖动红色范围框，对想要检测的添加对
象的范围进行调整。
Parts060901S-25J00
8
Parts060901S-26J00
9
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-224 EJS9AC-MB-06P-24

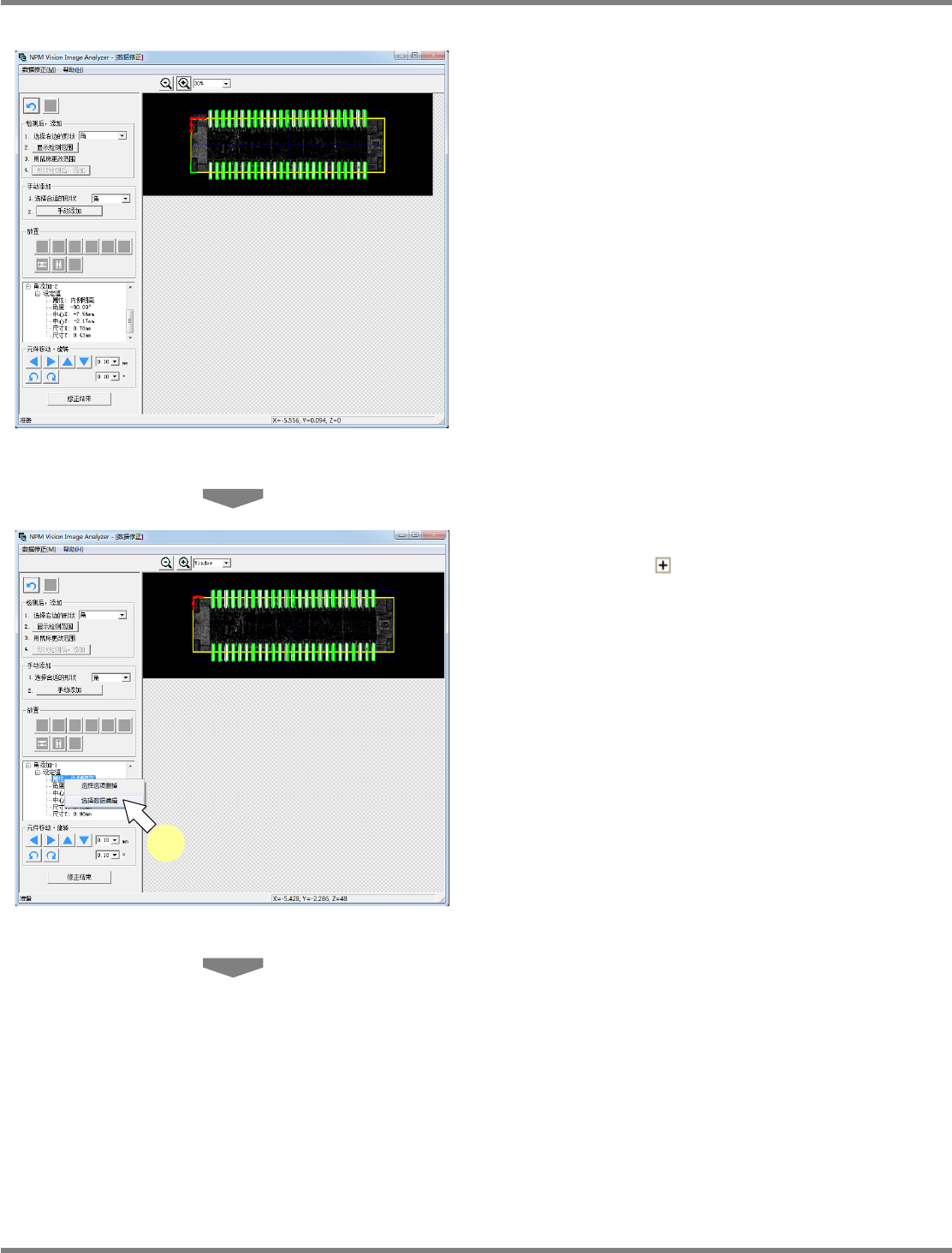

形状被添加进拖动的范围内。
10
需要对添加的形状进行微调之际，展开
设定值
(
点击
)
，选择需要变更的项
目后，或者选择右击菜单上的
[
选择数据
编辑
]
，或者点击选择项目，使之转为编
辑状态后进行编辑。
如果对象为数值，即会转为编辑框；如果为选
择方式，即会转为组合框；如果为其他情形，
将会显示设定窗口。
相应所修正的值，元件图像上的形状会发生变
化。
Parts060901S-27C00
Parts060901S-19C01
10
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-24 Page 6-225
11

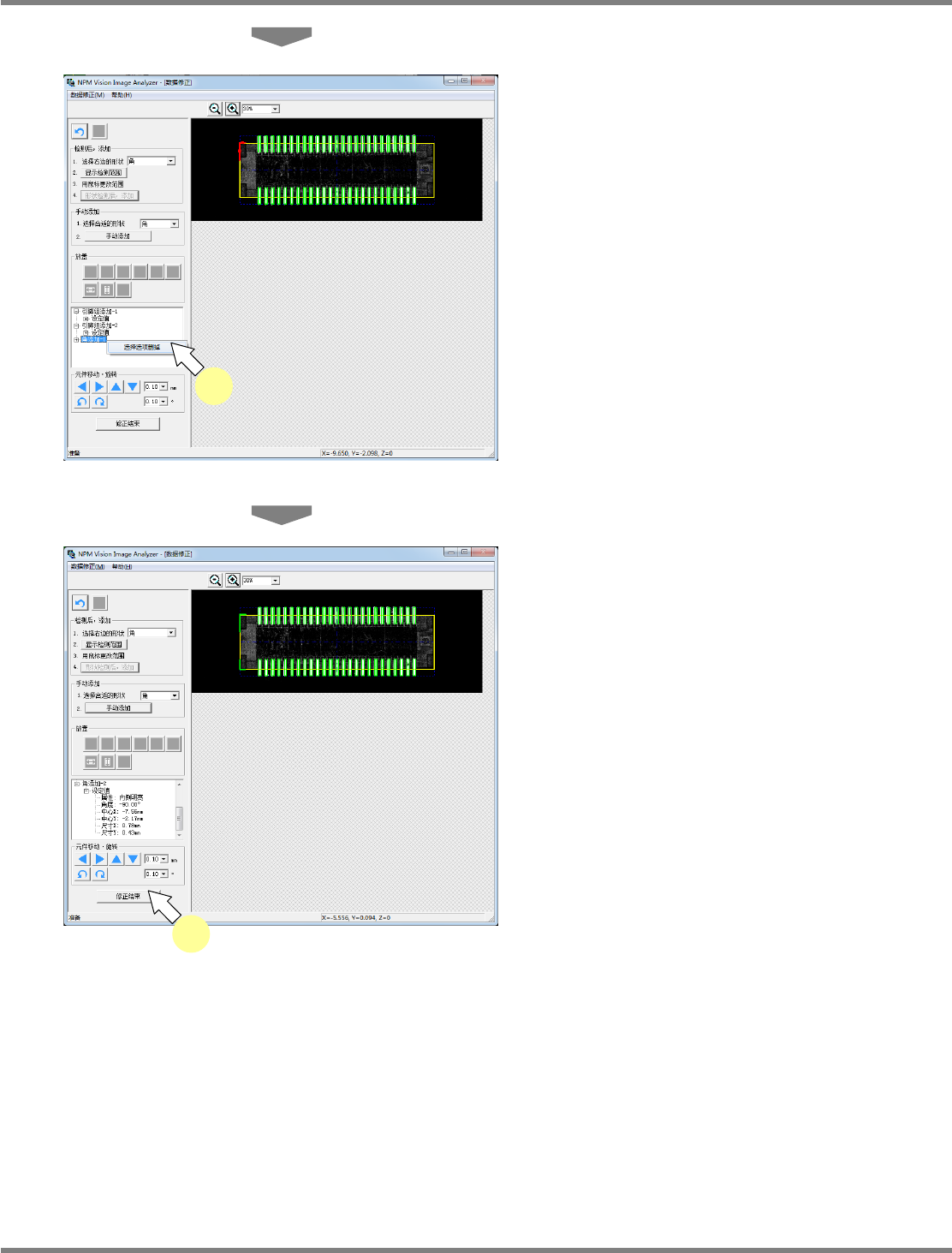

需要删除添加的形状时，选择需要删除
的形状后，选择右击菜单中的
[
选择选项
删掉
]
。
删除后，元件画像上的形状区块也会被删除。
12
完成了需要添加的形状后，或者点击
[
修正结束
]
，或者选择菜单栏的
[
修正数
据
]
[
结束
]
，结束使用图像所进行的
识别示教操作。
<
数据修正
>
画面关闭，并再次显示
<
识别测试
>
画面。
所修正的数据即会反映进元件编辑器。
Parts060901S-20C01
11
Parts060901S-21C01
12
