NPM-DGS 程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-25 Page 5-63 3. 宏定义的详细设定 用 ‘ 建立宏设置 ’ 步骤，定义获取 CAD 时的详细设定。 ‘ 建立宏设置 ’ 步骤有以下 5 个标签。 • 全面 • 操作 • BOM • 检查内容 • 角度符号 全面标签 定义在获取 CAD 时的基本设定。 设定项目 项目 说明 ‘XY 单位 ’ 选择在 CAD 文件上使用的单位。 使用用户选…
NPM-DGS
程序手册
5.2 CAD
宏的定义

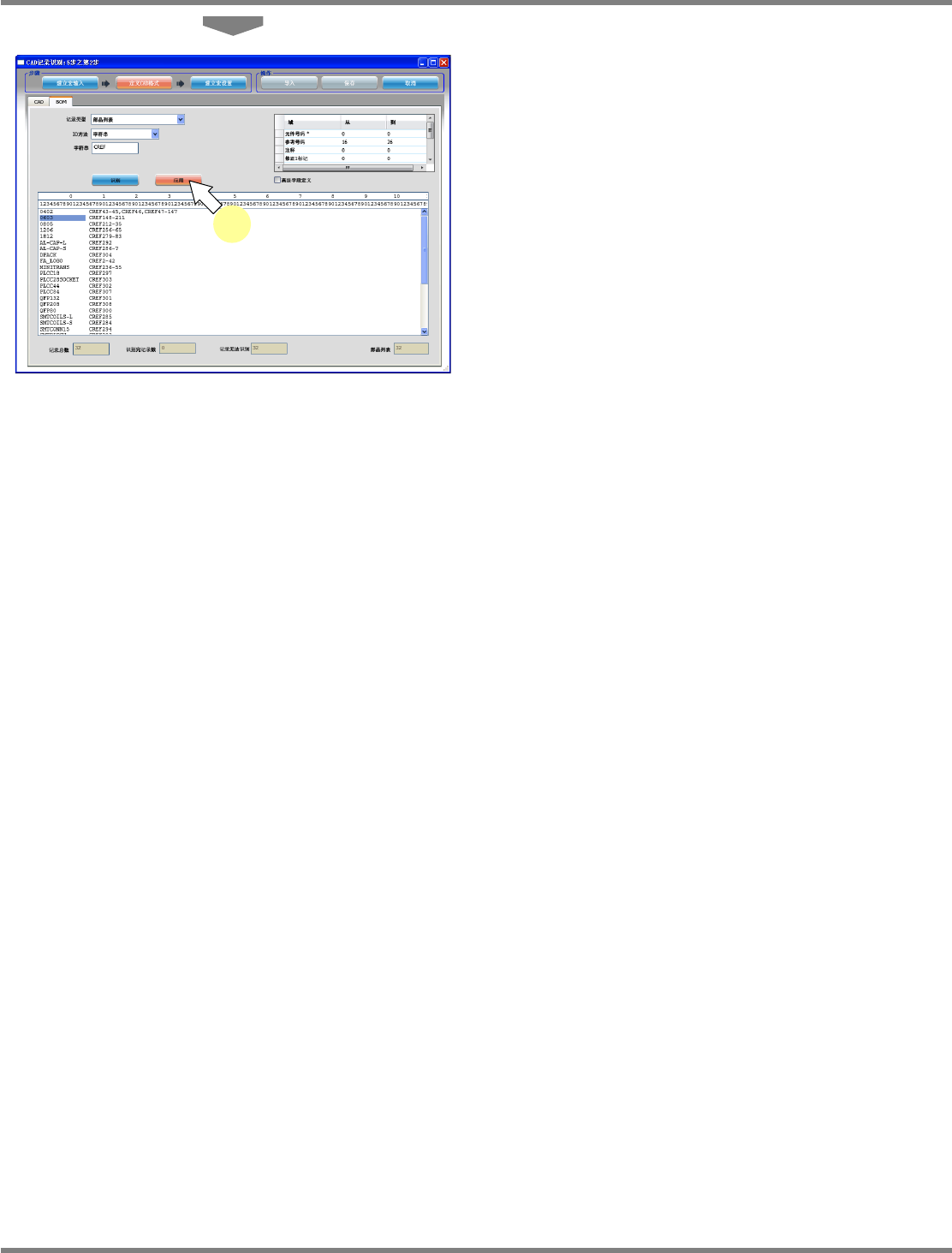

Page 5-62 EJS9AC-MB-05P-25
5
点击
[
应用
]
。
Project050201S-71C00
5
NPM-DGS
程序手册
5.2 CAD
宏的定义

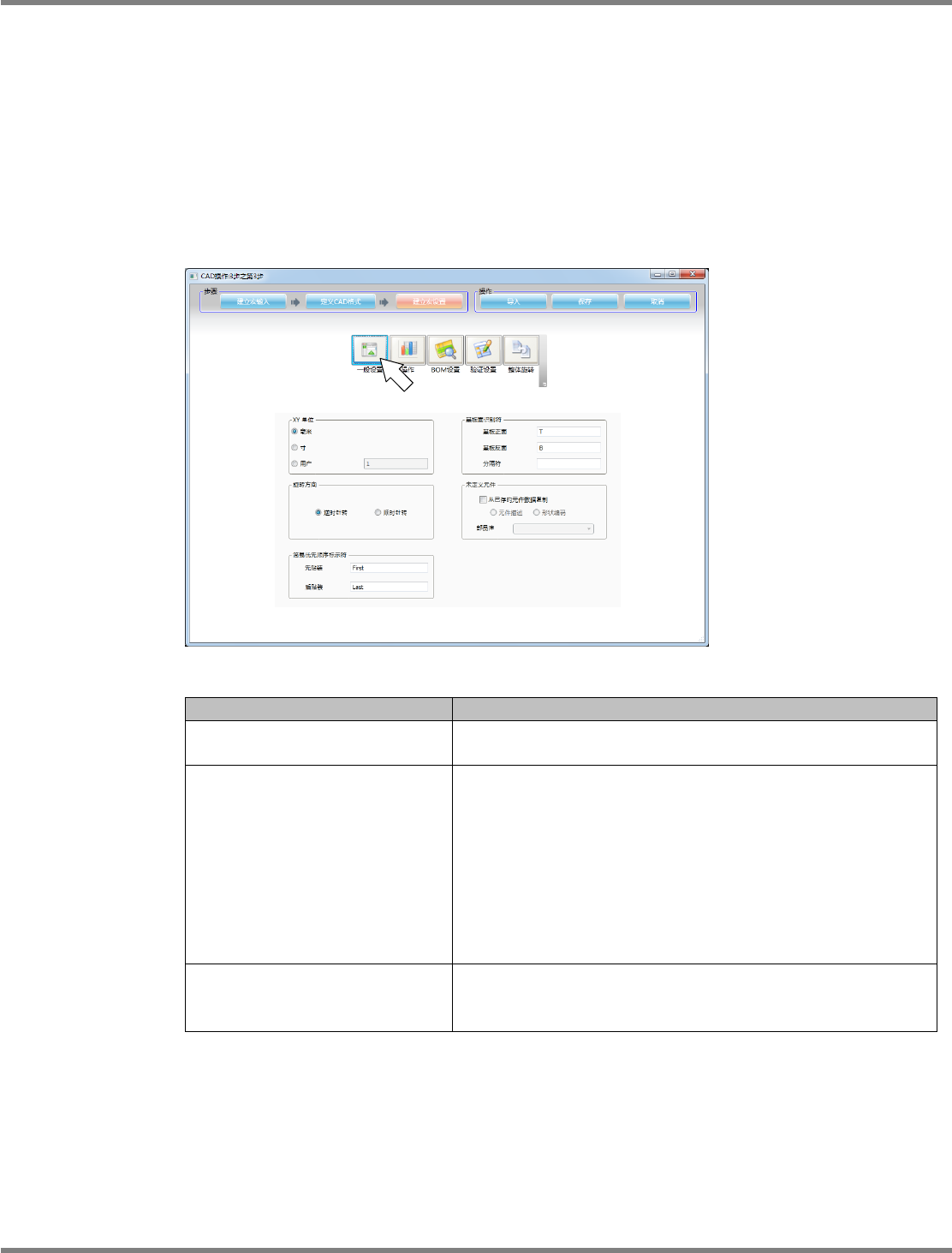

EJS9AC-MB-05P-25 Page 5-63
3.
宏定义的详细设定
用
‘
建立宏设置
’
步骤，定义获取
CAD
时的详细设定。
‘
建立宏设置
’
步骤有以下
5
个标签。
•
全面
•
操作
• BOM
•
检查内容
•
角度符号
全面标签
定义在获取
CAD
时的基本设定。
设定项目
项目
说明
‘XY
单位
’
选择在
CAD
文件上使用的单位。使用用户选项，可定义将各
CAD
系统上使用的单位转换为毫米的系数。请在输入框中输入系数。
‘
基板面识别符
’
在一般情况下，
T
指的是表面
(Top)
、
B
指的是背面
(Bottom)
。
指定这些以外的方向时，在此字段中输入方向。
当属于设定了多个基板面识别元素的
CAD
文件时，通过追加设
定基板面识别元素和隔字符。
设定例
基板表面
: T,TOP,TopSide
基板表面
: B,Bottom,BackSide
隔字符
: ,
‘
旋转方向
’
设定要使用的
CAD
系统的元件旋转方向
(
顺时针
/
逆时针
)
。
• ‘
逆时针转
’
• ‘
顺时针转
’
Project050201S-77C02
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-64 EJS9AC-MB-05P-25
项目
说明
‘
未定义元件
’
当属于在数据库中不存在
CAD
数据的元件时，通过指定的搜索
条件在所选择的程序库中进行搜索，如果发现相一致的元件数据
则执行复制。
搜索条件分为以下两种
:
・
元件说明
:
从
CAD/BOM
数据的元件说明中搜索。
・
形状编码
:
从
CAD/BOM
数据的形状编码中搜索。
* 当在
CAD
文件和
BOM
文件这双方存在定义时，将优先
BOM
文件进行搜索。
‘
简易优先顺序标示符
’
设定表示简易优先顺序的先贴装
/
后贴装的标示符。
只有在使用简易优先顺序时，需要这个设定。
在这里设定的标示符，将用于贴装点记录的“贴装顺序”字段。
‘5.2.1 CAD
宏编辑器
’
→
’2. CAD
格式定义
’
→
‘
■
CAD
标签
’
