NPM-DGS 程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-25 Page 5-65 操作标签 如果用操作标签定义，在用 [ 产品编辑器 ] 编制 PCB 文件之前，可进行数据的编辑。 设定项目 项目 说明 ‘ 基板面的选择 ’ 指定进行显示以及编辑的基板的面 ( 表面或者背面 ) 。 CAD 数据包 含基板顶端和底端，对 Y 轴形成镜像，并已记述各自的数据时 ， 请选勾 ‘ 沿着 Y 轴镜像旋转后顶端和底端…
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-64 EJS9AC-MB-05P-25
项目
说明
‘
未定义元件
’
当属于在数据库中不存在
CAD
数据的元件时，通过指定的搜索
条件在所选择的程序库中进行搜索，如果发现相一致的元件数据
则执行复制。
搜索条件分为以下两种
:
・
元件说明
:
从
CAD/BOM
数据的元件说明中搜索。
・
形状编码
:
从
CAD/BOM
数据的形状编码中搜索。
* 当在
CAD
文件和
BOM
文件这双方存在定义时，将优先
BOM
文件进行搜索。
‘
简易优先顺序标示符
’
设定表示简易优先顺序的先贴装
/
后贴装的标示符。
只有在使用简易优先顺序时，需要这个设定。
在这里设定的标示符，将用于贴装点记录的“贴装顺序”字段。
‘5.2.1 CAD
宏编辑器
’
→
’2. CAD
格式定义
’
→
‘
■
CAD
标签
’
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-25 Page 5-65

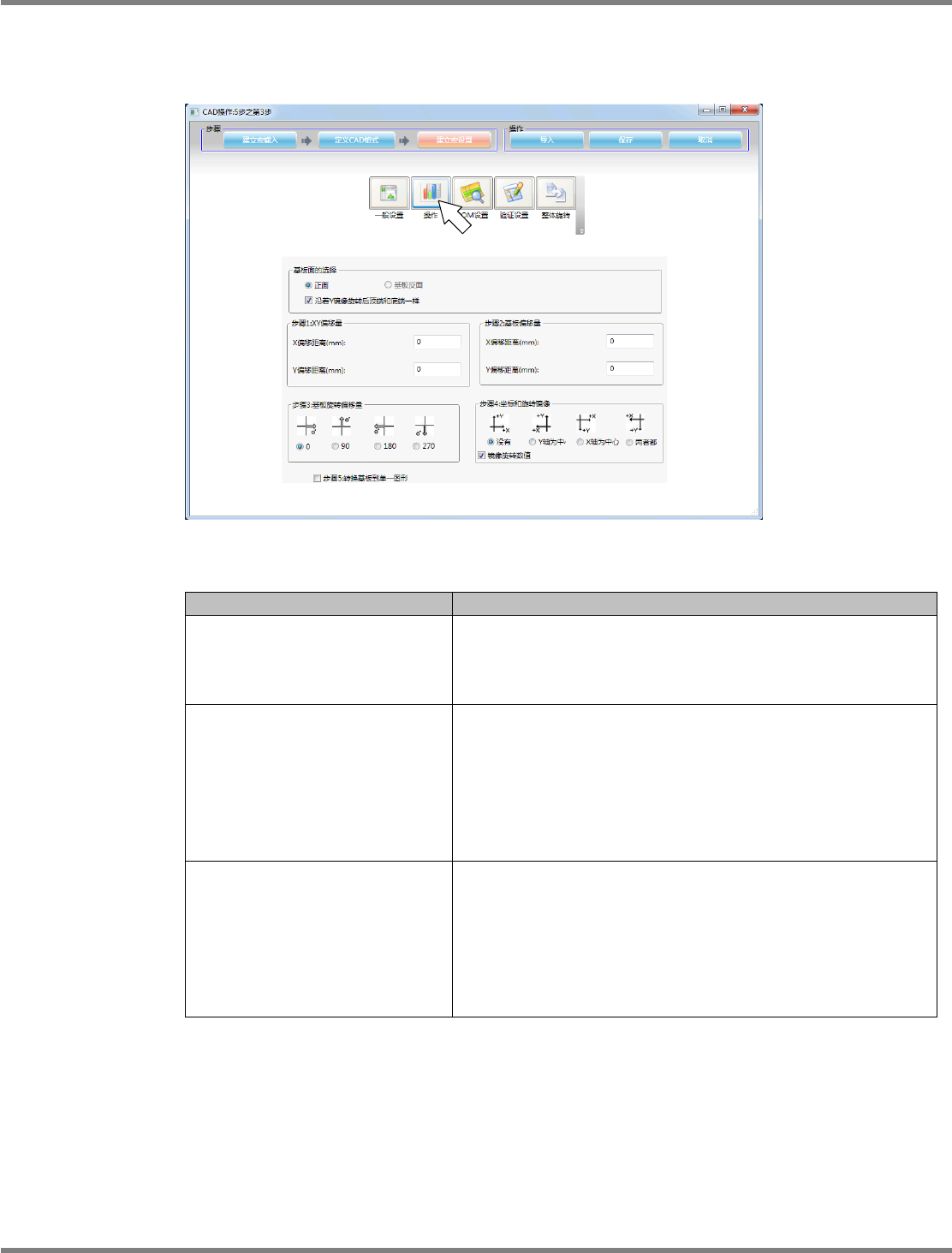

操作标签
如果用操作标签定义，在用
[
产品编辑器
]
编制
PCB
文件之前，可进行数据的编辑。
设定项目
项目
说明
‘
基板面的选择
’
指定进行显示以及编辑的基板的面
(
表面或者背面
)
。
CAD
数据包
含基板顶端和底端，对
Y
轴形成镜像，并已记述各自的数据时，
请选勾
‘
沿着
Y
轴镜像旋转后顶端和底端一样
’
。选勾
‘
沿着
Y
镜像
旋转后顶端和底端一样
’
后，不能选择
‘
底端
’
。
‘
步骤
1: XY
偏移量
’
输入对全部记录类型的
XY
坐标值添加的值。
XY
的坐标值将会被
变更。在获取
CAD
文件时，这些数值将会被加算。在
PCB (
生产
品种
)
文件上基板不会移动，实装元件会移动。
•
用
‘X
偏移距离
’
字段，指定在获取
CAD
文件时对现在的基板面
应用的
X
方向偏移量
•
用
‘Y
偏移距离
’
字段，指定在获取
CAD
文件时对现在的基板面
应用的
Y
方向偏移量
‘
步骤
2:
基板偏移量
’
对于坐标基准点
(
程序基准点
)
，记录类型、
XY
的坐标值不会被
变更。在获取
CAD
文件时，将这些数值将会作为
PCB
内部数据
被获取。生产品种
(PCB)
文件的显示中，基板整体将会移动。
•
用
‘X
偏移距离
’
字段指定在获取
CAD
文件时对现在的基板面应
用的
X
方向偏移量。
•
用
‘Y
偏移距离
’
字段指定在获取
CAD
文件时对现在的基板面应
用的
Y
方向偏移量。
Project050201S-78C00
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-66 EJS9AC-MB-05P-25
项目
说明
‘
步骤
3:
基板旋转偏移
’
用
CAD
数据上的基板和设备进行生产时，基板方向不同时设定
本字段。选择在获取
CAD
文件时的基板的自动旋转方向。
• ‘0’
在获取
CAD
文件后不旋转基板。
• ‘90’
在获取
CAD
文件时，将基板逆时针方向旋转
90
。
• ‘180’
在获取
CAD
文件时，将基板逆时针方向旋转
180
。
• ‘270’
在获取
CAD
文件时，将基板逆时针方向旋转
270
。
‘
步骤
4:
坐标与角度的反转
’
用两面基板的
CAD
数据时，在数据上有表里的坐标方向不同的
情况。对于表面，进行背面实装的基板的
XY
坐标的
、
方向指
定同一，或者反转。
• ‘
没有
’
在获取
CAD
文件后，不会将基板自动反转。
• ‘Y
轴为中心
’
在获取
CAD
文件后，以
Y
轴为对称将基板自动反转。
• ‘X
轴为中心
’
在获取
CAD
文件后，以
X
轴为对称将基板自动反转。
• ‘
两者都
’
在获取
CAD
文件后，以
X
和
Y
轴为对称将基板自动反转。
• ‘
反转旋转角度
’
在获取
CAD
文件后，与坐标的反转同样，进行角度的反转。
‘
步骤
5:
转换基板到单一区块
’
如果在本字段中打勾，在获取
CAD
文件时将多拼板区块的基板
自动转换为单一面板的基板。本选项变为有效的是仅限于有两个
以上的偏移记录的基板
(
多拼板基板
)
。
如果选择本选项，不能确认基板的各个区块上的不良基板标记。
设定有整体角度偏移量或
CAD
旋转的元件实装角度将在
'
步骤
5'
之后执行角度补正。
