Find us at www. keysi ght.com Page 30 Table 16 . N5227B wi th N4694D Calibration Kit , All LFE Options ( LFE Enabl ed) Description Speci fic ation (dB ) 900 Hz to 1 k Hz 1 k Hz to 10 k Hz 10 kHz to 100 k Hz 100 k Hz to 1…

100%1 / 90
Find us at www.keysight.com Page 29
Table 15. N5227B with 85058B Calibration Kit, All LFE Options (LFE Enabled)
Description Specification (dB)
900 Hz to
1 kHz
1 kHz to
10 kHz
10 kHz to
100 kHz
100 kHz to
1 MHz
1 MHz to
5 MHz
5 MHz to
10 MHz
10 MHz to
50 MHz
50 MHz to
100 MHz
Directivity
35
35
35
35
35
35
35
35
Source Match
34
34
34
34
34
34
34
34
Load Match
35
35
35
35
35
35
35
35
Reflection Tracking
Mag
±0.019
±0.019
±0.019
±0.019
±0.019
±0.019
±0.019
±0.019
Phase (°)
±0.125
±0.125
±0.125
±0.125
±0.125
±0.125
±0.125
±0.125
Transmission Tracking
Mag
±0.167
±0.149
±0.047
±0.103
±0.140
±0.140
±0.125
±0.125
Phase (°)
±1.105
±0.983
±0.309
±0.680
±0.926
±0.926
±0.823
±0.823
Transmission Uncertainty, All LFE Options
The plots are valid for all LFE options.
Reflection Uncertainty, All LFE Options
Find us at www.keysight.com Page 30
Table 16. N5227B with N4694D Calibration Kit, All LFE Options (LFE Enabled)
Description Specification (dB)
900 Hz to
1 kHz
1 kHz to
10 kHz
10 kHz to
100 kHz
100 kHz to
1 MHz
1 MHz to
5 MHz
5 MHz to
10 MHz
10 MHz to
50 MHz
50 MHz to
100 MHz
Directivity
41
41
41
41
41
41
41
41
Source Match
38
38
38
38
38
38
38
38
Load Match
35
35
37
37
36
35
35
36
Reflection Tracking
Mag
±0.081
±0.081
±0.081
±0.081
±0.081
±0.081
±0.081
±0.041
Phase (°)
±0.54
±0.54
±0.54
±0.54
±0.54
±0.54
±0.54
±0.27
Transmission Tracking
Mag
±0.12
±0.12
±0.089
±0.089
±0.11
±0.12
±0.12
±0.068
Phase (°)
±0.76
±0.76
±0.59
±0.59
±0.68
±0.74
±0.74
±0.45
Find us at www.keysight.com Page 31

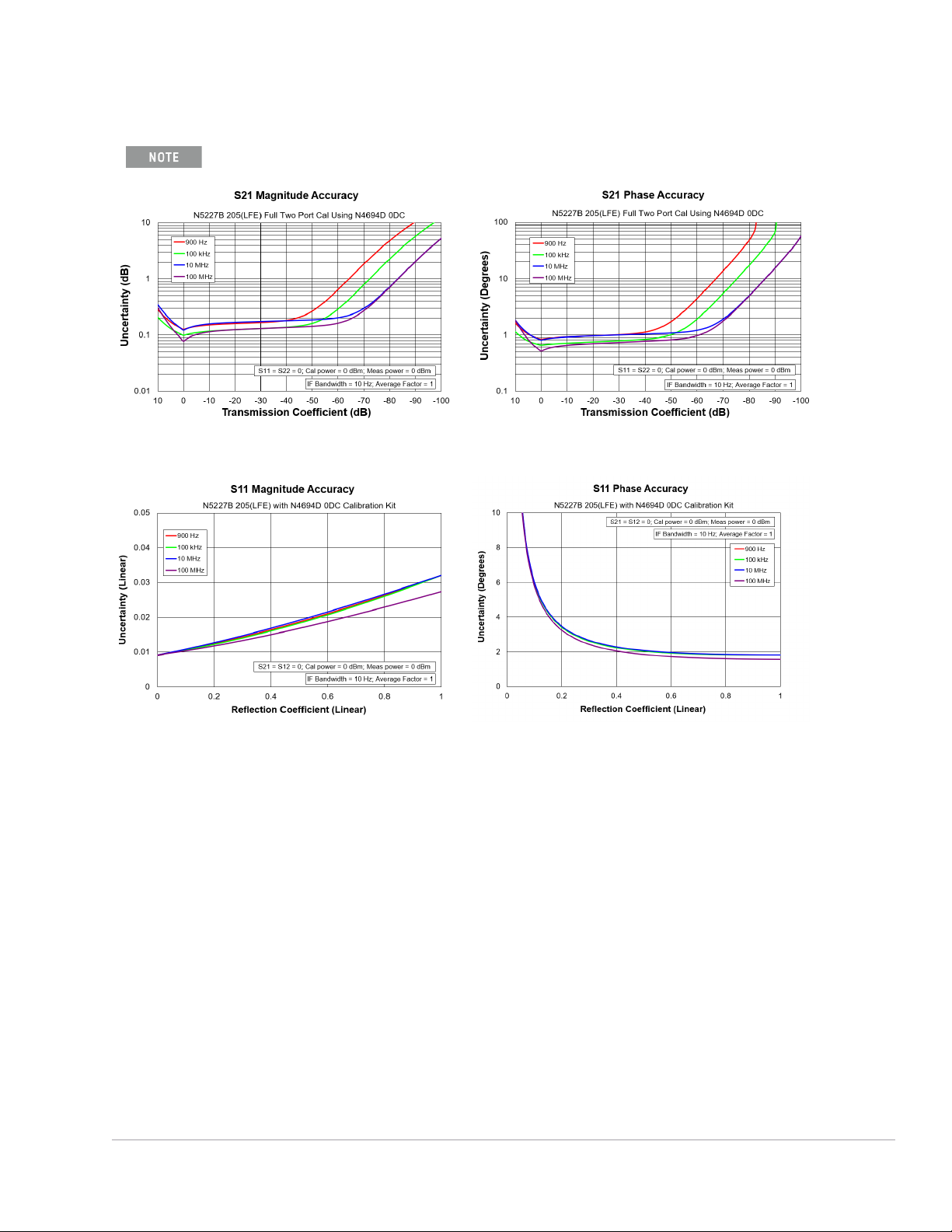

Transmission Uncertainty, All LFE Options
The plots are valid for all LFE options.
Reflection Uncertainty, All LFE Options
