ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
34
► Ziehen Sie den gewählten Tisch an den gewünschten Stellplatz.
► Verwenden Sie die leeren Tische um z.B. eine Rüstung für Cerampads zu erzeugen.
HINWEIS
Beim Erstellen einer Rüstung mit mehr als einem Tisch mit Cerampads, muss darauf
geachtet werden, dass
dasselbe Bauelement nicht auf mehr als einem Stellplatz und nur
auf einer Maschine in der Linie gleichzeitig gerüstet wird.
Für die Rüstung des Trays mit den Glasbauelementen existieren bereits vorgefertigte Tische.
HINWEIS
● Der Offset in X- und Y-Richtung für die Flächenmagazine auf den Tischen ist schon
eingetragen! Er muss gegebenenfalls korrigiert werden!
● Der voreingestellte Tray-Halter Arbitrary Carrier
sollte auf Spur 21 belassen werden
und der ACT X-Tisch (Tray)halter auch dort physikalisch gestellt werden, da sonst
nicht auf allen Maschinen und mit allen Segmenten (TH) abgeholt werden kann.

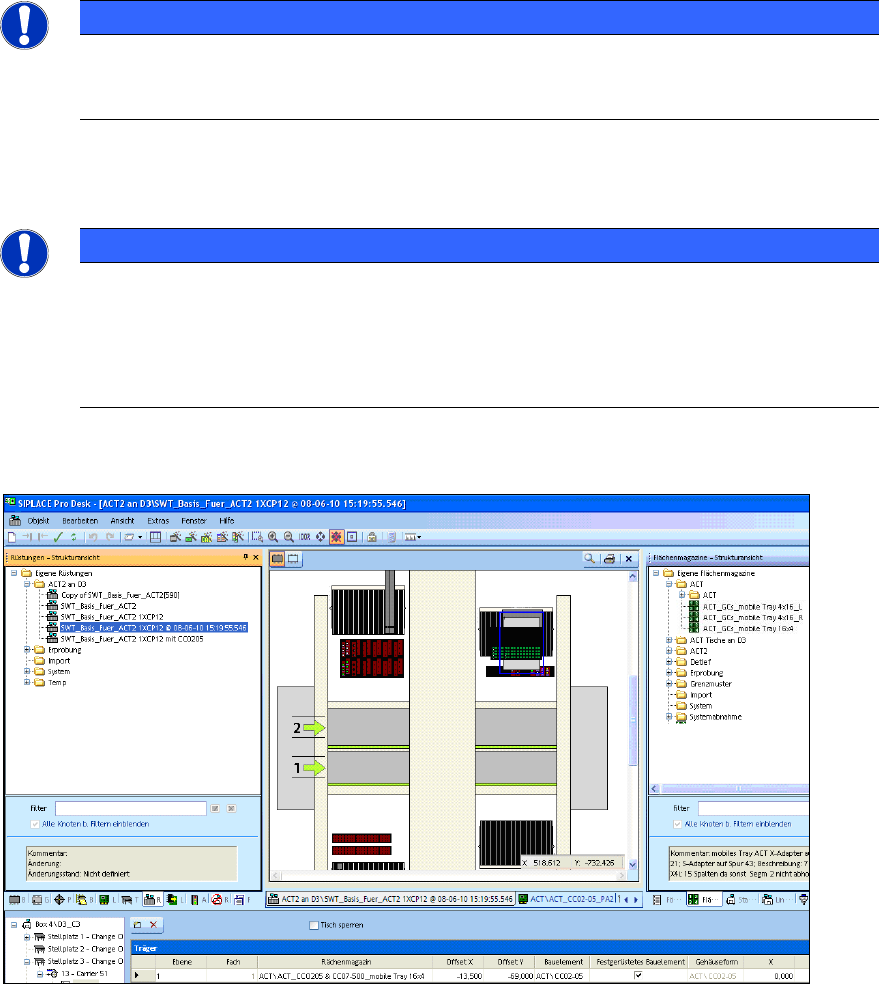

Abbildung 4-4 zeigt ein Beispiel einer Rüstung:
Abbildung 4-4: Rüstung an einer D3 mit TH an Portal 3. Flächenmag. mit 16x4 Glasbauelemente (CC02-05) auf S-Tisch
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
35
Die nächste Maske zeigt als Beispiel ein Los:
HINWEIS
Die verschiedenen ACT-Glasbauelementtypen werden in unterschiedlichen Farben
dargestellt. Die Bauelemente im Tray und auf der Leiterplatte müssen für einen
erfolgreichen Download auf die Station farblich übereinstimmen. Dies ist im Los sichtbar.

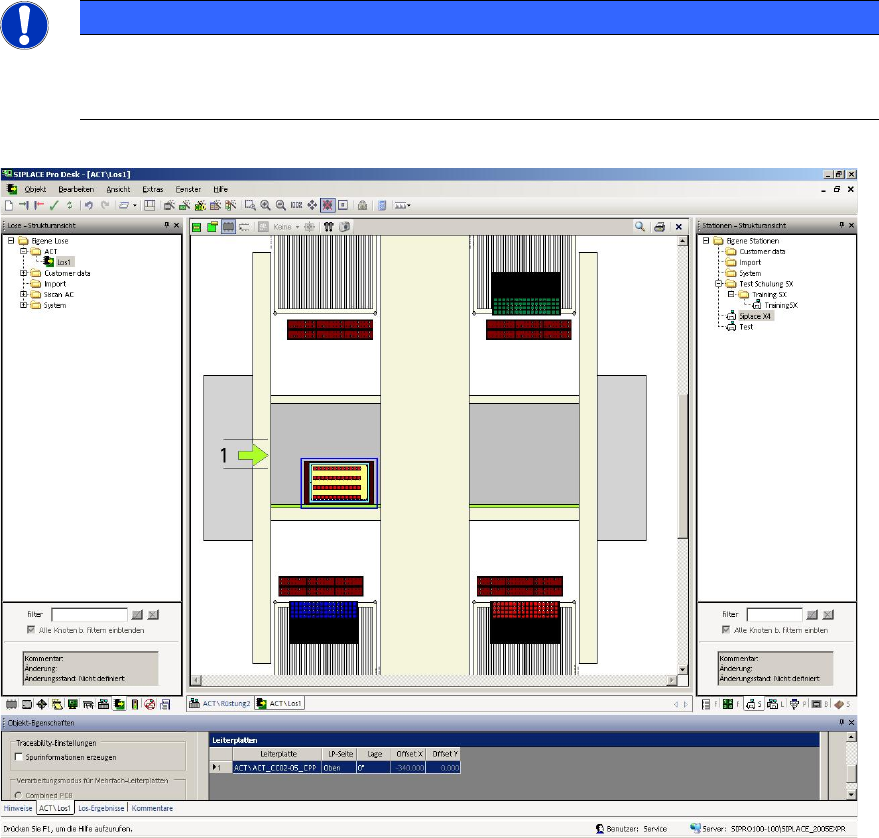

Abbildung 4-5: Beispiel eines Loses mit ACT-Leiterplatte und Glasbauelementen (CC02-05)
► Achten Sie darauf, dass im Pipettenwechsler des zu messenden Kopfes die notwendigen
Pipetten in ausreichender Anzahl vorhanden sind, also entsprechend der Anzahl der Segmente
des zu messenden Kopfes.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
36
4.1.3.1 Erstellen der Rüstung – Traychanger (TC)
Das ACT-Tray kann verwendet werden, muss jedoch dem Flächenmagazinträger (FMT; Tray-
Halter) entsprechend platziert werden.
Einige Beispiele finden Sie in SIPLACE Pro unter Eigene Tische \ ACT \ TC \.
VORSICHT
Um das ACT-Tray mechanisch sicher platzieren zu können, muss es an den Anschlag
an der Seite gestellt werden, die keine Fächer hat. Es kann am besten mit zwei
Haltemagneten fixiert werden (siehe Markierung in Abbildung 4-5).
In SIPLACE Pro unter Eigene Flächenmagazine \ ACT \ xxx_L ; xxx_R muss das Tray je nach
Traychanger mit Links- oder Rechtsanschlag auf dem Flächenmagazinträger gerüstet werden.
Übersicht der Traychanger mit Links- und Rechtsanschlag
Traychanger Anschlag wo?
WPC4 Links ( ACT \ xxx_L)
WPC4 – SIPLACE D3 Links ( ACT \ xxx_L)
WPC 5 Rechts ( ACT \ xxx_R)
WPC 6 Rechts ( ACT \ xxx_R)
MTC2 Links ( ACT \ xxx_L)
Tabelle 4-3: Traychanger mit Links- und Rechtsanschlag
FMT WPC4
Links ( ACT \ xxx_L)
FMT WPC5 + WPC6
Rechts ( ACT \ xxx_R)
MTC2
Links ( ACT \ xxx_L
Abbildung 4-6: ACT-Tray auf Flächenmagazinträger
