ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
43

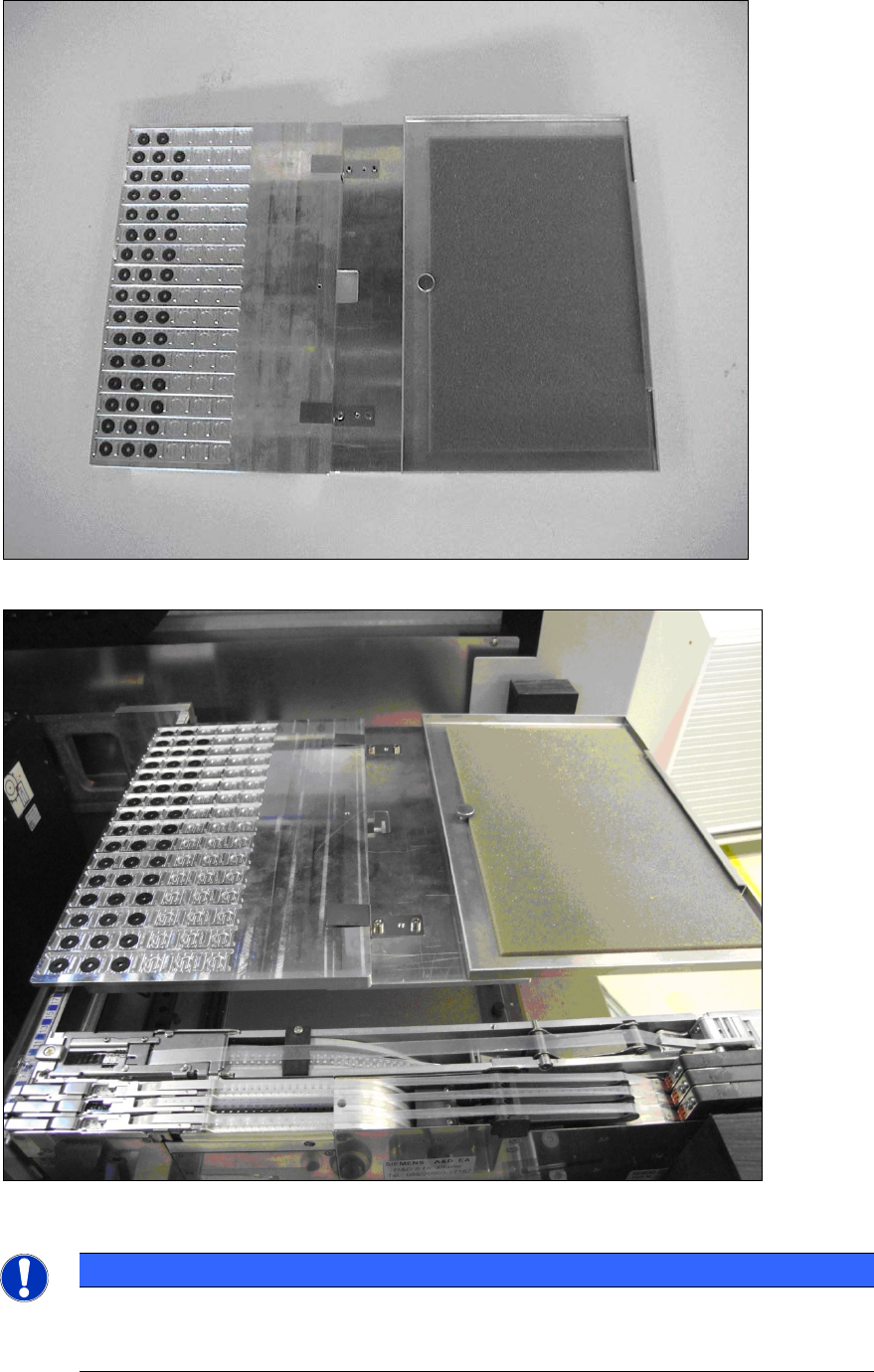

Abbildung 4-15: Eingreifschutz fertig montiert
Abbildung 4-16: Tray gerüstet mit Eingreifschutz
HINWEIS
Die Lücken, die links und rechts des Magazins noch verbleiben, sind mit den oben
genannten Dummy-
Förderern zu schließen, so dass ein vollständiger Eingreifschutz von
außen in die Maschine gewährleistet ist.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
44
4.2.2 Bauelemente in einem WPC/MTC rüsten
► Fahren Sie den Traychanger in die Nachfüllposition.
► Entnehmen Sie ein leeres Blech (Flächenmagazinträger) aus dem Turm.
► Fixieren Sie das Tray auf dem Blech wie nachfolgend dargestellt.
► Schieben Sie das Blech in die entsprechende Ebene gemäß der vorgegebenen Rüstung.

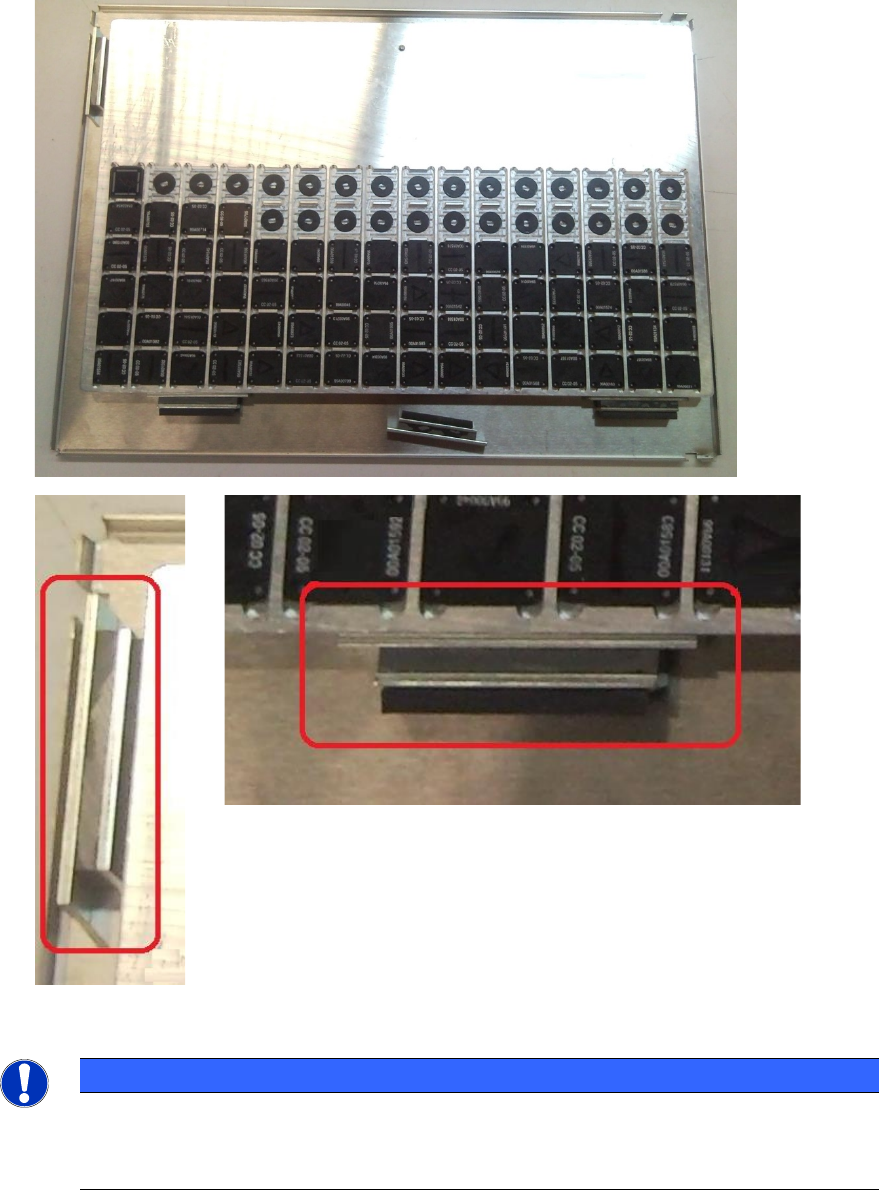

Abbildung 4-17: Tray auf Blech fixieren
HINWEIS
Das Tray hat auf der Längsseite unten eine Ausfräsung.
► Benutzen Sie daher die Magnete für die Fixierung des Trays so, dass die hohe
Blechseite des Magneten zum Tray zeigt und nicht die Gummiseite.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
45
4.2.3 Einlegen der Platte
► Legen Sie die Glasplatte mit der unten eingelegten Auflichtplatte (schwarzes Blech) in die
Eingabesektion ein.
HINWEIS
Die Messplatte muss so eingelegt werden, dass die auf der Platte angebrachte
Pfeilmarkierung in Transportrichtung zeigt.

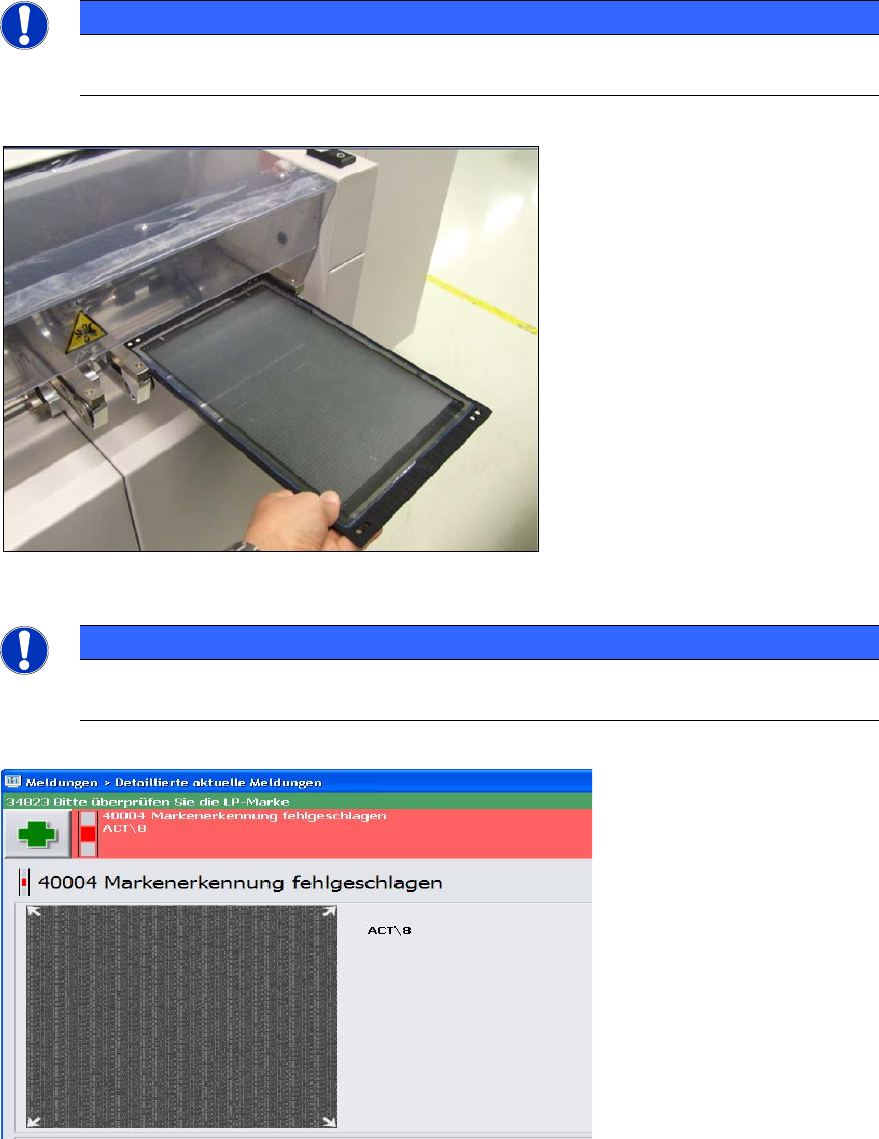

Abbildung 4-18: Einlegen der Messplatte in den Transport (Beispiel SIPLACE X4)
HINWEIS
► Wenn Sie die folgende Fehlermeldung sehen (ACT-Cross kann nicht vermessen
werden), prüfen Sie bitte die Orientierung der eingelegten Platte.
Abbildung 4-19: Fehlermeldung wegen falsch eingelegter Platte; Beispiel SW 705
