A CT mit SSW 6xx / Bedienungsanleit ung Ausgabe 07/2017 45 4.2.3 Einlegen der Platte ► Legen Sie die Glaspl atte mit der unt en eingelegten Au flichtplatte (s chwarzes Blech) i n die Eingabesektion ein. HINWEIS Die Messp…
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
44
4.2.2 Bauelemente in einem WPC/MTC rüsten
► Fahren Sie den Traychanger in die Nachfüllposition.
► Entnehmen Sie ein leeres Blech (Flächenmagazinträger) aus dem Turm.
► Fixieren Sie das Tray auf dem Blech wie nachfolgend dargestellt.
► Schieben Sie das Blech in die entsprechende Ebene gemäß der vorgegebenen Rüstung.
Abbildung 4-17: Tray auf Blech fixieren
HINWEIS
Das Tray hat auf der Längsseite unten eine Ausfräsung.
► Benutzen Sie daher die Magnete für die Fixierung des Trays so, dass die hohe
Blechseite des Magneten zum Tray zeigt und nicht die Gummiseite.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
45
4.2.3 Einlegen der Platte
► Legen Sie die Glasplatte mit der unten eingelegten Auflichtplatte (schwarzes Blech) in die
Eingabesektion ein.
HINWEIS
Die Messplatte muss so eingelegt werden, dass die auf der Platte angebrachte
Pfeilmarkierung in Transportrichtung zeigt.
Abbildung 4-18: Einlegen der Messplatte in den Transport (Beispiel SIPLACE X4)
HINWEIS
► Wenn Sie die folgende Fehlermeldung sehen (ACT-Cross kann nicht vermessen
werden), prüfen Sie bitte die Orientierung der eingelegten Platte.
Abbildung 4-19: Fehlermeldung wegen falsch eingelegter Platte; Beispiel SW 705
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
46
4.2.4 Einfahren der Platte in die zu messende Maschine
4.2.4.1 D-Serie und X-Serie
Bei Maschinen der SIPLACE D-Serie und der SIPLACE X-Serie, kann die Glasplatte in den
Transport eingelegt werden, wenn die Hauben an der Eingabesektion (Rucksack) oder auch die
Maschinenhaube geöffnet werden.
► Legen Sie die Platte direkt an der zu messenden Maschine so in die Eingabesektion ein, dass
der Sensor betätigt wird.
► Drücken Sie Start.
Die Leiterplatte wird automatisch in den Bestückbereich gefahren und bestückt.
Anschließend wird automatisch die Vermessung gestartet, siehe Abschnitt 4.2.5.

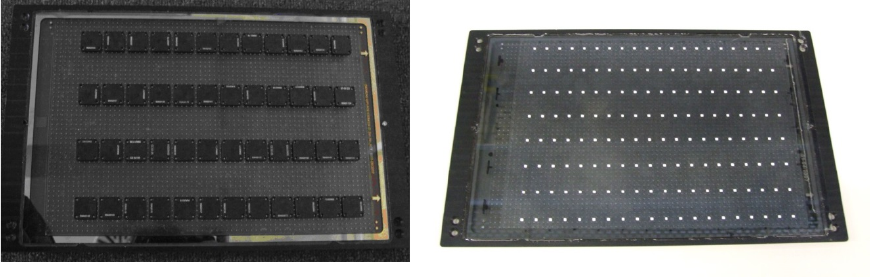

Abbildung 4-20 und Abbildung 4-21 zeigen eine bestückte ACT-Platte einmal mit
Glasbauelementen und einmal mit Keramikbauelementen bestückt.
Abbildung 4-20: Messplatte mit bestückten Glasbau-
elementen
Abbildung 4-21: Messplatte mit bestückten Keramik-
bauelementen
