ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
47
4.2.5 Arbeiten mit dem ACT unter Stationssoftware 605.xx
HINWEISE
Bei SIPLACE X- und D- Maschinen mit einer Stationssoftware 605.xx (Plattform 2+)
muss auf dem Stationsrechner zusätzliche Software installiert werden, um die ACT
nutzen zu können.
Die Installation ist im Kapitel 5 beschrieben.
► Schalten Sie die Maschine ein.
Der Stationsrechner bootet. Nach kurzer Zeit wird die Bedienoberfläche des SR-Programms in der
Grundansicht angezeigt.

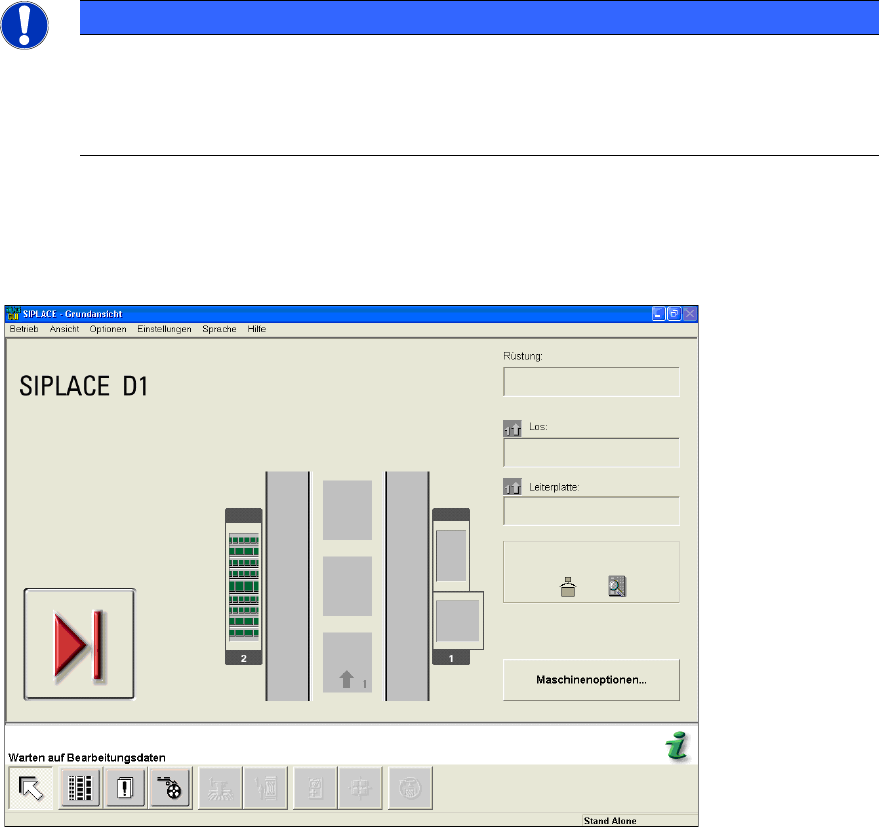

Abbildung 4-22: Grundansicht Bedienoberfläche GUI an der Station
► Klicken Sie in der Menüzeile Optionen auf den Eintrag Bedienebene... (Abbildung 4-23).
Das Dialogfenster Bedienebene wird geöffnet.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
48

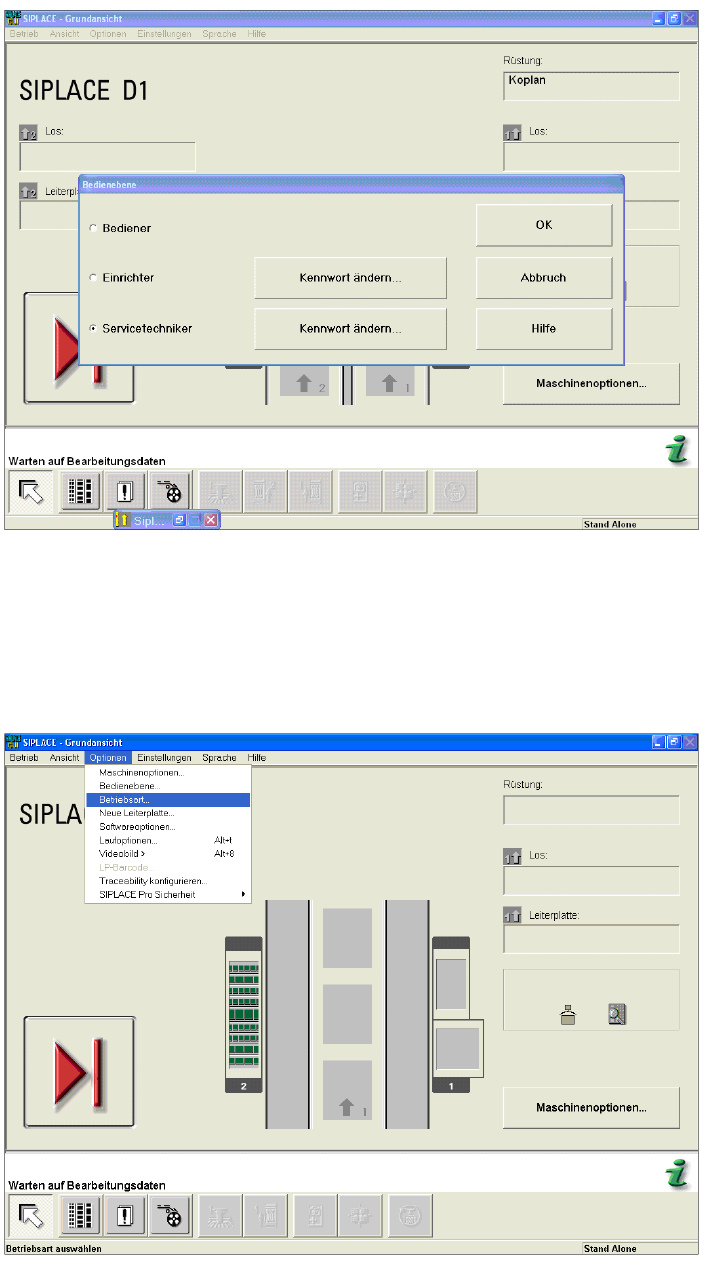

Abbildung 4-23: Dialogfenster: Bedienebene (Beispiel SIPLACE D1)
► Aktivieren Sie die Bedienebene Servicetechniker und bestätigen Sie Ihre Eingabe mit OK.
Falls ein Kennwort festgelegt ist, wird ein Dialogfenster zur Eingabe des Kennwortes geöffnet.
► Geben Sie das Kennwort ein und bestätigen Sie es mit OK.
► Klicken Sie in der Menüzeile auf Optionen − Betriebsart... .
Abbildung 4-24: Grundansicht der Bedienoberfläche des SR-Programms (Beispiel SIPLACE D1)
Das Dialogfenster Betriebsart wird geöffnet.
► Aktivieren Sie SIPLACE Pro und bestätigen Sie die Einstellung mit OK.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
49

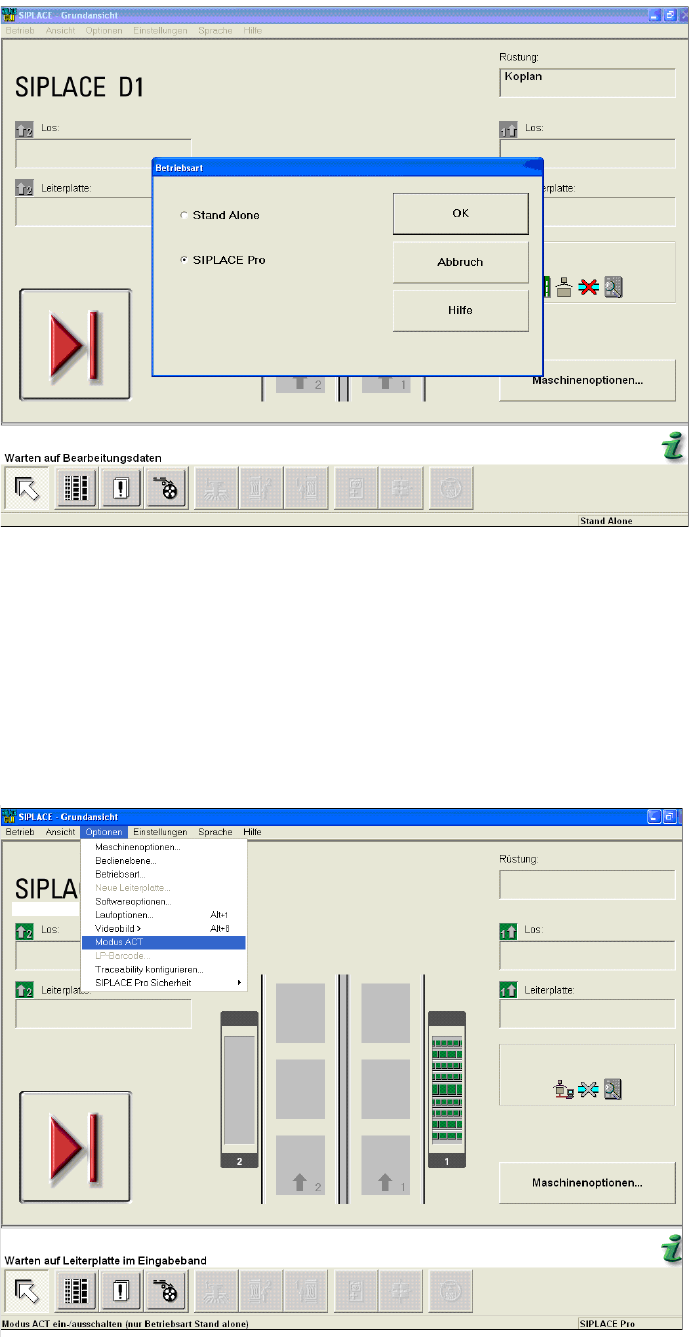

Abbildung 4-25: Dialogfenster Betriebsart Umschalten auf SIPLACE Pro an der Station (Beispiel SIPLACE D1)
► Drücken Sie die START-Taste an der Maschine.
Der Referenzlauf wird durchgeführt.
► Schicken Sie das Los / den Auftrag mit entsprechender Rüstung und ACT-Bestückprogramm
an die Station.
► Klicken Sie in der Menüzeile Optionen auf den Eintrag Modus ACT.
Das Dialogfenster ACT wird geöffnet, die Maschine wechselt automatisch in den Stand Alone-
Modus.
Abbildung 4-26: Grundansicht der Bedienoberfläche des SR-Programms (Beispiel SIPLACE D1)
Nach der Einstellung des Modus ACT wird ein Symbol mit ACT angezeigt.
