ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
54
In der PDF-Auswertung (siehe Abschnitt 4.2.5.3) werden Segmente und Gesamtwerte des Twin-
Kopfes ausgegeben.
HINWEIS
In sehr seltenen Ausnahmefällen (Abholfehler und dadurch Nachbestückung) kann es
sein, dass einzelne Segmentzuordnungen nicht stimmen. Falls es bei einer Analyse des
Messergebnisses notwendig ist, die Segmentzuordnung zu kennen, muss die
Bestückung wiederholt werden, bis die Zuordnung der Segmente zum Bestückbild klar
ist.
Die Ergebnisse im Bereich Statistik, sowie die graphische Anzeige der Messergebnisse
entsprechen jeweils dem ausgewählten Kopf, sowie dem ausgewählten Segment.
Mittelwert (berechneter Mittelwert, Offset)
Der hier berechnete Mittelwert bezieht sich auf die in der Segmentauswahl aktivierten Segmente.
Hier handelt es sich um den berechneten Mittelwert, also Summe aller gemessenen Werte / Anzahl
der Werte.
Median (Zentralwert)
Auch der Median bezieht sich auf die in der Segmentauswahl aktivierten Segmente. Hierbei
handelt es sich um den "mittleren" Messwert. Zur Ermittlung des Medians werden alle Messwerte
der Größe nach sortiert. Der in der Reihenfolge der Messwerte in der Mitte liegende Messwert
ergibt dann den Median (bei 5 Messwerten also der 3. Wert). Im Falle einer geraden Anzahl von
Messwerten ergibt sich der Median als das arithmethische Mittel der beiden mittleren Messwerte
(bei 4 Messwerten also (x2 + x3) / 2). Der Median ist unempfindlicher gegen sogenannte
Ausreißer, da diese durch die Sortierung an den Anfang oder das Ende der Messwert-Reihe zu
liegen kommen.
Standardabweichung
Die hier berechnete Standardabweichung bezieht sich auf die in der Segmentauswahl aktivierten
Segmente. Die Standardabweichung wird als 4
σ
dargestellt.
Korrektur
Die Offset-Daten können automatisch in die entsprechende Datei in den Maschinendaten der
Station übernommen werden (siehe Abschnitt 4.2.5.2).
Anzahl Messwerte
Zeigt die Anzahl der gesamten Messwerte.
Messfehler
Bei jeder Messung wird die Anzahl der Messfehler angezeigt. Ob die Anzahl der Messfehler zu
hoch ist, entscheidet der Bediener und die Messung wird gegebenenfalls wiederholt.
► Überprüfen Sie die Messplatte bevor Sie die Messung wiederholen. Eventuell wurde die Folie
nicht blasenfrei auf die Messplatte aufgezogen oder sie ist durch mehrfaches Verwenden an
der Oberfläche verkratzt bzw. verschmutzt.
Bericht speichern
Siehe Abschnitt 4.2.5.3.
Offset übernehmen
Die Werte, die unter Korrektur angehakt sind, werden in den Maschinendaten korrigiert (siehe
Abschnitt 4.2.5.2).
Abbruch
Die Messung endet und die Leiterplatte wird aus dem Transport gefahren. Sie können die ACT-
Platte entnehmen.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
55
Hilfe
Das Online-Hilfe-System wird aufgerufen.
Messung wiederholen
Wiederholt die aktuelle Messung im ausgewählten Modus. Eine erneute Bestückung wird nicht
durchgeführt.
HINWEIS
Sie können jeweils nur eine Messung speichern. Auch bei wiederholter Messung wird
nur das letzte Protokoll gespeichert!
Bewertung der Messergebnisse
Wie oben beschrieben wird die gemessene Standardabweichung als 4
σ
-Wert angegeben.
HINWEIS
Die Spezifikation wurde erreicht, wenn die Summe aus 4
σ
-Standardabweichung und
Mittelwert kleiner oder gleich dem zu erreichenden Limit ist.
Beispiel X-Serie mit C&P12-Kopf:
Spezifikation = 60µm / 4σ
=> Wenn die gemessene Standardabweichung 54µm beträgt, so darf der Offset (Mittelwert) nur
max. 6µm betragen.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
56
4.2.5.2 Gemessene Offsetwerte korrigieren mit Stationssoftware 605.xx
Nach Beendigung der Messung können Sie den Offset (Mittelwert) manuell in die FK_Off-
Maschinendatei FK_Off.MA eintragen.
Es folgt ein Beispiel für das Eintragen des Offsets (Mittelwert).

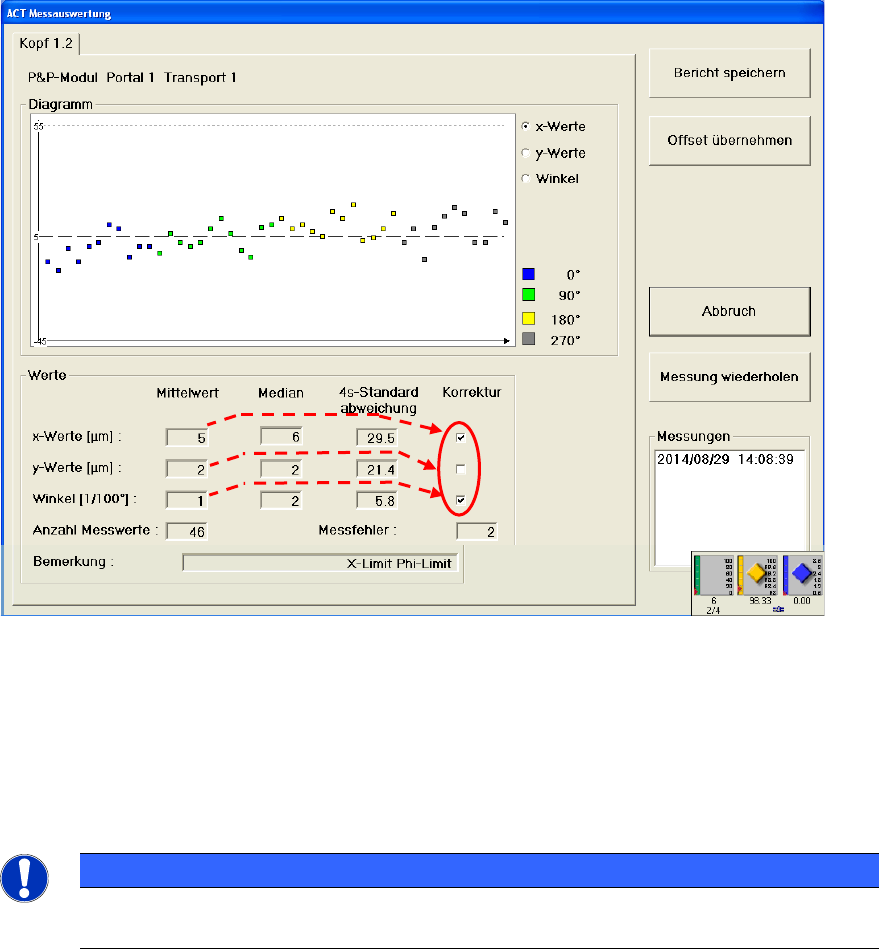

Die GUI zeigt das Ergebnis der ACT-Messung. Aufgetragen u.a. der Offset (Mittelwert) in X, Y und
Phi.
Abbildung 4-34: Beispiel Offset (Mittelwert) eines TH, davon Segment 1 angezeigt
► Aktivieren Sie die Checkboxen der Achsen, deren Mittelwert Sie korrigieren wollen.
► Klicken Sie auf die Schaltfläche Offset übernehmen.
► Beenden Sie anschließend die Funktion ACT und fahren Sie die Maschine herunter.
Nach dem Neustart der Maschine können Sie die Funktion ACT wieder starten und die
Bestückung, sowie die Messungen wiederholen.
HINWEIS
Die neuen Offset-Werte werden erst dann berücksichtigt, wenn Sie den Rechner neu
starten!
