ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
61

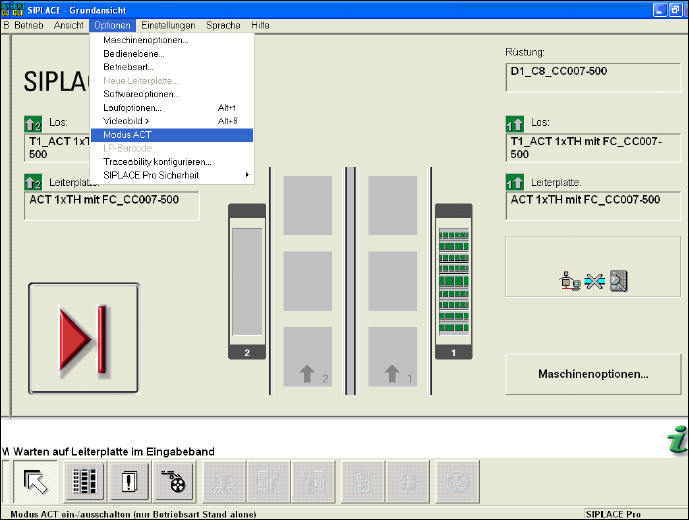

Abbildung 5-7: GUI mit Optionen / Modus ACT
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
62
6 Problemlösung
6.1 Vorgabe von falschen Bestückprogrammen
Wenn andere Daten von SIPLACE Pro vorgegeben werden oder Änderungen an den ACT-
Objekten in SIPLACE Pro (Ordnernamen und Objektnamen von Bauelementen) durchgeführt,
treten folgende Fehlermeldungen an der Station auf.
ACT an Stationssoftware 605.x
6.2 Messfehler
6.2.1 Mehrere Bauelemente können nicht gemessen werden
Die ACT-Messung wird mit Auflicht durchgeführt.
D.h., für die Ausleuchtung des Bauelements auf der Platte wird die Beleuchtung der LP-Kamera
verwendet.
Um den Kontrast im Bild konstant zu halten, wird auf der Unterseite der ACT-Glasplatte die
sogenannte Auflichtplatte (schwarzes Schutzblech) eingesetzt.
Möglicherweise wurde diese Auflichtplatte nicht eingelegt oder sie ist verkratzt oder verschmutzt.
Siehe Abschnitt 4.2.3.
6.2.2 Verschmutzung Bauelemente / Folie
Prinzipiell kann die doppelseitige Klebefolie so oft verwendet werden bis (zu viele) Messfehler oder
Ausreißer auftreten.
"Ausreißer" haben nicht selten ihre Ursache in Schmutzpartikeln auf der Klebefolie.
Z.B.: Brösel, Fussel, Haare, Abrieb oder Partikel von Abkratzhilfsmitteln (z.B: Leiterplattenkanten),
örtlich konzentrierte Klebemasse/Reste, etc.
Diese Partikel können die optische Vermessung der Passmarken stören oder ein Verrutschen,
Verkippen oder Verdrehen der Bauelemente beim Aufsetzen verursachen, was nicht dem
Bestückprozess angelastet werden darf.
► Prüfen Sie die Folie nach jedem Abkratzen mit ausreichender Beleuchtung aus mehreren
Blickwinkeln.
Wenn die Anzahl der Fehlmessungen eine bestimmte Grenze überschreitet, ist das
Gesamtergebnis statistisch zweifelhaft oder ein Hinweis auf ein anderes Problem.
Bis zur Stationssoftware 707.x gibt es keine Ausgabe, welche Merkmale nicht erkannt wurden.
ACT mit SSW 6xx / Bedienungsanleitung Ausgabe 07/2017
63
Beispiele Fehlmessungen
Aus der Videoansicht auf der Station – bis zu 10 (Teil)bilder des Puffers sind einsehbar:
Im zweiten von 4 Teilbildern eines Glasbauelements (Bild in der Mitte) sind die oberen beiden
Marken eindeutig durch benutzte Klebefolie verdeckt.
Diese Fehlmessung wird jedoch erst mit dem letzten Teilbild ausgegeben und fließt nicht in die
Berechnungen der Bestückgenauigkeit ein.
Reinigen der Glasbauelemente
Die Glasbauelemente CC02-05 dürfen nicht im Ultraschallbad gereinigt werden.
► Reinigen Sie die Bauelemente an der Glas-Seite mit einem flusenfreien Tuch und Glasreiniger
(Alkohol).
► Bürsten Sie die Löcher an der Oberseite (mit den Messmarken) mit einem feinen Pinsel
vorsichtig ab.
HINWEIS
Die Glasscheibe ist in das Kunststoffgehäuse eingeklebt. Die Scheibe ist nur 0,2 mm
dick.
► Achten sie daher beim Reinigen der Markenlöcher darauf, keinen Druck mit dem
Pinsel auf das Glas auszuüben!
