Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
1-6
维护后共同执行程序
维护条件

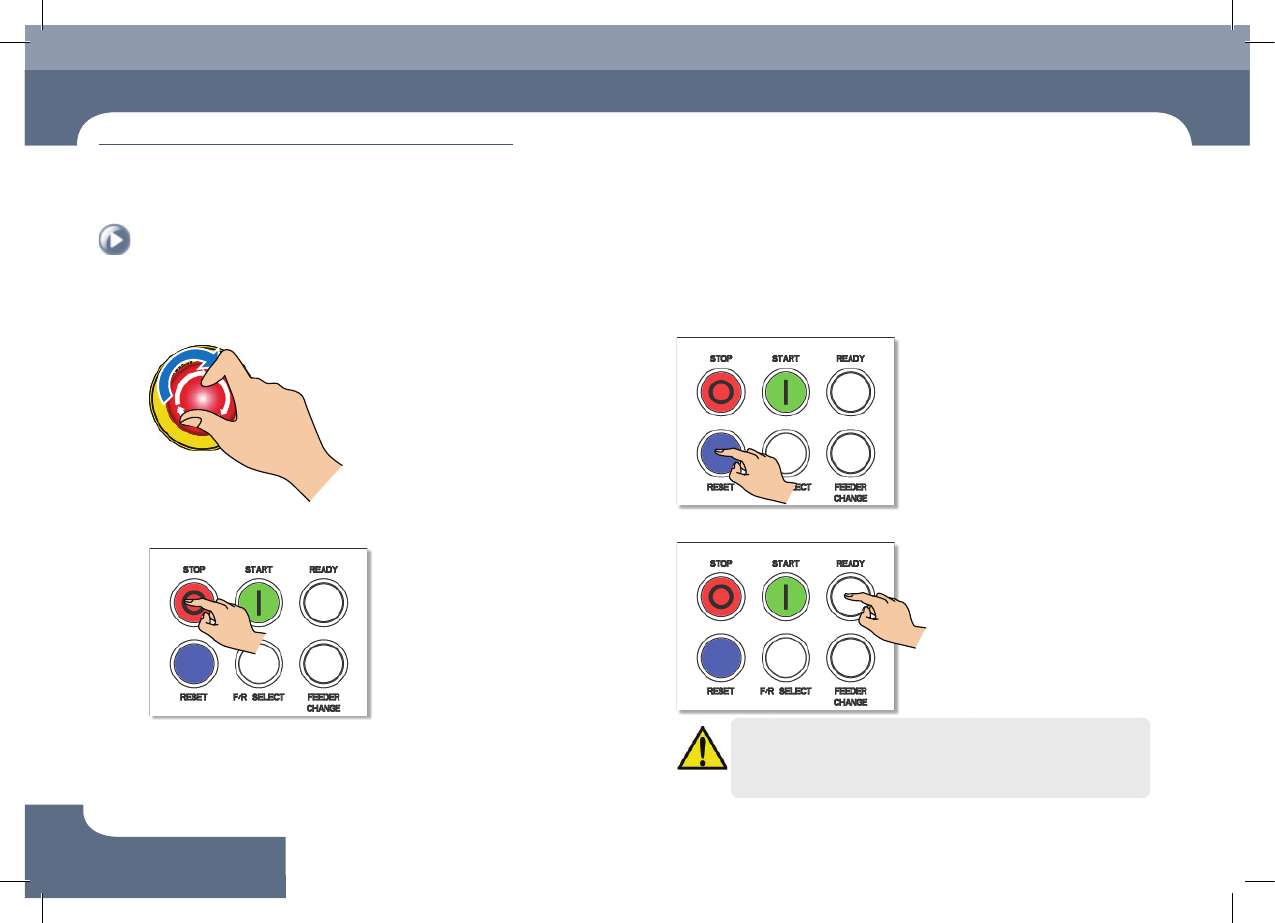

3. 撤销紧急停止
Step 1. 按'EMG'开关
Step 2. 按'STOP'按钮
Step 3. 按'RESET'按钮
Step 4. 按'READY'按钮
警 告
务必排除紧急停止原因后重新启动设备.
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
1-7
作业环境及条件
对压缩气的要求事项
项目 说明
主压力
5.0 - 7.0 kgf/cm
2
辅助压力
4.5 - 5.5 kgf/cm
2
气压消耗量
Vacuum Pump: 50 NL/min
对压缩气的要求事项
项目 说明
作业时
温度
10 ℃ - 35 ℃ (推荐温度: 20 ℃ - 28 ℃)
湿度
30 % - 80 % RH(非凝缩状态)
维持在70 % RH以下的值(30 ℃ 以上、非凝缩状态)
运输/保管时
温度
-10 ℃ - 60 ℃
湿度
10 % - 90 % RH(非凝缩状态)
维持在35 ℃ 以下的值(35 ℃ 以上、非凝缩状态)
对电源的要求事项
项目 说明 备注
变压器容量(Capacity) 3.5 kVA
频率(Frequency) 50/60 Hz
Phase 3 Phase
Connection Y-Y
Rated Primary Voltage AC 200 V ±10 %
AC 208 V ±10 %
AC 220 V ±10 %
AC 240 V ±10 %
AC 380 V ±10 %
AC 415 V ±10 %
Permitted Voltage
Drop(s)
Short Circuit Current Rating 50 KA (220 VAC)
Distribution System TN
Full-Load Current 13 A Full Load Ampere
Peak Starting Currents
-
警 告
没有使用符合规格的电压或者进行了不适当的输入电源变换作业时、
可能会引起火警。如果处理时不谨慎、可能会引起触电等事故而造成
死亡。
输入电源变换作业必须由经过专业培训的维护管理员或本公司指定的C/
S人员执行。
作业环境及条件
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
1-8
作业环境及条件
维护条件
安装要求
项目 说明 备注
高度
900 ± 20 mm or
952.5 ± 12.5 mm
ㆍ 基于PCB传送带的顶部
调平
ㆍ 在3个位置同时测量
ㆍ 液位计 刻度 左右 偏差0.05
mm/M刻度 之内
ㆍ Y1 LM Guide Top
Center
ㆍ Y2 LM Guide Top
Center
ㆍ Front FeederBase Center
冷却系统 冷却风扇前确保一定空间
ㆍ 上部中心2个位置
ㆍ 正面下部和背面各1个
ㆍ 右侧底部1个位置
