每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-3

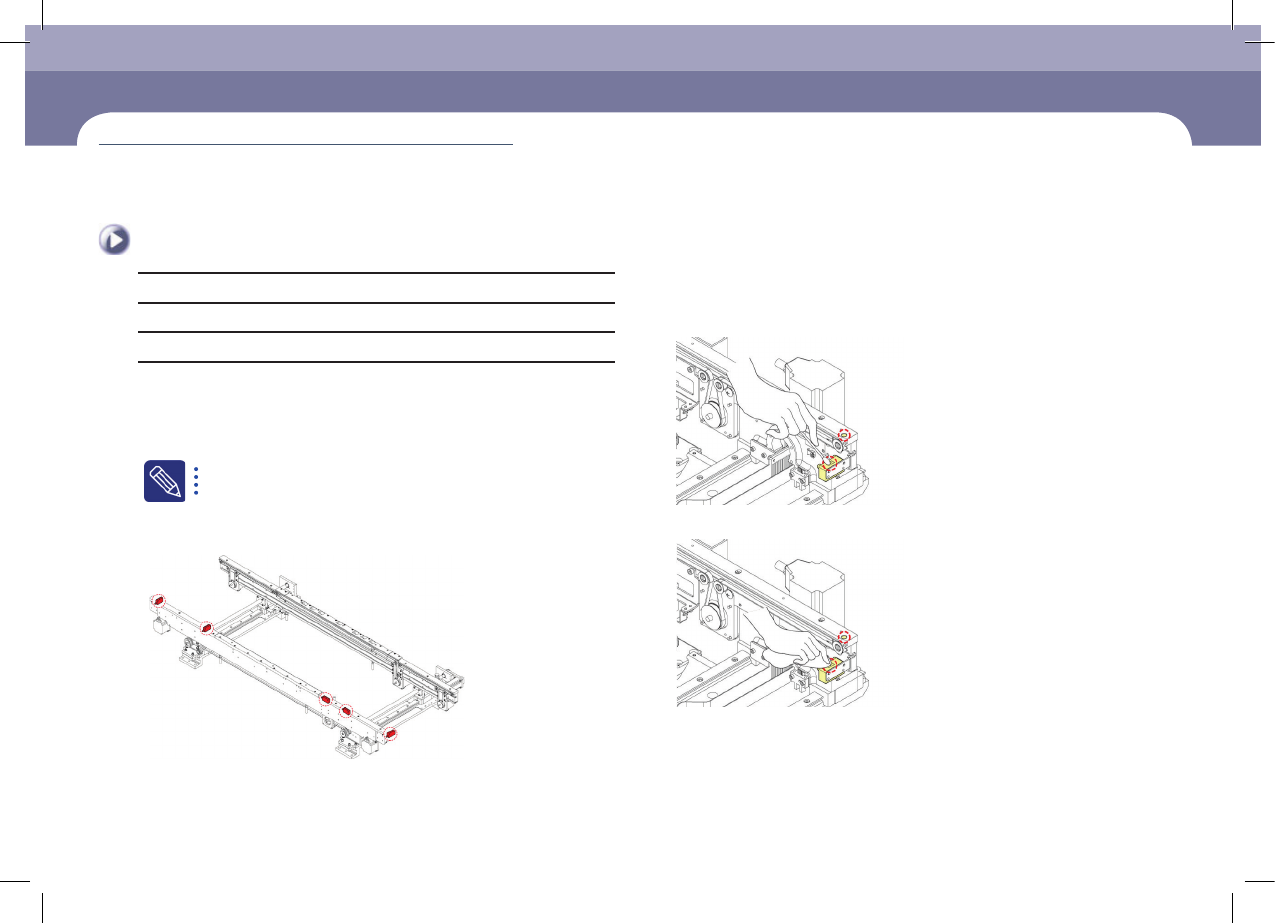

Conveyor Sensor / Fiducial Mark 检查及清扫
Conveyor
Sensor
/
Fiducial
Mark
检查及清扫
维护工具
清洗液、布块、棉签
措施
Step 1. 参考详见详见"4. X Frame 后面移动"(第1-4页)使 X Frame向背面
进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 3. 在下图中确认对应Photo Sensor的 识 别 程 度 。( 红 色 LED在识别了
对象时闪烁）
Rear
Front
Step 4. 利用棉签与超细纱布擦拭感应器窗口与基准标记。
① 用棉签清除Sensor窗的灰尘、污渍
② 用棉布清除
Sensor
窗的灰尘、污渍
(所需时间: 10分 / No. M-2)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-4

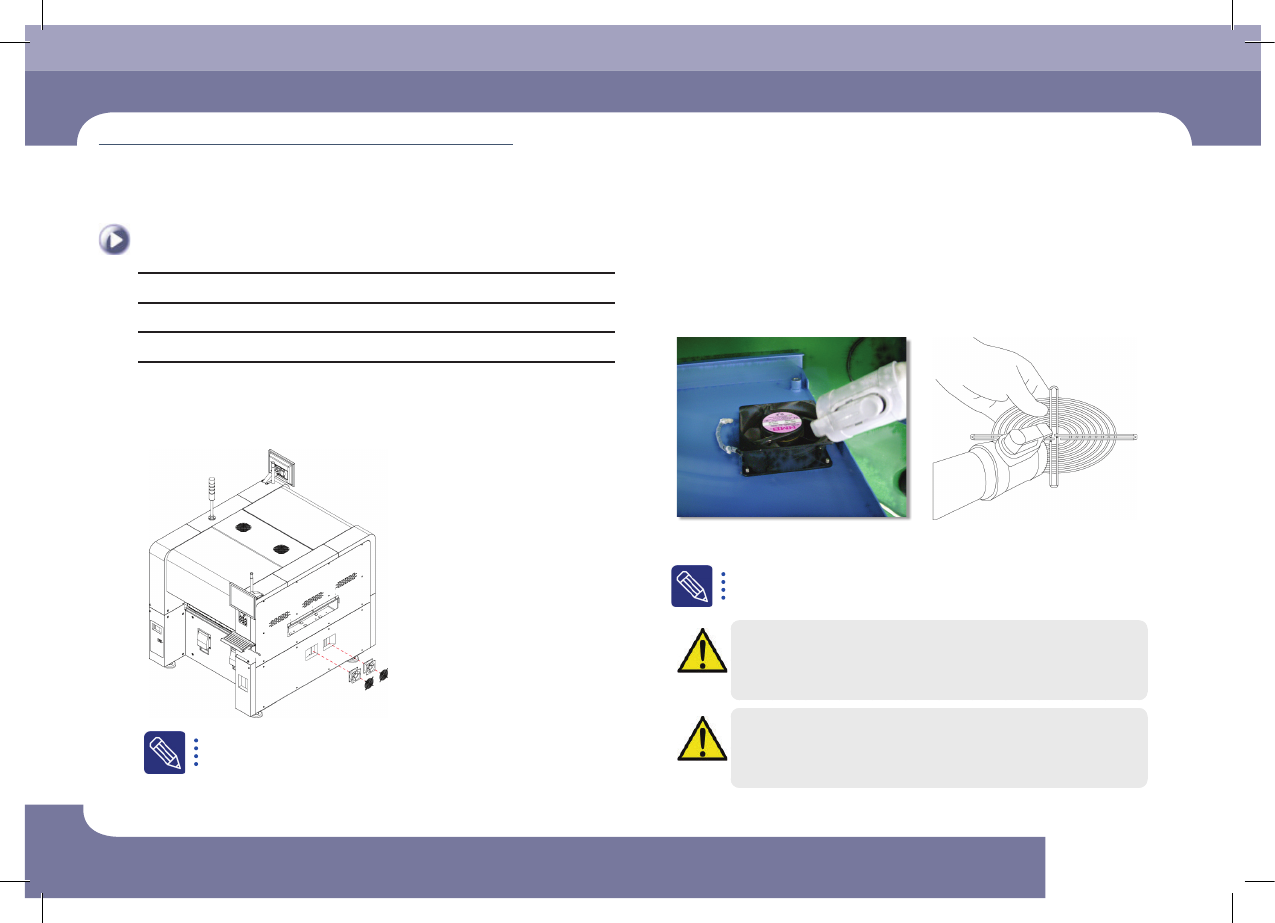

Right Cover Cooling Fan 检查及清扫
每月检验
Right
Cover
Cooling
Fan
检查及清扫
维护工具
真空清扫器, (+)起子
措施
Step 1. 参考详见"1. 切断电源步骤"(第1-1页)关闭设备的电源
Step 2. Cooling Fan发生噪音及动作状态上的问题时，利用十字(+)起子拆
下Fan Filter及Fan。
如果因为与旁边的设备构成生产线而无法确保足以拆卸FAN的空间，则在
没有分离Filter与FAN的状态下利用风枪清扫。
Step 3. 用真空清扫器清扫Cooling Fan,Filter。
Step 4. 清扫后打开总开关检查Cooling Fan的噪音及运行状态。
如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇。
注 意
打开设备主电源时冷却扇启动、可能手受到伤、误动电缆等可能会触电
因此操作时需要特别注意
注 意
更换冷却扇伴随危险、请与本公司C/S公司(STS)或当地代理店(Local
Agent)咨询后采取措施
(所需时间: 10分 / No. M-3)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-5

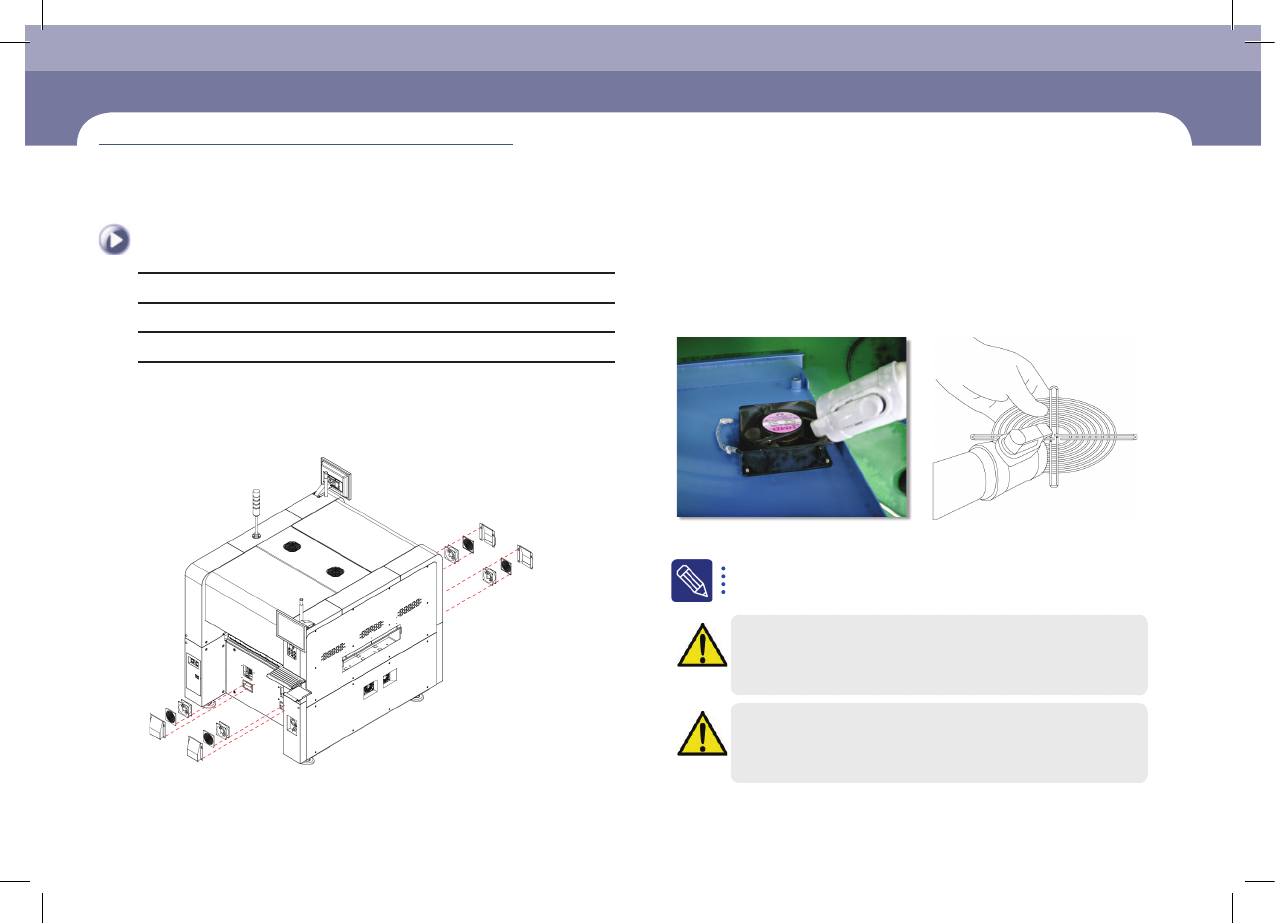

正面/背面的Cover的Cooling Fan检查及清扫
正面/背面的
Cover
的
Cooling
Fan
检查及清扫
维护工具
真空清扫器, (+)起子
措施
Step 1. 参考详见"1. 切断电源步骤"(第1-1页)关闭设备的电源
Step 2. Cooling Fan发生噪音及动作状态上的问题时，利用十字(+)起子拆
下Fan Filter及Fan。
Step 3. 用真空清扫器清扫Cooling Fan,Filter。
Step 4. 清扫后打开总开关检查Cooling Fan的噪音及运行状态。
如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇。
注 意
打开设备主电源时冷却扇启动、可能手受到伤、误动电缆等可能会触电
因此操作时需要特别注意
注 意
更换冷却扇伴随危险、请与本公司C/S公司(STS)或当地代理店(Local
Agent)咨询后采取措施
(所需时间: 15分 / No. M-4)
