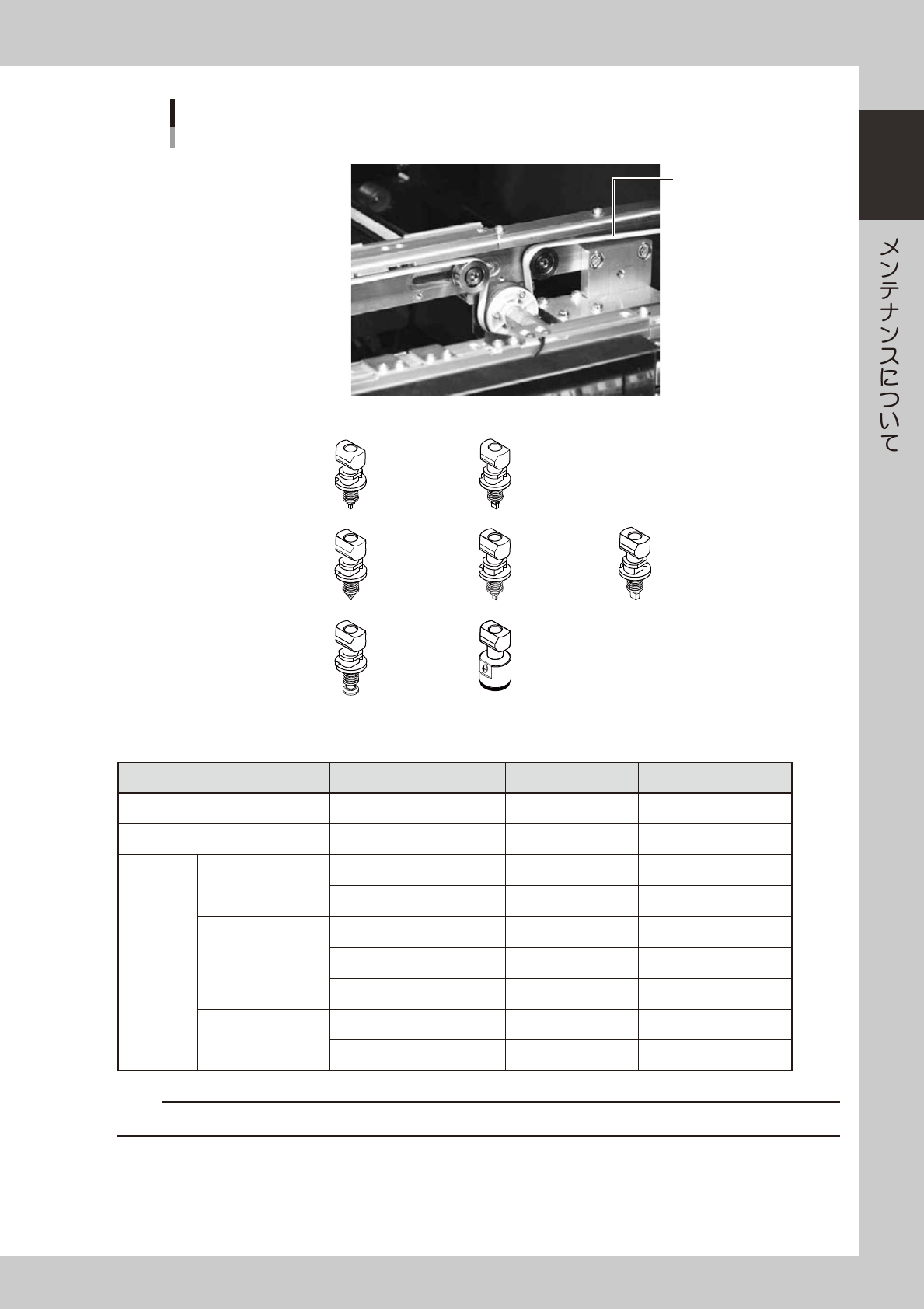

1-3
1
消耗品
オプション購入品
コンベアベルト
■ コンベアベルト
Type301A Type302A
Type303A
Type314A
Type304A
Type315A
Type311A Type312A Type313A
■ ノズル
標準
狭隣接
標準・狭隣接
共通
51101-M7-00
■ 消耗品リスト ( オプション購入品 )
名称 部品名称 部品番号 備考
コンベアベルト ( 標準 )
BELT 1, CONVEYOR KHY-M9129-000 L=2692mm
コンベアベルト ( 延長 )
BELT 1, CONVEYOR KHY-M9129-100 L=3111mm
ノズル各種
タイプ A 標準用
NOZZLE 301A ASSY. KHN-M7710-A1X
NOZZLE 302A ASSY. KHN-M7720-A1X
タイプ A 狭隣接用
NOZZLE 311A ASSY. KHY-M7710-A1X
NOZZLE 312A ASSY. KHY-M7720-A1X
NOZZLE 313A ASSY. KHY-M7730-A0X
標準・狭隣接共通
NOZZLE 303/314A ASSY. KHY-M7740-A0X
NOZZLE 304/315A ASSY. KHY-M7750-A0X
c
注意
部品番号は予告無く変更される場合があります。発注時には代理店に必ず確認してください。
1-4
1
2.1.2 交換部品 ( 故障時 )
本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあるが、交換作業後
マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明します。
交換部品
故障時
ソレノイドバルブ
排気口
BIT交換用プラグ
フィルター交換用プラグ
コンベアユニット用
バルブ
51102-L6-00
■ 交換部品リスト
名称 部品名称 部品番号 備考
エジェクター用 BIT
BIT KHY-M7154-01X エジェクター交換用 BIT
エジェクター & ブロー VALVE
VALVE KHY-M7153-00X エジェクター & ブローオペレート用
清掃用ブロー VALVE
VALVE KGS-M37P1-00X 清掃ブローオペレート用
コンベア用 VALVE
VALVE(SPARE) KHW-M8582-40X コンベアユニット用
フィーダーバルブ
VALVE KIT KGA-M37P0-00X フィーダー駆動用 (YG12F)
フィーダージョイント
JOINT ASSY KJV-M3407-A0X フィーダーエア供給ジョイント (YG12F)
c
注意
部品番号は予告無く変更される場合があります。発注時には代理店に必ず確認してください。
1-5
1
2.2 メンテナンスツール
2.2.1 クリーニングツール
クリーニングツール
同梱品
ノズル清掃ワイヤー
ノズル先端クリーニングテープ
51103-L6-00
■ クリーニングツールリスト
同梱品
名称 部品名称 部品番号 備考
ノズル清掃ワイヤー
NEEDLE ASSY KV8-M8883-A0X
ノズル先端クリーニングテープ
TAPE, CLEANER KGT-M8895-00X
c
注意
部品番号は予告無く変更される場合があります。発注時には代理店に必ず確認してください。
