1-4
1

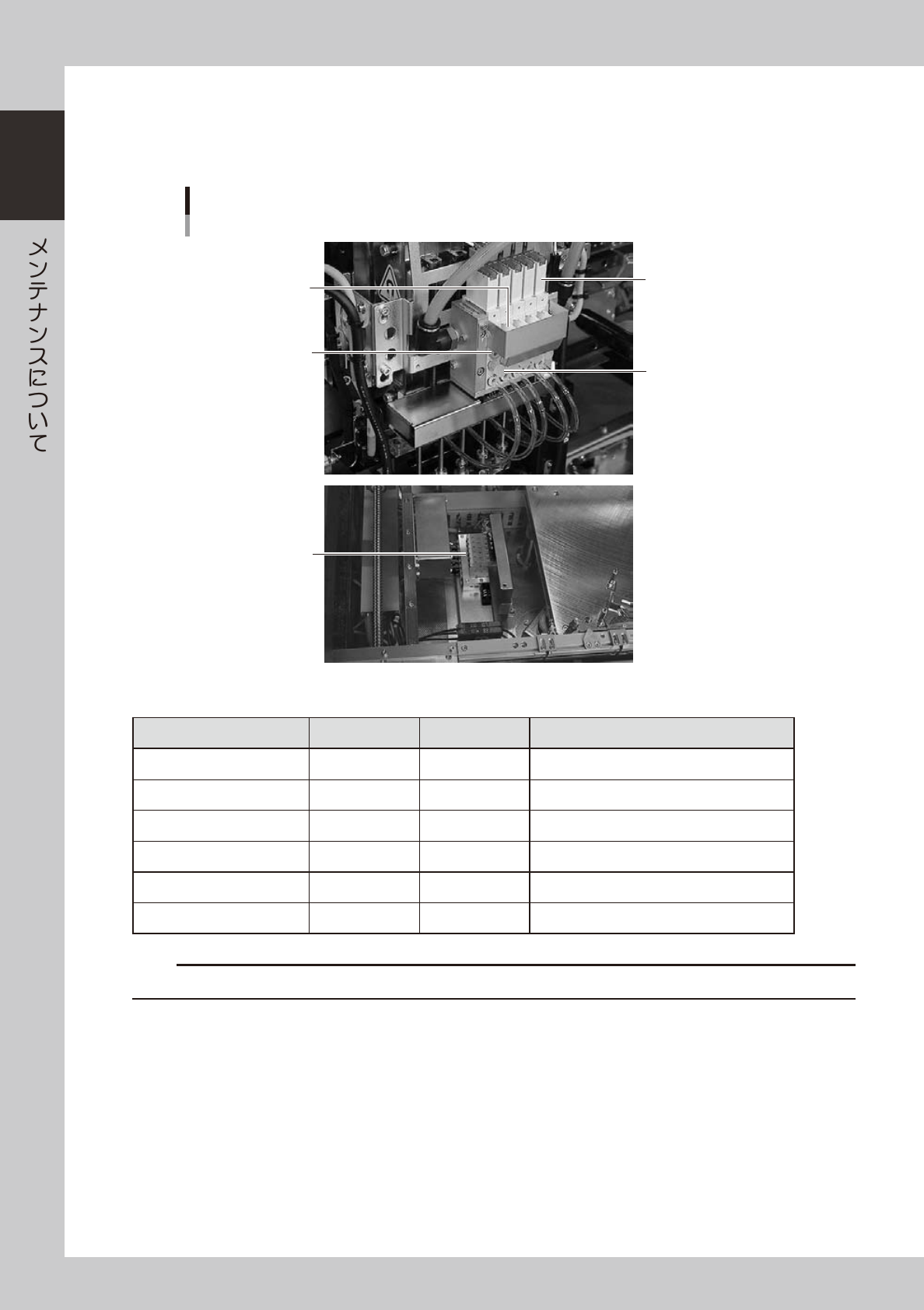

2.1.2 交換部品 ( 故障時 )
本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあるが、交換作業後
マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明します。
交換部品
故障時
ソレノイドバルブ
排気口
BIT交換用プラグ
フィルター交換用プラグ
コンベアユニット用
バルブ
51102-L6-00
■ 交換部品リスト
名称 部品名称 部品番号 備考
エジェクター用 BIT
BIT KHY-M7154-01X エジェクター交換用 BIT
エジェクター & ブロー VALVE
VALVE KHY-M7153-00X エジェクター & ブローオペレート用
清掃用ブロー VALVE
VALVE KGS-M37P1-00X 清掃ブローオペレート用
コンベア用 VALVE
VALVE(SPARE) KHW-M8582-40X コンベアユニット用
フィーダーバルブ
VALVE KIT KGA-M37P0-00X フィーダー駆動用 (YG12F)
フィーダージョイント
JOINT ASSY KJV-M3407-A0X フィーダーエア供給ジョイント (YG12F)
c
注意
部品番号は予告無く変更される場合があります。発注時には代理店に必ず確認してください。
1-5
1

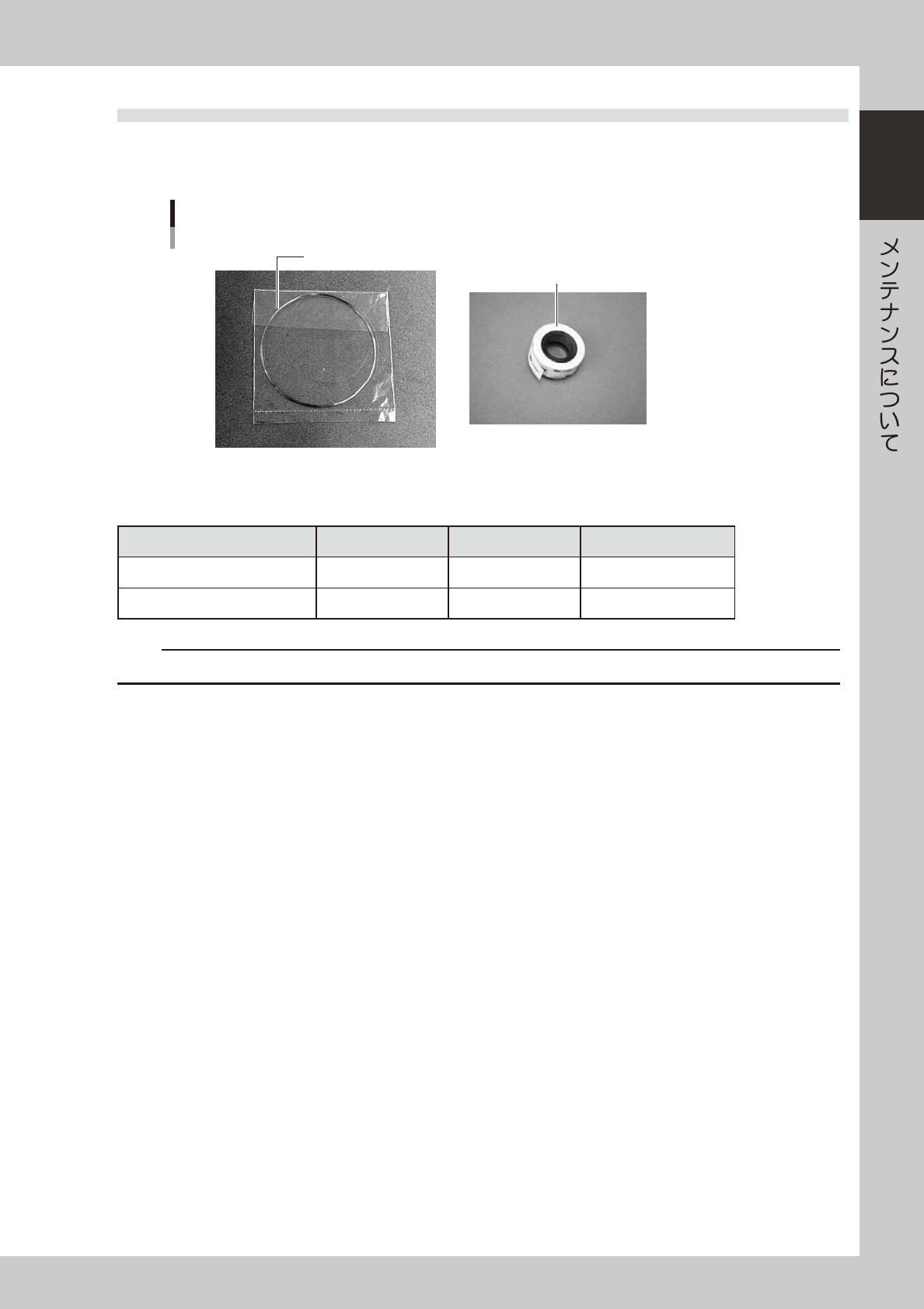

2.2 メンテナンスツール
2.2.1 クリーニングツール
クリーニングツール
同梱品
ノズル清掃ワイヤー
ノズル先端クリーニングテープ
51103-L6-00
■ クリーニングツールリスト
同梱品
名称 部品名称 部品番号 備考
ノズル清掃ワイヤー
NEEDLE ASSY KV8-M8883-A0X
ノズル先端クリーニングテープ
TAPE, CLEANER KGT-M8895-00X
c
注意
部品番号は予告無く変更される場合があります。発注時には代理店に必ず確認してください。
1-6
1

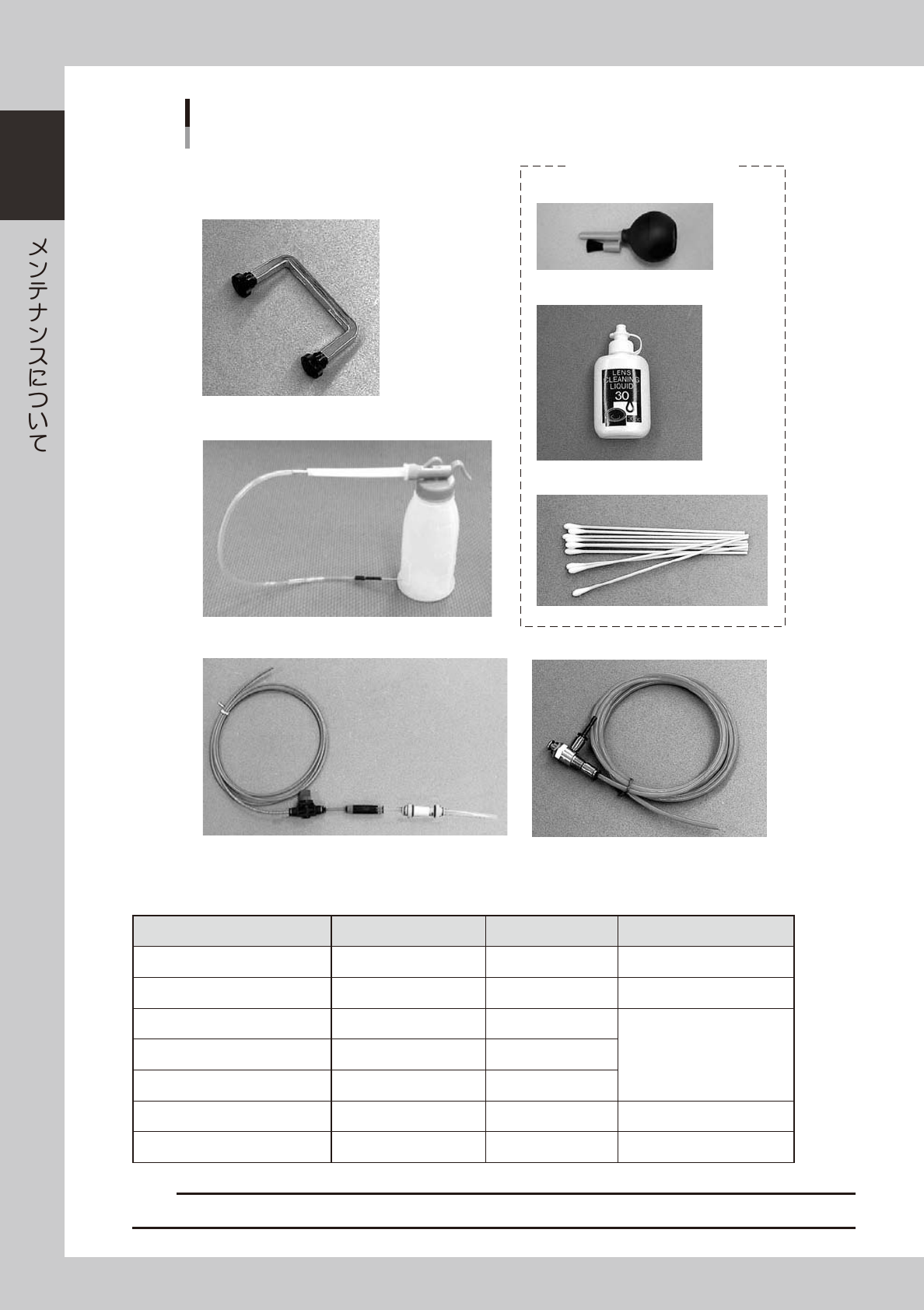

クリーニングツール
オプション購入品
ノズル清掃ワイヤー用ハンドル
エアガン
光学系清掃用綿棒
光学系ブラシ
レンズクリーナー
クリーニングキット
バキュームASSY.
CLEANER, VISION SET
51104-L2-00
■ クリーニングツールリスト
オプション購入品
名称 部品名称 部品番号 備考
ノズル清掃ワイヤー用ハンドル
NEEDLE CLEANER ASSY KV8-M8881-A0X Special Tool
エアガン
AIR GUN ASSY KU4-M8590-00X
光学系清掃用綿棒
SWAB KGA-M3802-00X
CLEANER, VISION SET
(KHW-M3801-A0X)
光学系ブラシ
BLOWER KGA-M3803-00X
レンズクリーナー
CLEANER, LENS KGA-M3801-00X
クリーニングキット
CLEANING KIT KHN-M8860-00X
バキューム ASSY
VACUUM ASSY KHY-M88V0-A0X 清掃用 ( バキューム )
c
注意
部品番号は予告無く変更される場合があります。発注時には代理店に必ず確認してください。
