3-7 3 2.2 各軸の点検 ( 毎月 ) X、Y、W 軸および PU( プッシュアップ ) 軸のボールスクリューとリニアガイドを点検してください。点検ポ イントは下記のとおりです。 n 要点 X 、Y 軸にはグリス飛散防止カバーが付いていますので、点検時には後述の「グリス飛散防止カバーの取り外し方法」を参照 してカバーを外してから点検作業を実施してください。 点検ポイント 1. ボールスクリューおよびリニアガイド上に異物が付着し…

3-6
3
2.毎月または隔月
ここでは点検後の清掃および給油を中心に行います。
2.1 ノズルエア経路の清掃 ( 毎月 )
e
1
ノズルを取り外します。
非常停止ボタンを押して、ノズルを取り外してく
ださい。作業を安全に行うため、必ずマシンを非
常停止状態にしてください。
c
注意
ノズルステーション ( オプション ) を装備したマシンは、必
ずノズルをステーションに戻してください。
2
エアブローします。
ノズル内部をノズルの両サイドからエアガンで吹
いてください。
51310-L6-10
n
要点
汚れがひどい場合は、下記の Step3、4 を実行してください。
3
ノズル孔を清掃します。
ノズル孔にノズル清掃用ワイヤーを通して清掃し
てください。右図のように指に挟むか専用ハンド
ルを使ってワイヤーを固定してノズルを動かして
清掃します。
51311-L6-00
4
エアブローします。
ノズル清掃用ワイヤーを取り外して、ノズル内部
を Step2 と同様にエアガンで吹いてください。
51312-L6-00
引き続きバフィング部の点検と清掃を行ってくださ
い。( 本章「1.1.1バフィング部の点検と清掃」参照 )
ノズル孔の清掃
Step 3
専用
ハンドル
(オプション)
ノズル ノズル清掃用ワイヤー
エアブロー
Step 4
ノズル
エアガン
(オプション)
エアブロー
Step 2
ノズル先端側を
差し込みブロー
エアチューブ(黒)
エアガン
(オプション)
エアチューブ(オレンジ)
エア供給部へ
ノズル取り付け側
からブロー

3-7
3
2.2 各軸の点検 ( 毎月 )
X、Y、W 軸および PU( プッシュアップ ) 軸のボールスクリューとリニアガイドを点検してください。点検ポ
イントは下記のとおりです。
n
要点
X 、Y 軸にはグリス飛散防止カバーが付いていますので、点検時には後述の「グリス飛散防止カバーの取り外し方法」を参照
してカバーを外してから点検作業を実施してください。
点検ポイント
1. ボールスクリューおよびリニアガイド上に異物が付着していないか ?
ボールスクリューおよびリニアガイド上にチップなどが飛んで付着していないか確認してください。
2. ボールスクリューおよびリニアガイド上のグリスの状態は適切か ?
グリスが流れ落ちたり飛び散って全く付いていない、または変色して固まっていないか状態を確認してください。
3. ボールスクリューから異音はしていないか ?
非常停止を押した状態で、X 軸または Y 軸を手で押してみて異音がしないか確認してください。
対処方法
1. チップなどを噛み込むとボールスクリューおよびリニアガイドを痛める原因となりますので、付着している場合はグリ
スごと拭き取るかピンセットなどで取り除いてください。
2. 後述の「清掃・給油」方法を参照してグリスアップを行ってください。
3. 上記 1. および 2. の対処方法を行っても異音がする場合にはヤマハまたは代理店にご相談ください。
c
注意
本機は強磁界を発生する部分があり、メンテナンス作業でマシン内に体を入れる際には注意が必要です。強磁界に関する注意事
項は巻頭の「安全の手引き」に記されていますので、必ず読むようにしてください。

3-8
3
2.3 X,Y,W 軸の清掃・給油 ( 隔月 )
X、Y、W 軸のボールスクリューやリニアガイドの清掃と給油方法について説明します。グリスガンと指定グリ
ス (NSL) を用意してください。
c
注意
グリスの使用に関しては、第 1 章「2.2.2給油ツール・グリス」の取り扱いに関する注意事項をお読みください。
c
注意
X、Y、W 軸のボールスクリューやリニアガイドからの異音等発生した場合には販売代理店もしくはヤマハに連絡してください。
お客様での分解清掃は保障の対象外となります。
2.3.1 X,Y,W 軸ボールスクリューの清掃・給油
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2

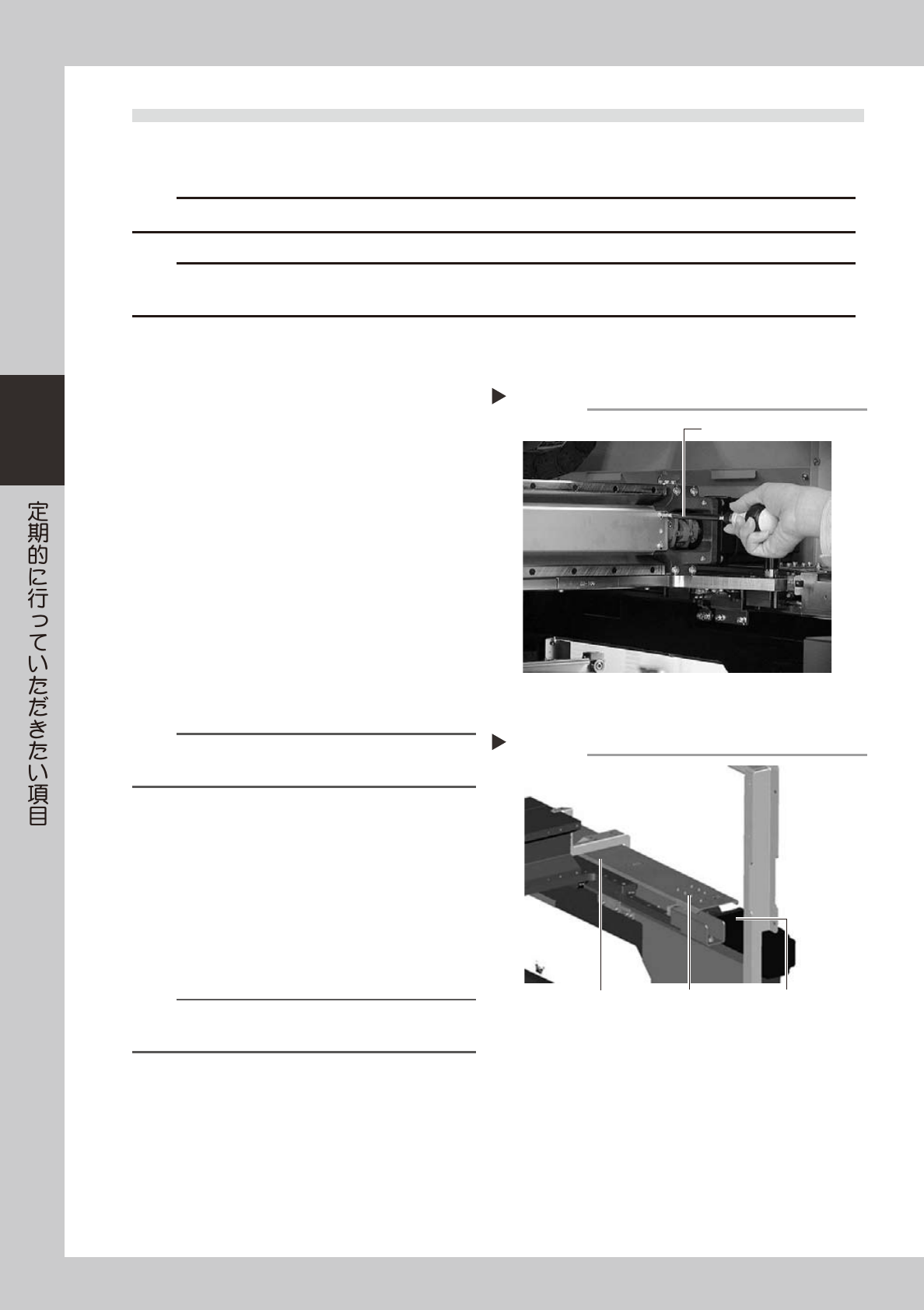

グリス飛散防止カバーを取り外します。
X 軸と Y1、Y2 軸のグリス飛散防止カバーを取り
外してください。
X軸
1. プラスドライバーでグリス飛散防止カバー左
側のカバー固定ネジを外します。
2. ヘッドを左側いっぱいまで移動させ、プラス
ドライバーでグリス飛散防止カバー右側のカ
バー固定ネジを外します。
3. グリス飛散防止カバーを右側に引き抜いて取
り外します。
51305-L6-00
参考
X 軸のグリス飛散防止カバーを取り付けるときは、上記手
順の逆の手順で作業を行ってください。
Y1、Y2 軸
1. 6 角レンチでグリス飛散防止カバー後側のカ
バー固定ボルトを外します。
2. ヘッドを後側いっぱいまで移動させ、グリス
飛散防止カバー前側のカバー固定ボルトを外
してください。
3. グリス飛散防止カバーを前側に引き抜いて取
り外します。
51306-L6-00
参考
Y 軸のグリス飛散防止カバーを取り付けるときは、上記手
順の逆の手順で作業を行ってください。
X軸グリス飛散防止カバーの取り外し
プラスドライバー
Step 2
Y軸グリス飛散防止カバーの取り外し
Y軸ボールスクリュー
カバー
Step 2
Y軸ボールスクリュー
カバー固定ボルト
Y軸モーター
