3-25
3

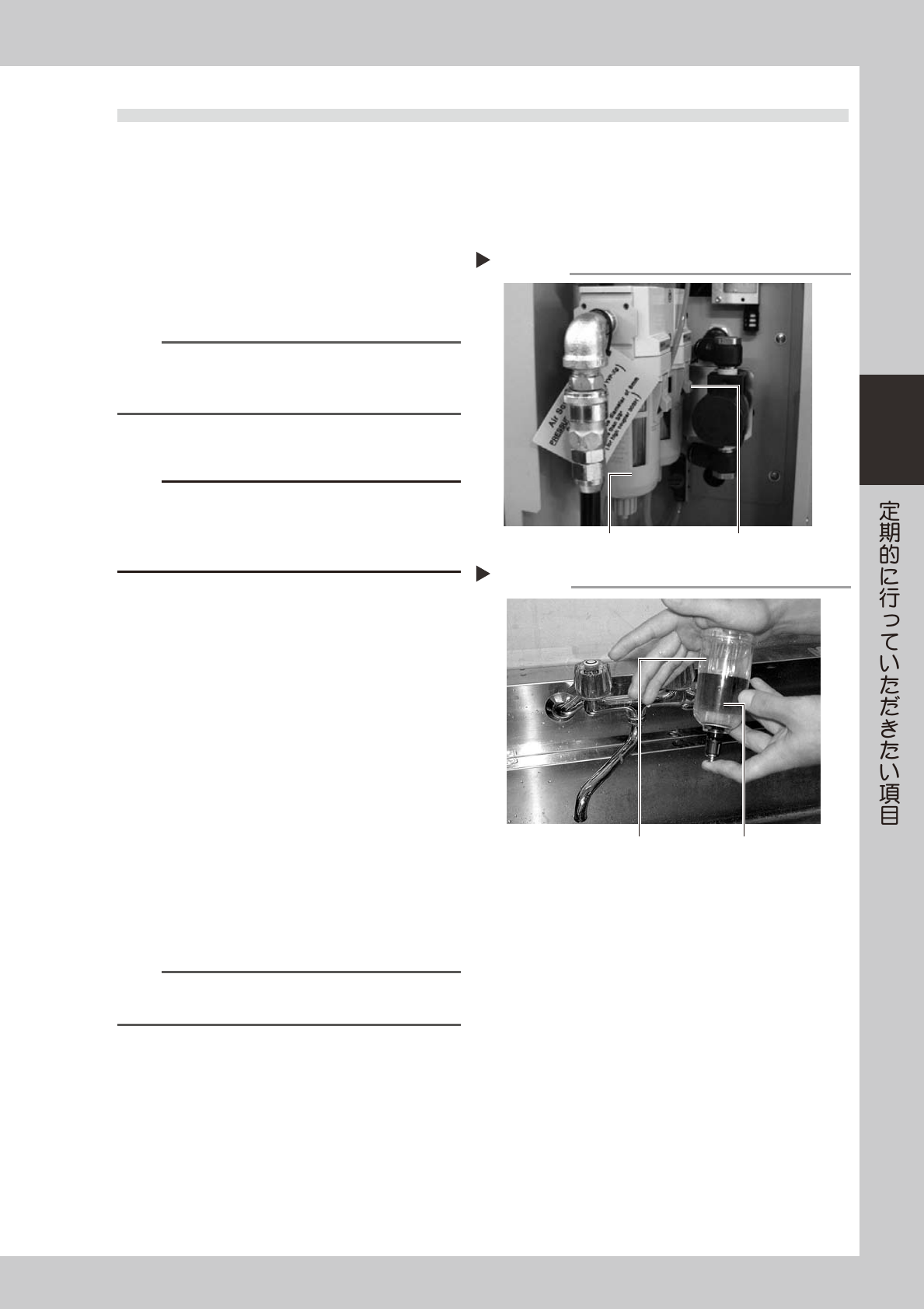

3.5 エア / ミストフィルターの点検・清掃
エアコンプレッサー内のオイル、水、不純物などがマシン内に入り込まないように、エア / ミストフィルター
が使用されています。これらのフィルターの点検・清掃方法を下記に示します。( エアカプラーに近い方がエア
フィルター、遠い方がミストフィルターです。)
■フィルターカップの清掃
1
カップ内をチェックします。
カップ内にオイルまたは水が入っているか確認し
てください。汚れている場合は、以下の手順に従っ
て清掃してください。
参考
カップ下端のドレインコックは、オートドレインタイプで
す。カップ内に油や水が溜まると自動的に排出しますので、
ホースなどを取り付けておくことをお勧めします。
2
エアカプラーを外します。
c
注意
オイル、水、不純物などが飛散しないように注意してくだ
さい。
カプラーを外すときに大きなエアー排気音がしますので注
意してください。
3
カップを取り外します。
カップのボタンを押しながら左に回し、下に引き
抜いてください。
51325-L6-00
4
カップ内の汚れを清掃します。
1. カップを軽く水洗いします。
2. 水で薄めた中性洗剤でさらに中を洗います。
3. エアブローした後、ウエスなどで水分を拭き
取ります。
51326-L6-00
5
カップを取り付けます。
1. カップのボタンを取り外した位置に合わせ、
カップを上に押し上げます。
2. カチンと音がするまでカップを右側に回して
ください。
n
要点
引き続きフィルターの清掃を行う場合は、カップを取り外
したまま次項「フィルターの清掃」に移ってください。
6
エアカプラーを取付けます。
エアカプラーを接続して、エア漏れがないことを
確認してください。
カップの取り外し
Step 3
フィルターカップ ボタン
カップの洗浄
Step 4
フィルターカップ
水で薄めた中性洗剤
3-26
3

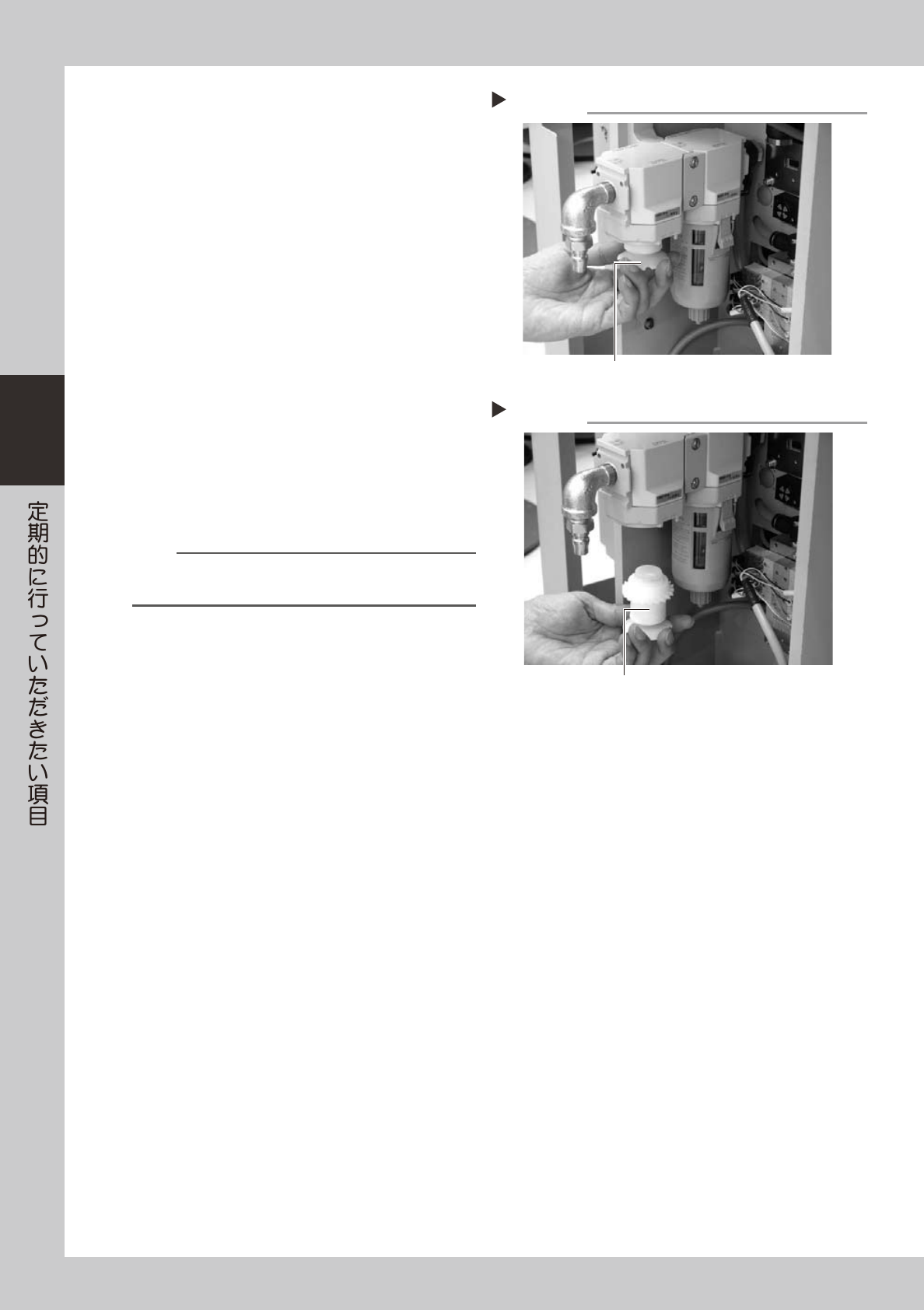

■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって ( 上から見て時計方向に ) フィ
ルターを取り外してください。
51327-L6-00
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
51328-L6-00
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。
エアフィルターの取り外し
Step 2
緩めて取り外す
エアフィルターの取り付け
Step 4
フィルター
3-27
3

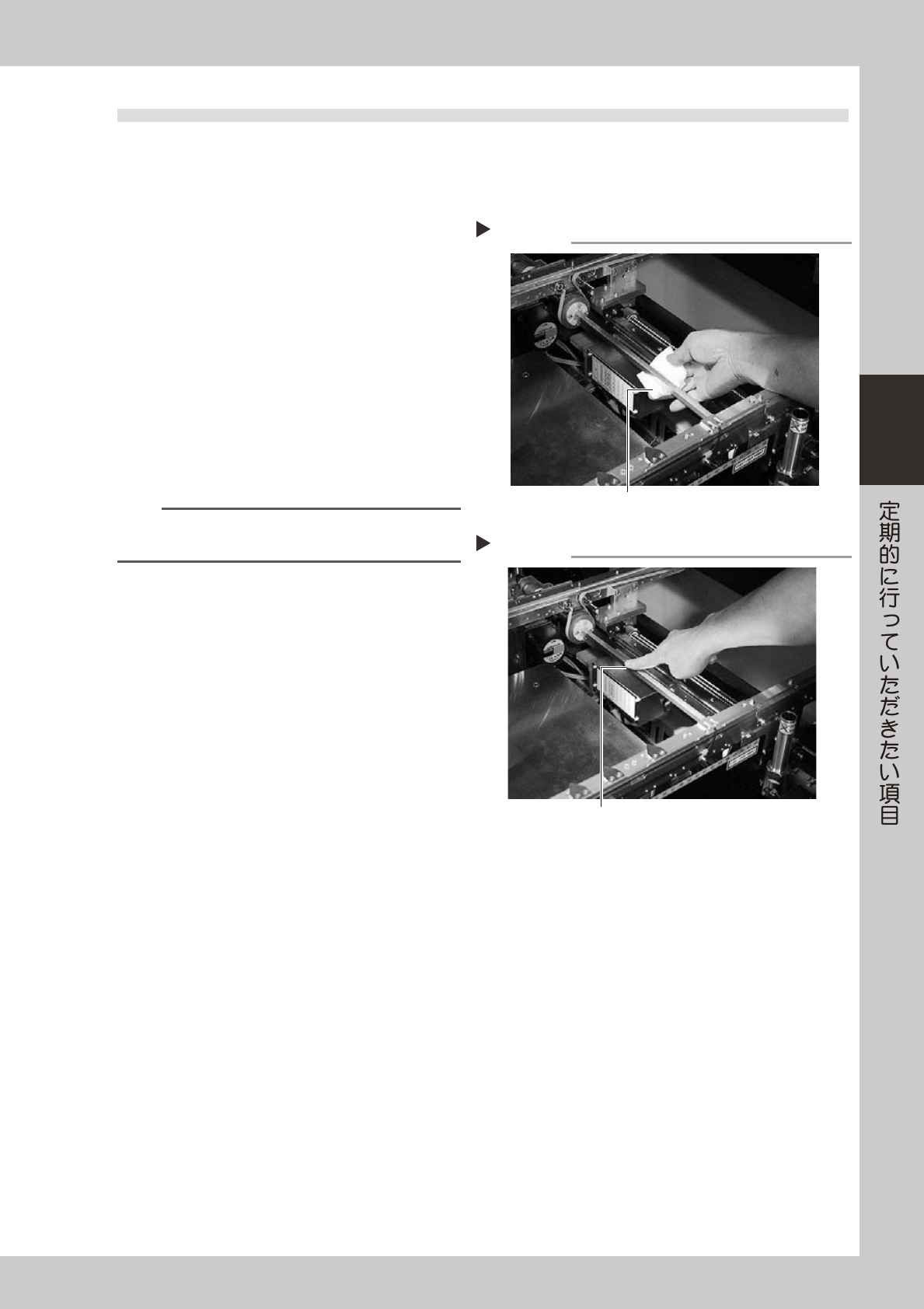

3.6 6 角スプラインの清掃・給油
W 軸コンベアの 6 角スプラインの清掃と給油方法について説明します。給油箇所と給油形態に関しては、第 4
章の「給油箇所一覧表」を参照してください。指定グリス (NSL) を用意してください。
1
6 角スプライン部を清掃します。
1. 手動操作で基板幅を最大に設定し、非常停止
状態にします。
e
2. 6 角スプライン全体をゴミが発生しないペー
パーウエス ( クリーンルーム用 ) などで古い
グリスや汚れを拭き取ります。
3. 非常停止を解除し、基板幅を狭めて残った部
分も拭き取ります。
51383-M7-00
2
グリスを塗布します。
手に指定のグリス (NSL) を付けて 6 角スプライン
の表面に均一に塗ってください。
n
要点
Step1 と同様に基板幅を調整して 6 角スプライン全体に塗っ
てください。
51388-M7-00
6角スプラインの清掃
Step 1
ウエス
6角スプラインのグリスアップ
Step 2
グリス
