3-28
3
4.6 ヶ月 /1 年

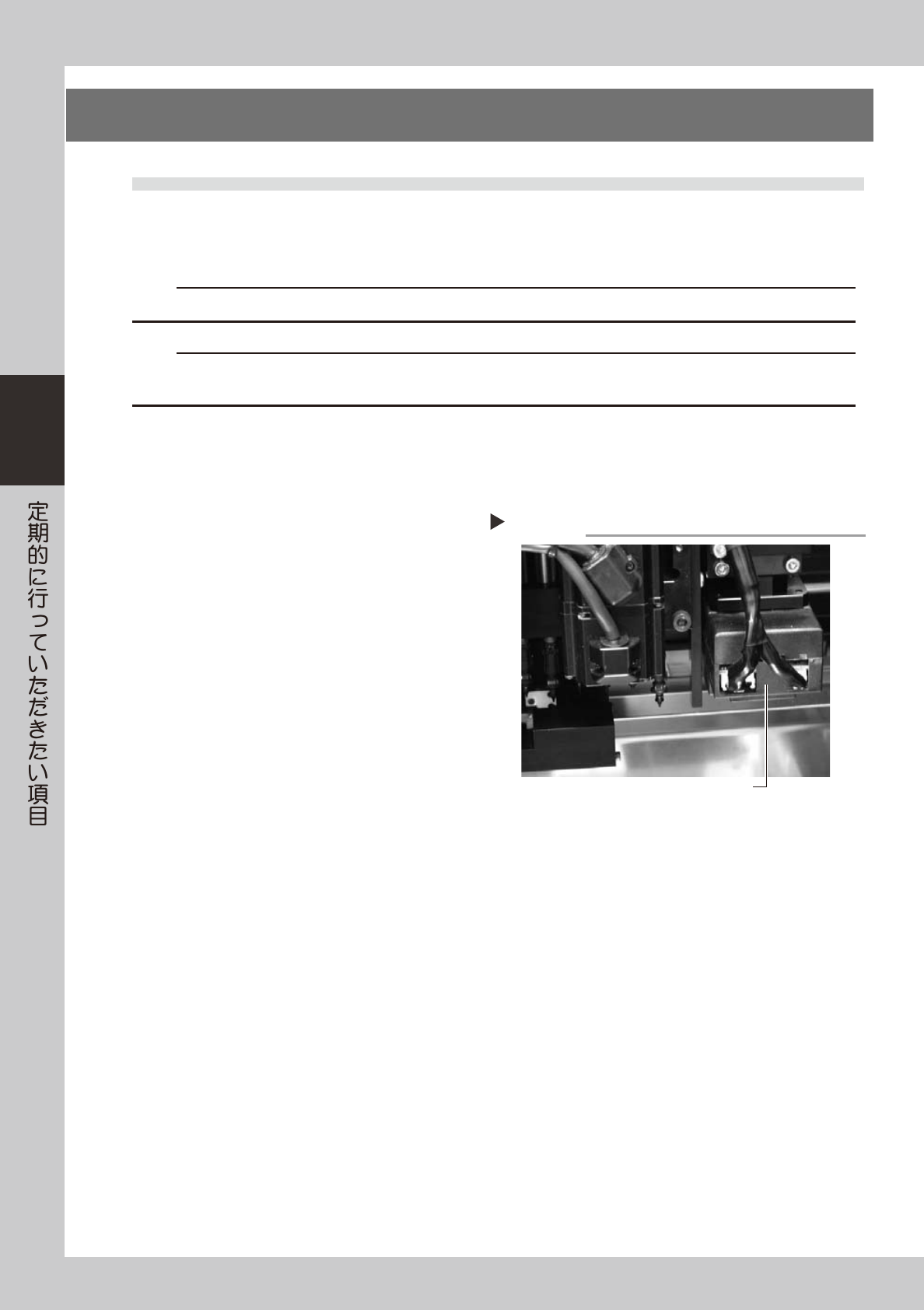

4.1 フィデューシャルカメラ照明ユニットの清掃 (6 ヶ月 )
ホコリなどで照明ユニットが汚れる場合がありますので、定期的に清掃することをお勧めします。作業を安全
に行うため、マシンが非常停止状態、あるいはマシンの電源スイッチが OFF になっていることを確認してくだ
さい。
c
注意
清掃時にカメラ各部に強い力を与えないように注意してください。カメラの光軸調整が狂うことがあります。
c
注意
照明等のトラブルや問題が発生した場合には販売代理店もしくはヤマハに連絡してください。お客様での分解清掃は保障の対象
外となります。
■フィデューシャルマーク認識カメラ
フィデューシャルマーク認識カメラはヘッド部に取り付けられています。このカメラの照明ユニットを清掃し
ます。
・ 清掃方法
ゴミの出ないウエスにレンズクリーナーを数滴付けて
照明ユニット下部の拡散板を拭いてください。
51337-L6-00
ウエスで拭く
フィデューシャルカメラ照明
3-29
3

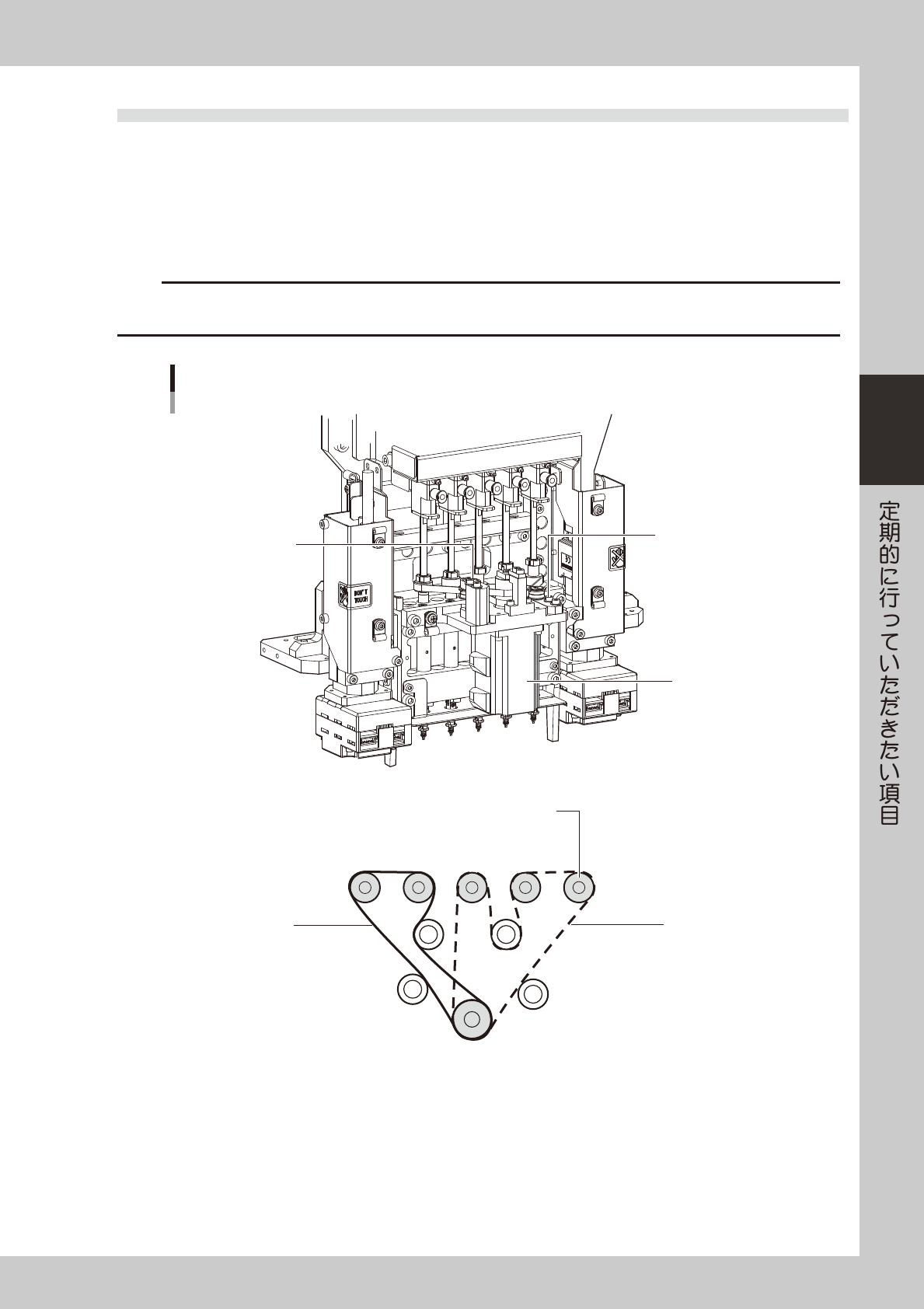

4.2 R 軸スプラインベルトの状態確認 (1 年 )
R 軸スプラインベルトは 2 本あります。各ベルトの状態を確認してください。
■R 軸スプラインベルトの確認ポイント
・ ベルトの摩耗や削れ等によるベルトのほつれが発生していないか ?
・ ベルトに亀裂や劣化によるひび割れ等が発生していないか ?
・ ベルトテンションに緩みが無いか、ベルトに緩みが無いか ?
c
注意
R 軸スプラインベルトに関するトラブルや問題が発生した場合には販売代理店もしくはヤマハに連絡してください。お客様での
分解清掃は保障の対象外となります。
No.1ヘッド用スプライン
スプラインベルト
R軸ベルト(上段)
R軸ベルト(下段)
ベルトテンショナー
ベルトテンショナー
ベルトテンショナー
ベルトテンショナー
R軸モータ
51345-L6-00
3-30
3

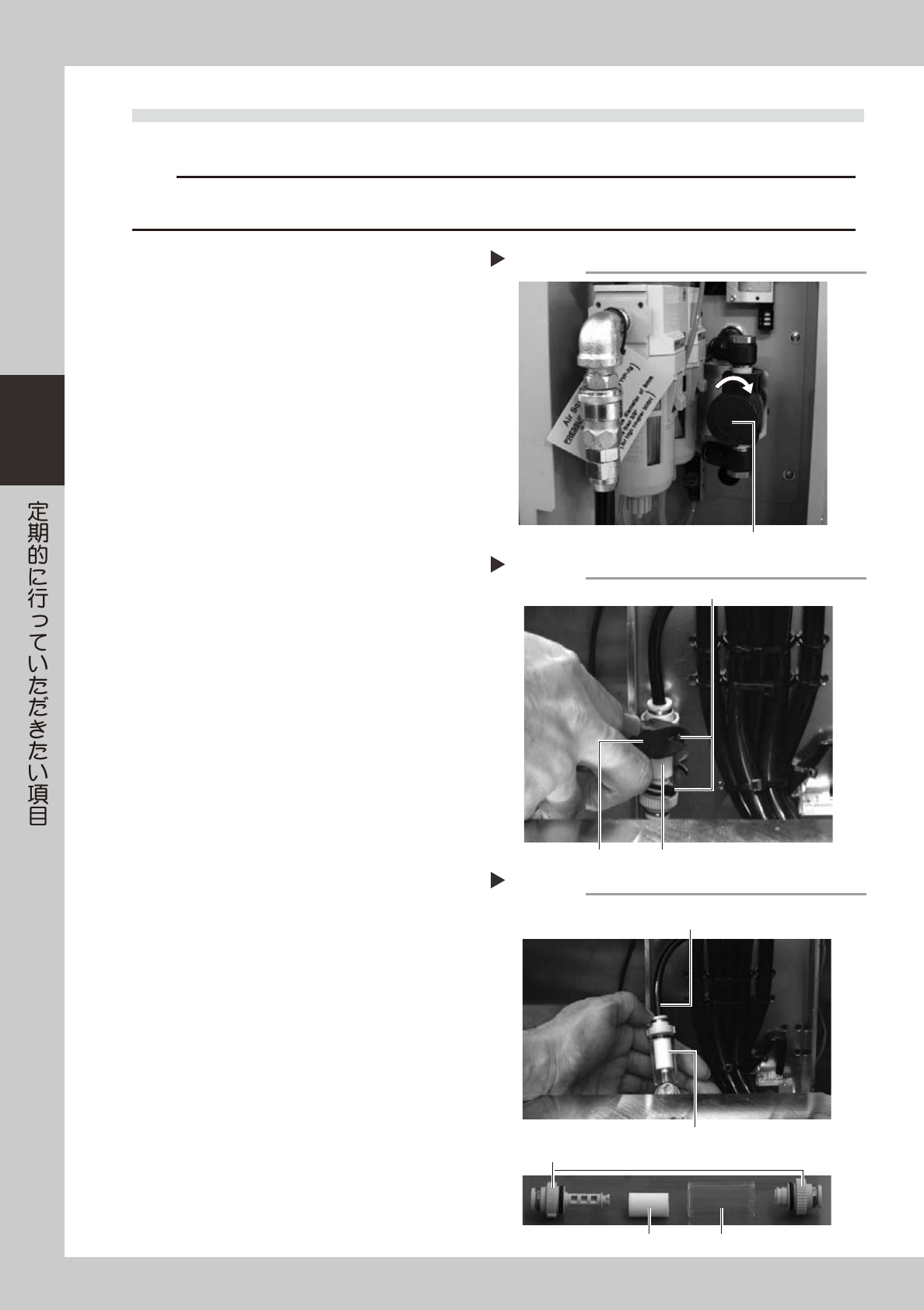

4.3
ブローステーションフィルターの清掃と交換 (1 年 )--- オプション
ブローステーション ( オプション ) を装備しているマシンのフィルター清掃方法と交換方法を説明します。
c
注意
ブローステーションの本体に関するトラブルや問題が発生した場合には販売代理店もしくはヤマハに連絡してください。お客様
での分解清掃は保障の対象外となります。
1
マシンの供給エアと電源を切ります。
1. ソフトウェアを終了してマシンの電源スイッ
チを OFF にしてください。
2. マシン左下パネル内の「エア供給 / 排出」バ
ルブを右に回してエア供給を止めてください。
51346-L6-00
2
フィルター周りの結束バンドを切りま
す。
ブローステーションのスタンド内側のフィルター
ユニットを固定している結束バンドをニッパーで
切断してください。
51347-L6-00
3
エアホースの片側を抜いてフィルター
を取り出します。
1. インラインフィルターユニットの片側のエア
ホースを抜きます。
2. フィルター両サイドのフィルタージョイント
キャップを 90 度回して外します。
3. 透明ケースを抜いてフィルターを取り出しま
す。
51348-L6-00
4
フィルターを清掃します。
取り外したフィルターの内側と外側からエアガン
でエアブローしてください。汚れがひどい場合は
新しいものと交換してください。
・ インラインフィルター ( ユニット )
KGR-M9934-01X INLINEFILTER
・ フィルター
KGR-M9934-FOX FILTER,SPARE
供給エアを切る
Step 1
エア供給/排出バルブ
結束バンドを切る
Step 2
結束バンド
ニッパー インラインフィルターユニット
フィルターを取出す
Step 3
エアホース
フィルター
フィルター透明ケース
インラインフィルターユニット
フィルタージョイントキャップ
