4-4 4 2.3 清掃用ブローバルブの交換 1 供給エアとマシンの電源を切ります。 ソフトウエアを終了してマシンの電源スイッチを OFF にし、さらにマシン左下パネル内の「エア供 給 / 排出」スイッチを右に回してエア供給を止め てください。 2 ヘッドを作業しやすい位置まで移動し ます。 3 清掃用ブローバルブのコネクタを外し ます。 51406-L6-00 c 注意 コネクタを取り外すときはハーネスを引っ張らないように してく…
4-3
4

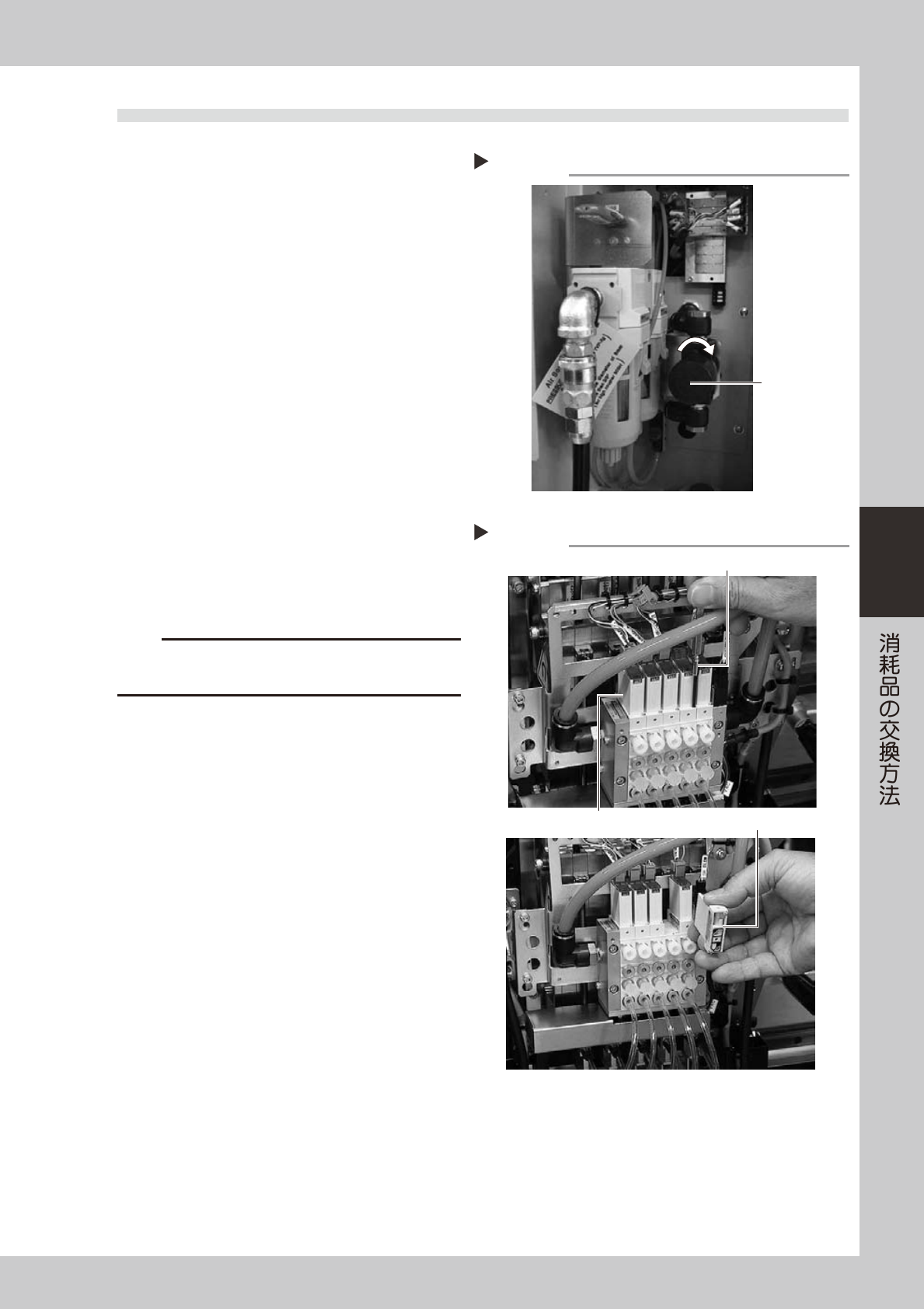

2.2 ソレノイドコイルの交換
1
供給エアとマシンの電源を切ります。
ソフトウエアを終了してマシンの電源スイッチを
OFF にし、さらにマシン左下パネル内の「エア供
給 / 排出」スイッチを右に回してエア供給を止め
てください。
51405-L6-00
2
ヘッドを作業しやすい位置に移動しま
す。
3
エジェクター用ハーネスのコネクタを
外します。
エジェクター用ハーネスのコネクタを全て外して
ください。
4
ソレノイドコイルを外します。
プラス精密ドライバーを使ってソレノイドコイル
を固定しているネジ (2 本 ) を取り外してくださ
い。
51426-L6-00
5
新しいソレノイドコイルを取り付けま
す。
c
注意
ソレノイドコイルを交換する場合は、ガスケットが埋め込
まれていますので落とさないようにしてください。
6
ハーネスを接続します。
エジェクター用ハーネスのコネクタを元どおりに
接続してください。
7
供給エアとマシンの電源を投入します。
マシンを起動し原点復帰を行ってください。
8
動作を確認します。
第 3 章「3.1.2ブローバルブの動作確認」と同じ
方法で負圧を発生させ、異常な数値が出ないこと
を確認してください。
供給エアを切る
Step 1
「エア供給/排出」
スイッチ
ソレノイドコイルの取り外し
Step 4
プラス精密ドライバー
ソレノイドコイル
ガスケット
4-4
4

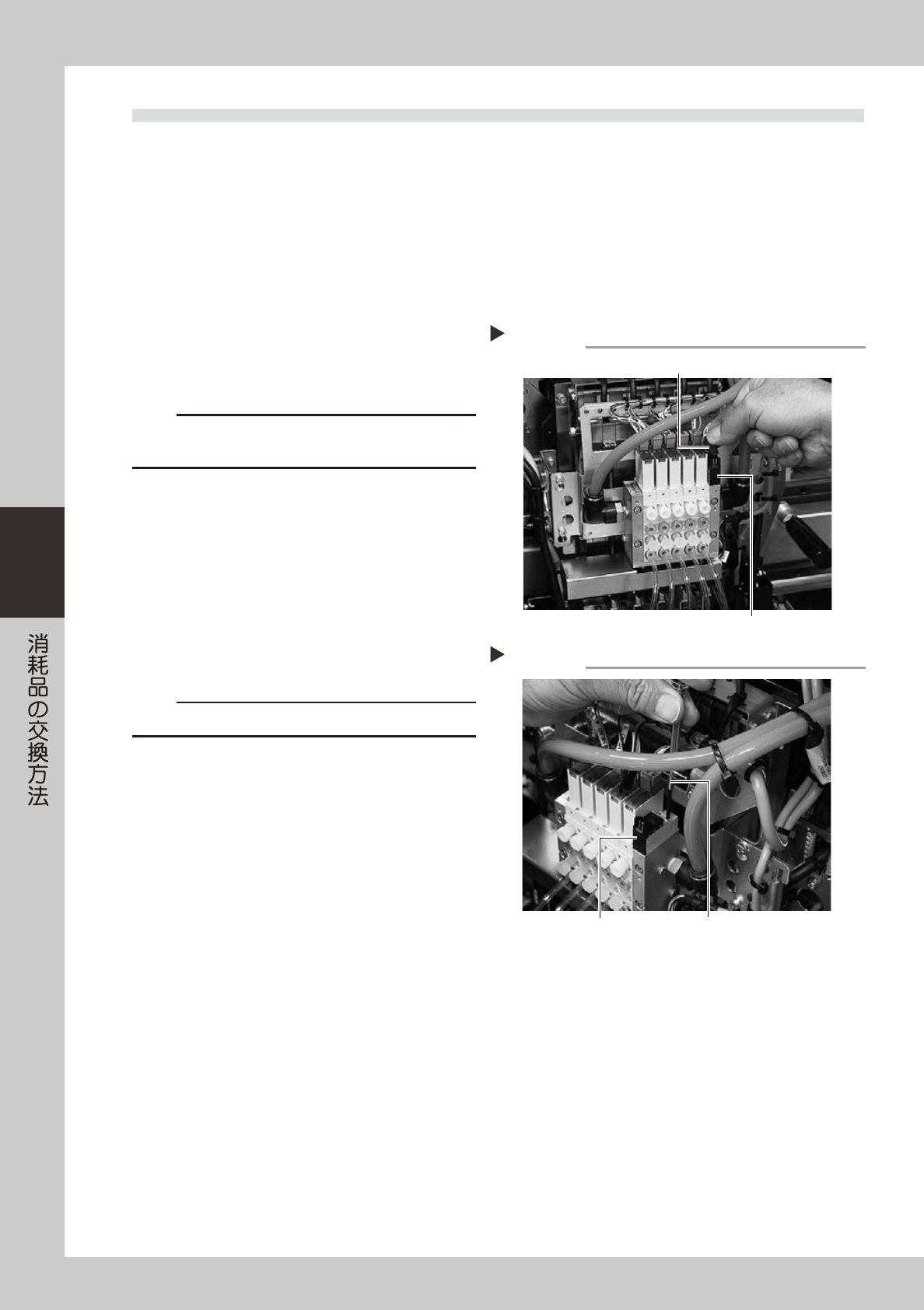

2.3 清掃用ブローバルブの交換
1
供給エアとマシンの電源を切ります。
ソフトウエアを終了してマシンの電源スイッチを
OFF にし、さらにマシン左下パネル内の「エア供
給 / 排出」スイッチを右に回してエア供給を止め
てください。
2
ヘッドを作業しやすい位置まで移動し
ます。
3
清掃用ブローバルブのコネクタを外し
ます。
51406-L6-00
c
注意
コネクタを取り外すときはハーネスを引っ張らないように
してください。
4
清掃用ブローバルブを取り外します。
プラス精密ドライバーでブローバルブの固定ネジ
2 本を緩め、ブローバルブを取り外してください。
51407-L6-00
5
Step4 と逆の手順で新しい清掃用ブロー
バルブを取り付けます。
エアホースやコネクターも元どおりに接続してく
ださい。
c
注意
ガスケットの紛失、裏表、挟み込みに注意してください。
6
供給エアとマシンの電源を入れます。
マシンを起動し原点復帰を行ってください。
7
動作を確認します。
第 3 章「3.1.3清掃用ブローバルブの動作確認」
と同じ方法で負圧を発生させ、異常な数値が出な
いことを確認してください。
コネクタの取り外し
Step 3
ブロー用コネクタ
ブローバルブ
清掃用ブローバルブの取り外し
Step 4
プラス精密ドライバーブローバルブ
4-5
4

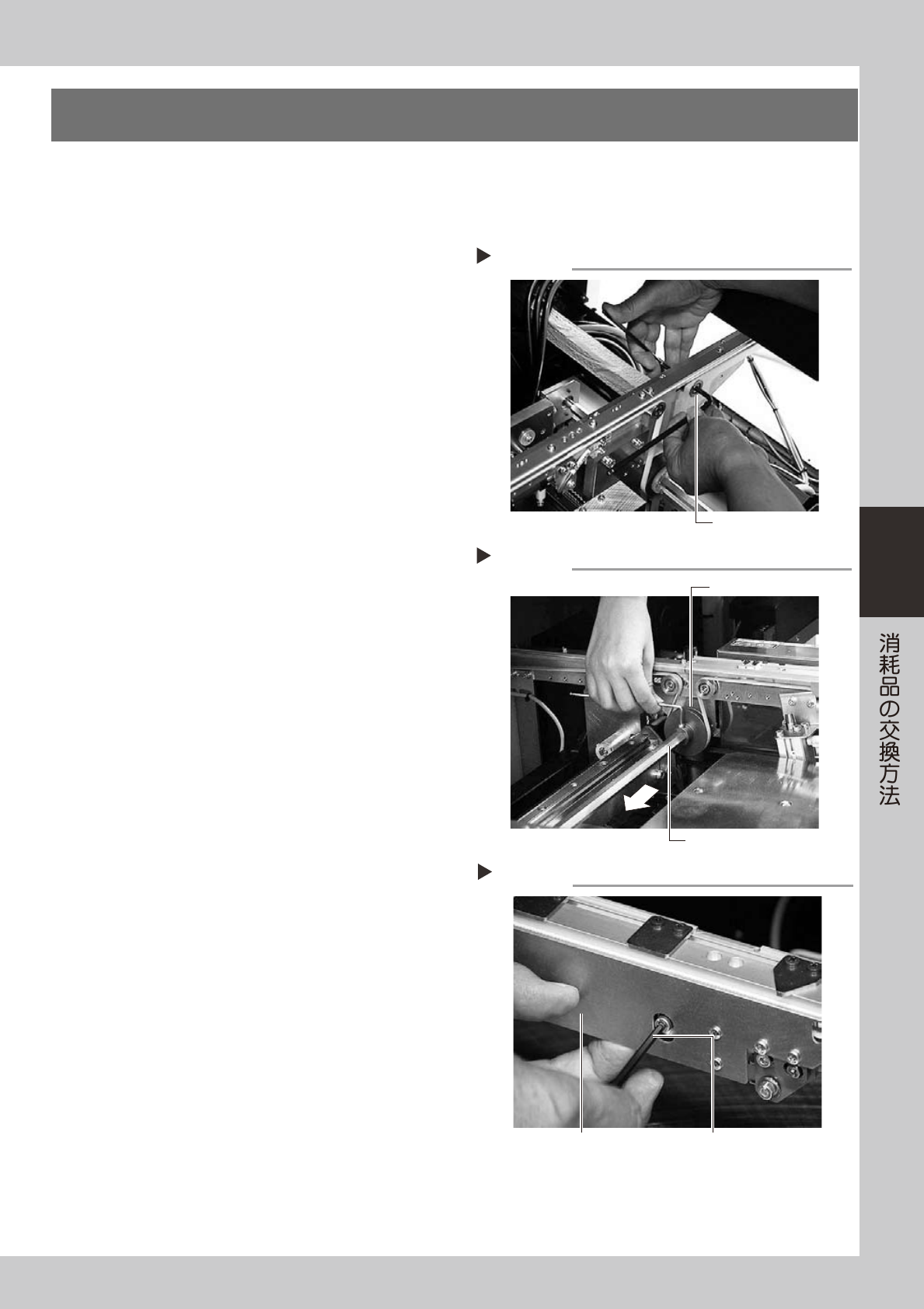

3.基板搬送部の清掃とベルト交換
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
ベルトを緩めます。
六角レンチ (4) でテンショナーボルトを緩めて、
長穴いっぱい ( 緩む方向 ) にテンショナーを移動
してください。
51417-L6-00
3
ベルトを取り外します。
六角レンチ (3) でベルト駆動用プーリーのボルト
を外し、シャフトを引き抜きます。ベルトをプー
リーから外しシャフトとの隙間から抜き取ってく
ださい。
51418-L6-00
4
基板クランプ Assy を取り外します。
六角レンチ (3) で基板クランプ Assy固定ボルト (4
箇所 ) を外して基板クランプ Assy を取り外しま
す。
51419-L6-00
シャフトの取り外し
Step 3
シャフト
駆動用プーリー
ベルトテンションを緩める
Step 2
テンショナーボルト
基板クランプAssyを取り外す
Step 4
基板クランプAssy 基板クランプAssy固定ボルト
