4-7 4 4. 給油箇所一覧表 各部の給油箇所と周期および作業方法について説明します。 ■ 使用グリスについて 給油に使用するグリスはヤマハ指定のものをお使いください。 グリス名称 : NSL 部品番号 : K48-M3856-00X 4.1 X 軸リニアガイドとボールスクリュー X軸リニアガイド部 X軸リニアガイド部 X軸の給油箇所 リニアガイド＆ボールスクリュー グリスニップル（小）２ヶ所 グリスニップル（大）２ヶ所 X軸…
4-6
4
5
コンベアからベルトを取り外します。
51421-L6-00
6
搬送部を清掃します。
コンベアフレームと基板ガイドの隙間を細いブラ
シ、またはウエスで清掃してください。
7
新しいベルトを取り付けます。
1. 新しいベルトをプーリーに掛けながらベルト
を仮り付けしてください。
2. シャフトをプーリーに接続してボルトを取り
付けてください。
3. ベルトテンションナーを移動してテンション
をかけながらボルトを締めてください。
c
注意
ベルトテンショナー ( プーリー ) の締め付けトルクは、必ず
5.5N・m に設定してください。
8
基板クランプ Assy を取り付けます。
1. 基板クランプ Assy を元の位置にはめ込み固
定ボルトで仮締めします。
2. [ 装置 ] ー「コンベア」タブの [ 基板クランプ ]
ボタンを押してクランプさせた状態で仮締め
していたボルトを締め付けてください。
51422-L6-00
c
注意
調整はエアを供給して基板クランプを上げた状態で行って
ください。
9
ベルトの組み付け状態を確認します。
1. [ 装置 ] ー「コンベア」タブの [ 基板クランプ ]
ボタンを再度押してアンクランプします。こ
のとき、基板クランプ先端の位置がベルト上
面より約 0.5mm 低い位置にあるか確認してく
ださい。
2. [ 装置」ー「コンベア」タブの [ コンベア駆動 ]
ボタンでベルトを回転させて動作状態を確認
してください。
3. コンベアベルトの回転ムラがあったりベルト
のたわみが大きい場合は、テンショナーボル
トの位置を調整し、再度回転させて確認しな
がら調整してください。

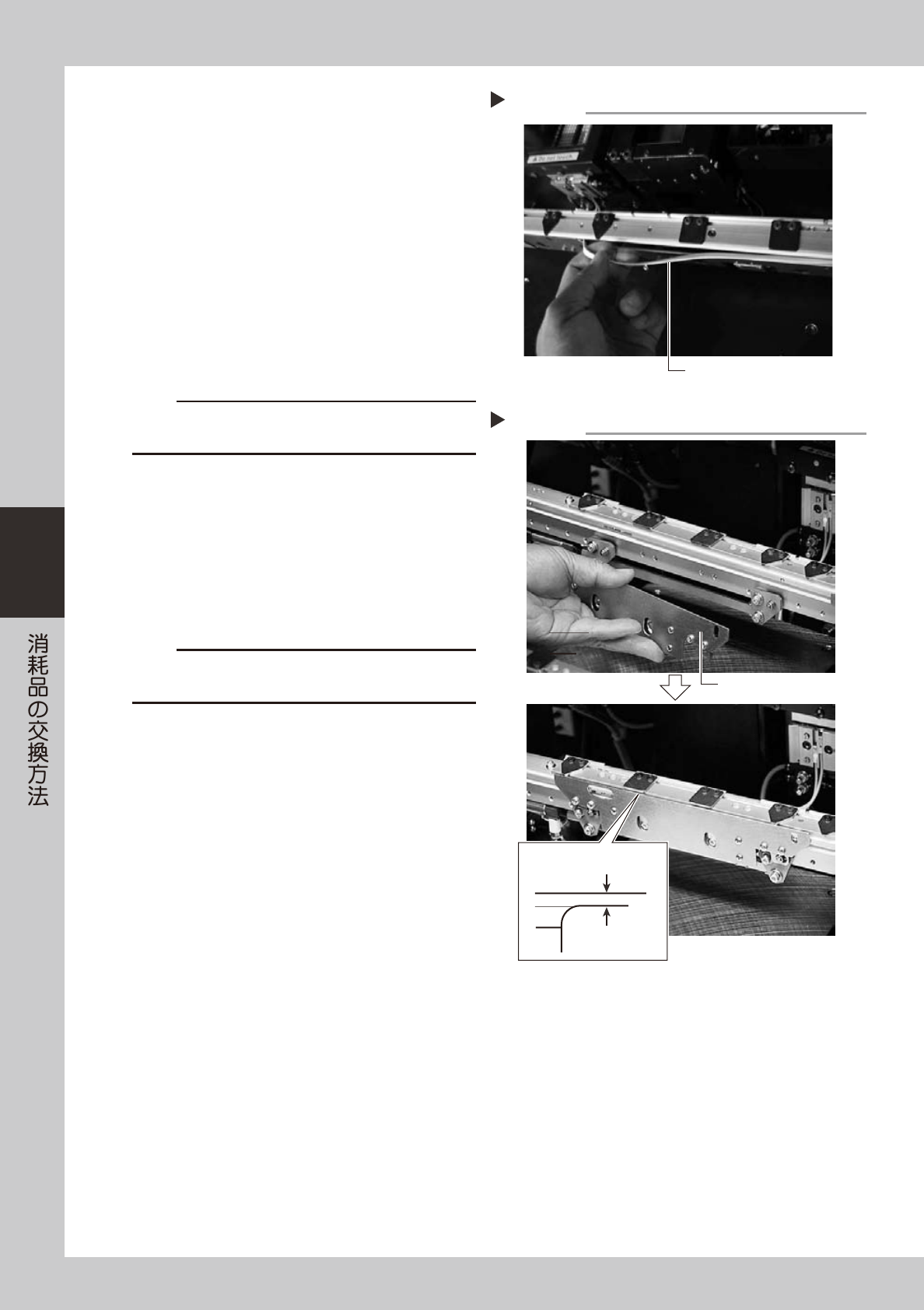

コンベアからベルトを取り外す
Step 5
ベルトを引き抜く
基板クランプAssyの取り付け
Step 8
基板クランプAssy
0.5 mm
基板クランプ
ベルト上面
4-7
4
4.給油箇所一覧表
各部の給油箇所と周期および作業方法について説明します。
■ 使用グリスについて
給油に使用するグリスはヤマハ指定のものをお使いください。
グリス名称 : NSL
部品番号 : K48-M3856-00X
4.1 X 軸リニアガイドとボールスクリュー
X軸リニアガイド部
X軸リニアガイド部
X軸の給油箇所
リニアガイド＆ボールスクリュー
グリスニップル（小）２ヶ所
グリスニップル（大）２ヶ所
X軸ボールスクリュー部
グリスニップル（大）1ヶ所
グリスガン：
手塗り ：
給油部位 給油箇所 周期 作業方法
リニアガイド 4
1回／2カ月
グリスガン：折り曲げタイプノズル
ボールスクリュー 1 グリスガン：標準ノズル
51435-M7-00
4-8
4
4.2 Y 軸リニアガイドとボールスクリュー
Y軸の給油箇所
Y軸リニアガイド部
グリスニップル
(前後2箇所)
グリスガン：
手塗り ：
Y軸ボールスクリュー部
グリスニップル
Y軸ボールスクリュー部
グリスニップル
Y軸リニアガイド部
グリスニップル
(前後2箇所)
給油部位 給油箇所 周期 作業方法
リニアガイド 4
1回／2カ月 グリスガン：標準ノズル
ボールスクリュー 2
51436-M7-00
4.3 PU 軸ボールガイドとボールスクリュー
PU軸の給油箇所
ボールスクリュー
ボールスクリュー
グリスガン：
手塗り ：
ボールガイド
ボールガイド
給油部位 給油箇所 周期 作業方法
ボールガイド 2
1回／2カ月 手塗り
ボールスクリュー 2
51437-M7-00
