4-8 4 4.2 Y 軸リニアガイドとボールスクリュー Y軸の給油箇所 Y軸リニアガイド部 グリスニップル (前後2箇所) グリスガン： 手塗り ： Y軸ボールスクリュー部 グリスニップル Y軸ボールスクリュー部 グリスニップル Y軸リニアガイド部 グリスニップル (前後2箇所) 給油部位 給油箇所 周期 作業方法 リニアガイド 4 1回 ／2カ 月 グリスガン：標準ノズル ボールスクリュー 2 51436-M7-00 4.3 P…
4-7
4

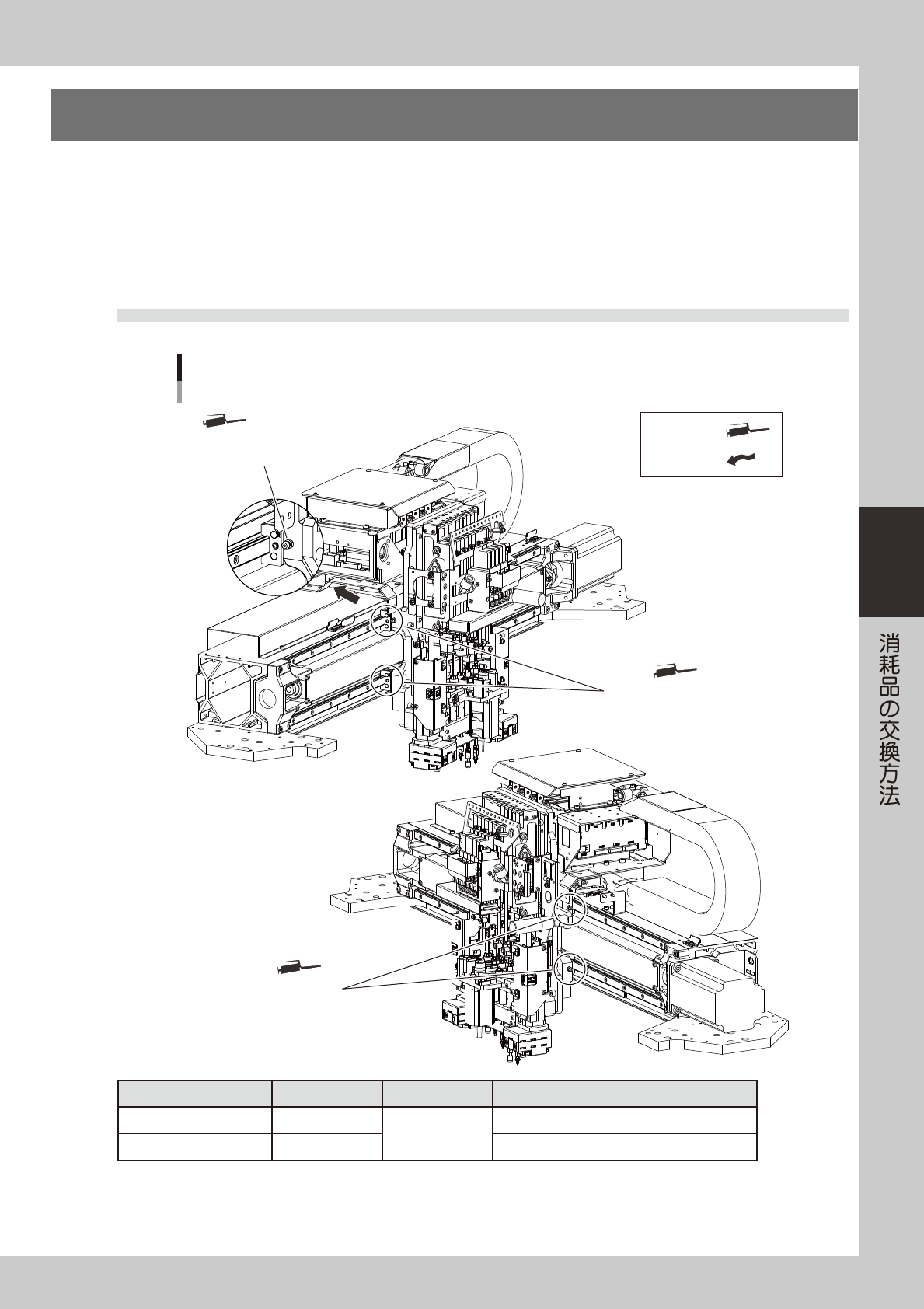

4.給油箇所一覧表
各部の給油箇所と周期および作業方法について説明します。
■ 使用グリスについて
給油に使用するグリスはヤマハ指定のものをお使いください。
グリス名称 : NSL
部品番号 : K48-M3856-00X
4.1 X 軸リニアガイドとボールスクリュー
X軸リニアガイド部
X軸リニアガイド部
X軸の給油箇所
リニアガイド＆ボールスクリュー
グリスニップル（小）２ヶ所
グリスニップル（大）２ヶ所
X軸ボールスクリュー部
グリスニップル（大）1ヶ所
グリスガン：
手塗り ：
給油部位 給油箇所 周期 作業方法
リニアガイド 4
1回／2カ月
グリスガン：折り曲げタイプノズル
ボールスクリュー 1 グリスガン：標準ノズル
51435-M7-00
4-8
4

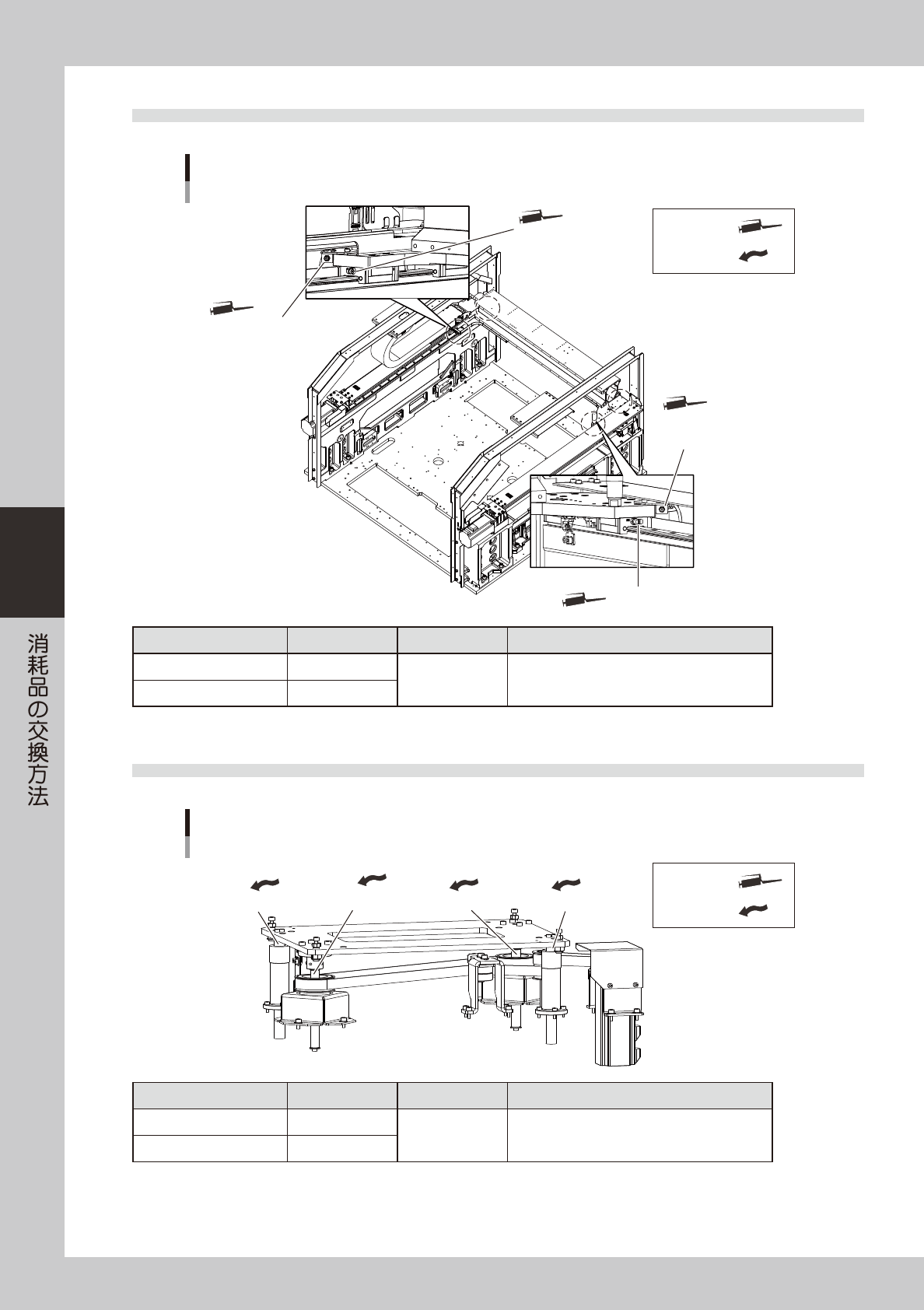

4.2 Y 軸リニアガイドとボールスクリュー
Y軸の給油箇所
Y軸リニアガイド部
グリスニップル
(前後2箇所)
グリスガン：
手塗り ：
Y軸ボールスクリュー部
グリスニップル
Y軸ボールスクリュー部
グリスニップル
Y軸リニアガイド部
グリスニップル
(前後2箇所)
給油部位 給油箇所 周期 作業方法
リニアガイド 4
1回／2カ月 グリスガン：標準ノズル
ボールスクリュー 2
51436-M7-00
4.3 PU 軸ボールガイドとボールスクリュー
PU軸の給油箇所
ボールスクリュー
ボールスクリュー
グリスガン：
手塗り ：
ボールガイド
ボールガイド
給油部位 給油箇所 周期 作業方法
ボールガイド 2
1回／2カ月 手塗り
ボールスクリュー 2
51437-M7-00
4-9
4

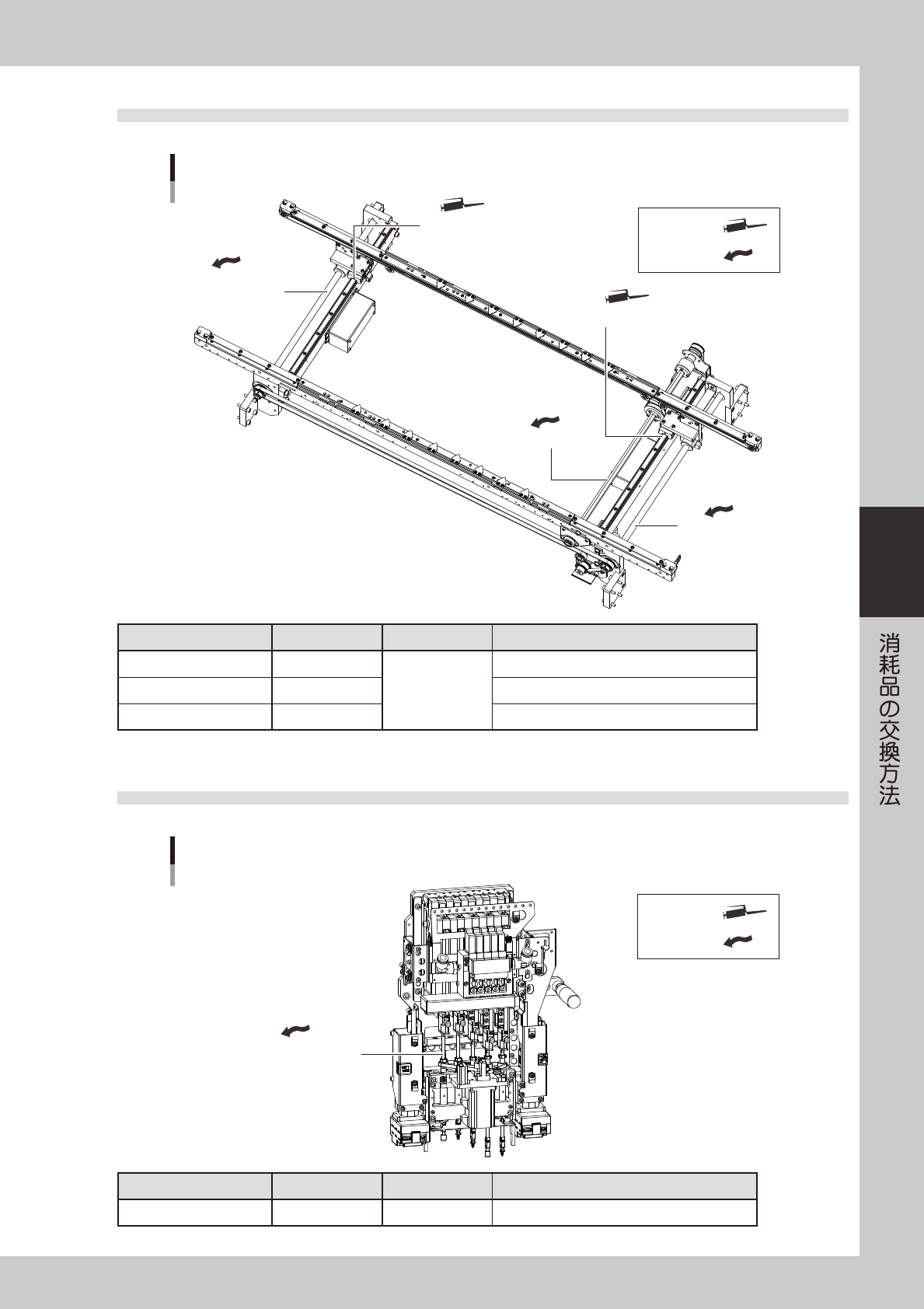

4.4 コンベア W 軸リニアガイドとボールスクリュー
W軸の給油箇所
W軸リニアガイド
W軸リニアガイド
W軸
ボールスクリュー
W軸6角スプライン
グリスガン：
手塗り ：
W軸
ボールスクリュー
給油部位 給油箇所 周期 作業方法
リニアガイド 2
1回／6カ月
グリスガン：標準ノズル
ボールスクリュー 2 グリスガン：標準ノズル
6 角スプライン 1 手塗り
51438-M7-00
4.5 ヘッドスプラインシャフト
Z軸の給油箇所
Z軸スプラインシャフト
グリスガン：
手塗り ：
給油部位 給油箇所 周期 作業方法
Z 軸スプラインシャフト 5 3 ヶ月 手塗り ( 薄く )
51439-M7-00
