3.6 Abschließende Arbeiten
Abschließende Arbeiten
► Wenn Sie die Pipettenabwurfstation demontiert haben, dann befestigen Sie diese wieder.
► Wenn Sie die Klemmung gelöst haben, dann stellen Sie diese wieder her.
► Wenn Sie die feste Wange gelöst haben, dann befestigen Sie diese wieder.
► Überprüfen Sie die LP-Sensoren und kalibrieren Sie diese ggf. (Siehe Abschnitt "3.6.1 LP-Sensoren
teachen (SW70x)" [ ➙ 38]).
► Konfigurieren Sie den Einbau (oder Ausbau) der Verlängerung in der Sirio-Software.
3.6.1
3.6.1 LP-Sensoren teachen (SW70x)
LP-Sensoren teachen (SW70x)
Immer wenn die Transportwangen manuell gelöst werden müssen anschließend die Lichtschranken-
Sensoren neu geteacht werden. Dies ist erforderlich weil sich die Lichtintensität in Abhängigkeit von der
Transportbreite verändert. Ohne Teachen werden im Transport nicht vorhandene LPs angezeigt, wo-
durch der Transport auch nicht referiert werden kann.
Im Betrieb erfolgt das Teachen automatisch.
Durchführung

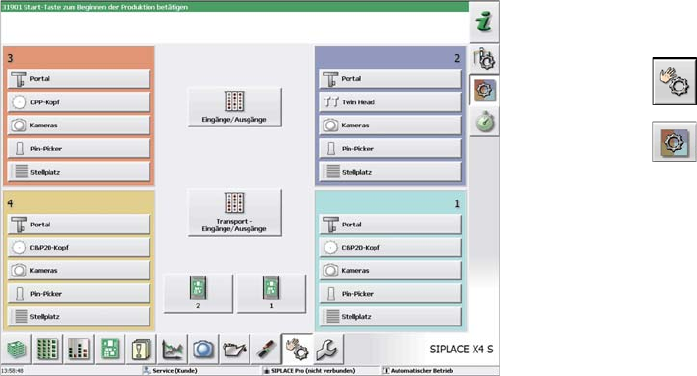

► Wechseln Sie in die Bedienebene "Service (Kunde)"
(oder besser).
► Wählen Sie .
► Wählen Sie .
► Wählen Sie Transport Eingänge/Ausgänge.
Einbau
3.6.1 LP-Sensoren teachen (SW70x) Abschließende Arbeiten
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 39

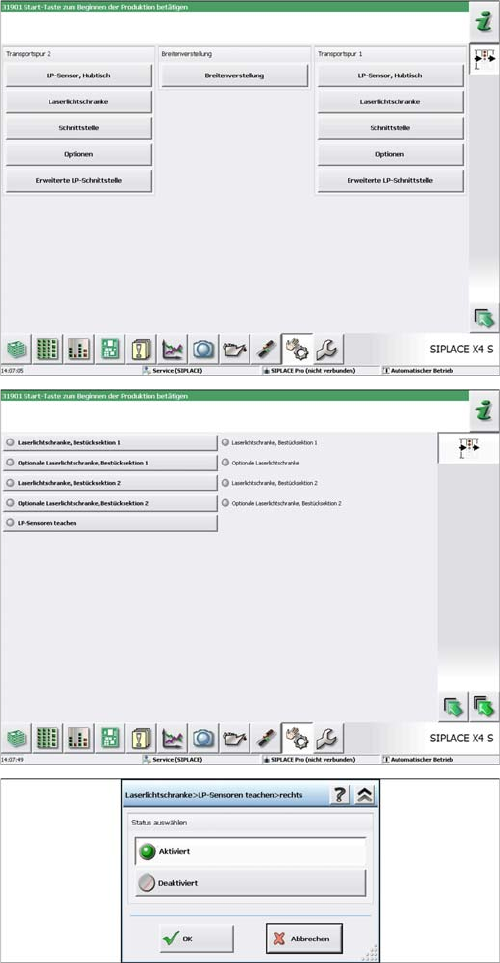

► Wählen Sie Laserlichtschranke an Transportspur 1,
aktivieren Sie LP-Sensoren teachen und drücken Sie
die Start-Taste an der Maschine.
Deaktivieren Sie anschließend die Funktion wieder.
► Bei DT: Wählen Sie Laserlichtschranke an Transport-
spur 2, aktivieren Sie LP-Sensoren teachen und
drücken Sie die Start-Taste an der Maschine.
Deaktivieren Sie anschließend die Funktion wieder.
