Anhang Berechnung der Riemenspannung 42 Extension Input/Output Conveyor and Hand Guard Ein-/
Anhang
Berechnung der Riemenspannung
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 41
4
4 Anhang
Anhang
4.1
4.1 Berechnung der Riemenspannung
Berechnung der Riemenspannung
Beispiel
Abstand zwischen den Rollen: 235 mm
Berechnung:
20000/235 = 85 (genau 85,106…)
10 % von 85,106… = 8,5106…
Ergebnis:
Riemenspannung: 85 +/-9 Hz
HINWEIS
Nur für Transportband
Diese Berechnung gilt ausschließlich für Riemen des Transportbandes.
► Bestimmen Sie die beiden Umlenkrollen, zwischen
denen Sie die Riemenspannung einstellen wollen.
Wenn möglich vermeiden Sie es dazu die Spannrol-
len zu verwenden.

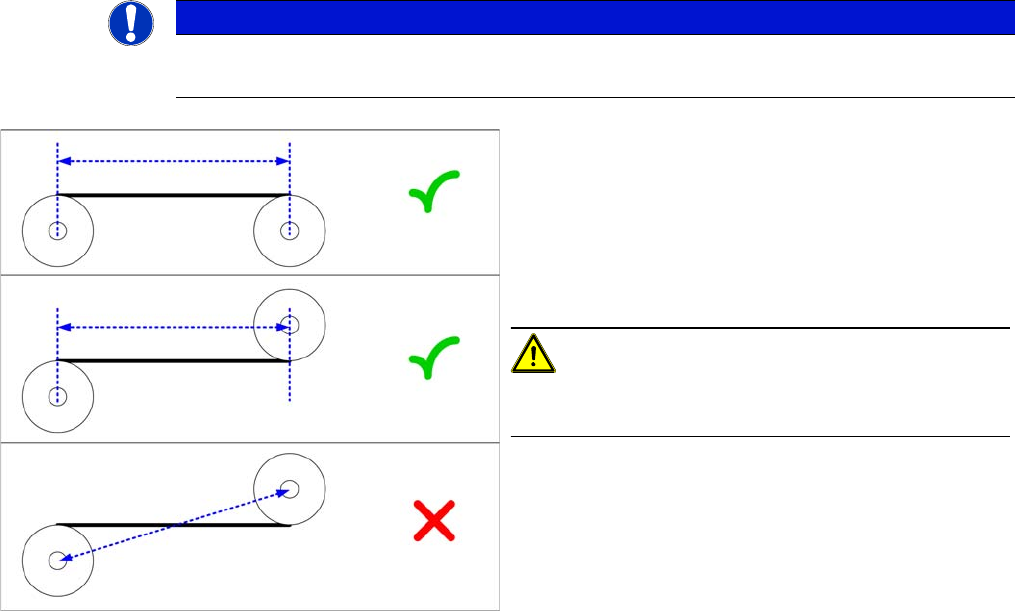

► Messen Sie den Abstand zwischen den beiden Um-
lenkrollen parallel zum Transportriemen. (Siehe Ab-
bildung)
VORSICHT!
Beachten Sie, dass an den Umlenkrollen nicht immer ein-
fach von Mitte zu Mitte gemessen werden kann.
► Berechnen Sie die Riemenspannung nach folgender
Formel:
20000 / Rollenabstand [Hz]
Die erlaubte Toleranz beträgt immer 10 % des ermittelten
Wertes.
Anhang
Berechnung der Riemenspannung
42 Extension Input/Output Conveyor and Hand Guard Ein-/
Introduction
1.1.1 Conventions for the use of safety instructions Safety Instructions
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 43
1
1 Introduction
Introduction
This manual describes installation of the "Input and Output Conveyor Extension incl. Hand Guard" in the
SIPLACE® X series S machines.
1.1
1.1 Safety Instructions
Safety Instructions
1.1.1
1.1.1 Conventions for the use of safety instructions
Conventions for the use of safety instructions
This manual contains notes that must be observed to guarantee your personal safety and to avoid dam-
age to equipment. These notes are highlighted by warning triangles and are indicated as follows accord-
ing to the level of risk:
DANGER
Nonobservance of these safety instructions may cause injury to personnel and damage to the
machine!
► Please observe the safety instructions in the user manual of the relevant machine for all
work!
DANGER
Definition
For the purposes of this manual, this indicates that fatal or severe injuries or considerable dam-
age to property will occur if this hazard warning is not observed.
WARNING
Definition
For the purposes of this manual, this indicates that fatal or severe injuries or considerable dam-
age to equipment may occur if these warning instructions are not followed.
CAUTION
Definition
For the purposes of this manual, this indicates that minor injuries or damage to property may
occur if this caution is not observed.
NOTICE
Definition
For the purposes of this manual, this note provides information about the product or indicates
a part of the manual that requires particular attention.
