NPM-D2 (1) - 第412页
68-B 16ノズルヘッド:NPM 16 NOZZ LE HEAD :NPM パーツレイアウト Ki t N o . キット 品番 Kit N a me キット名称 N6 10 157 74 7A A ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - O225 ( KN610157747AA-01-2 )
Ref
No.
Remarks
R
1
Q'ty
68-A
16ノズルヘッド:NPM
16 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610157747AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210186138AA
BRACKET
1
2 N210118714AE
BRACKET
16
3 N210151017AA
SPACER
2
4 N210118727AA
WASHER
2
5 N210118728AA
POST
4
6 N210118733AB
POST
2
7 N210125006AB
GUARD
2
8 N210118736AA
BRACKET
1
9 N210125207AC
BRACKET
1
10 N210125209AC
MOTOR
1
11 N510055635AA
S
RMTA-A002A16-MA12
PIN
2
12 N510020589AA MMS3-8
PIN
2
13 N510020607AA MMS5-10
BOLT
4
14 N510032606AA CCBS3-8
BOLT
16
15 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
BOLT
2
16 N510017750AA
Hexagon head bolt Best class M5X45-6g 4T A2J (Trivalent)
O224
--
( KN610157747AA-01-1 )

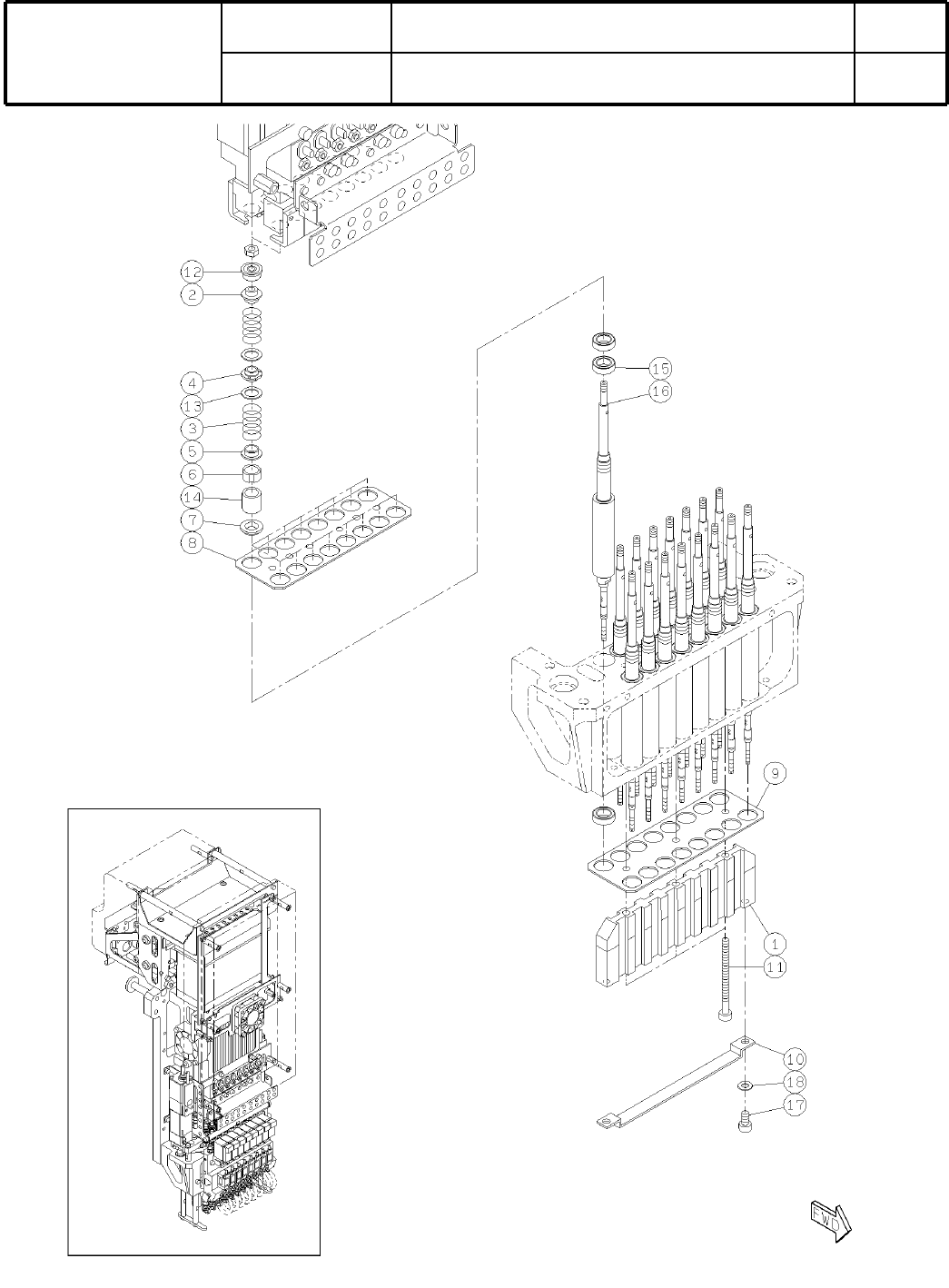

68-B
16ノズルヘッド:NPM
16 NOZZLE HEAD:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610157747AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O225
( KN610157747AA-01-2 )
Ref
No.
Remarks
R
1
Q'ty
68-B
16ノズルヘッド:NPM
16 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610157747AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210118715AA
COLLAR
16
2 N210118719AA
SPRING
32
3 N210118720AA
GUIDE
16
4 N210118721AB
COLLAR
16
5 N210119184AA
NUT
16
6 N210009483AB
COLLAR
16
7 N210013382AB
PLATE
1
8 N210119189AB
PLATE
1
9 N210118735AB
COVER
1
10 N210128632AB
BOLT
3
11 N510017329AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent)
BEARING
16
12 N510011405AA DDRF-830ZZ R P0P25LY72
WASHER
32
13 N510026562AA MMSRB6-0.5
PULLEY
16
14 N510019396AA P14-2GT-6-33(K0508-005-02)
BEARING
48
15 N510003588AA DDL-1060ZZ H P0P25LY121
BALL-SPLINE
16
16 N510064335AA 2LT4XQZCSS+141.4LP-(I)(12808877X002)
BOLT
2
17 N510017338AA
Hexagon socket head cap screw M3X6-10.9 A2S (Trivalent)
WASHER
8
18 N510033304AA
Small round-plain washer 3 10H A2S (Trivalent)
O226
--
( KN610157747AA-01-2 )
