SOKO 1 Nachrüstanleitung SOKO Zusätzli che Start-Stop-Taste SIPLACE HF-Serie Ausgabe 08/2005 13 : Entferne n Sie den Anschluß für d en Schutzleiter vom Konsolenblech. 1 1 : Entferne n Sie das linke Konsolenb lech durch l…
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
12
: Öffnen Sie die Seitenverkleidung des Main Distributors.

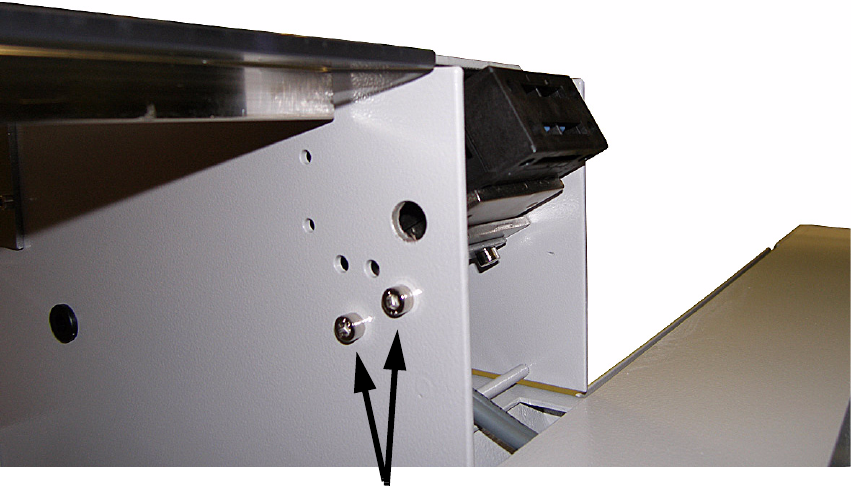

: Entfernen Sie den Haubenschalter vom Konsolenblech durch lösen der beiden Schrauben.
Achten Sie auf die Gewindeplatte im Inneren des Konsolenbleches.
Trennen Sie die Steckverbindungen für die Tischentriegelung bzw. Tischeinzug (X222) und
ziehen Sie ihn vorsichtig heraus.
1
1
1
1
1
1
1
1
1
1
1
1
1
2 Schrauben
SOKO 1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie
Ausgabe 08/2005
13

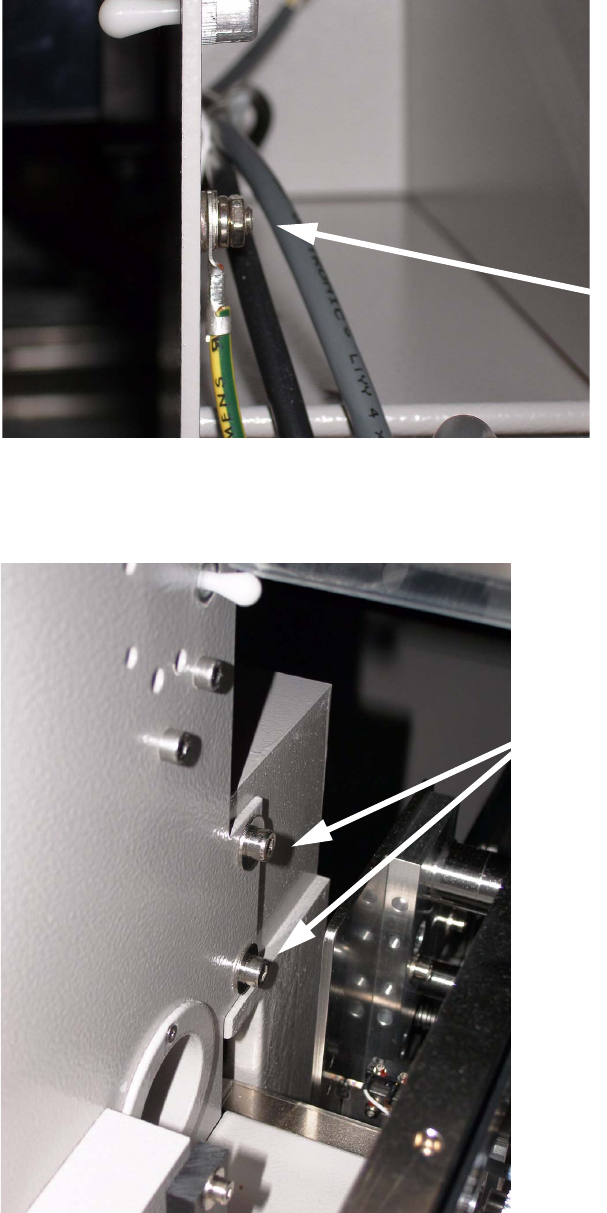

: Entfernen Sie den Anschluß für den Schutzleiter vom Konsolenblech.
1
1
: Entfernen Sie das linke Konsolenblech durch lösen der beiden Schrauben auf der Innenseite.
1
Schutzleiter
2 Schrauben
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
14
: Montieren Sie auf dem neuen Konsolenblech den Abstandshalter für die Transporthalterung,
das federnde Seitendruckstück und einen Gehäusefuß vor (evtl. schon vormontiert).
1
1
1
1
1
1
1
1
1
1
1
federndes
Seitendruckstück
Abstandshalter für
Transporthalterung
Gehäusefuß
