SOKO 1 Nachrüstanleitung SOKO Zusätzli che Start-Stop-Taste SIPLACE HF-Serie Ausgabe 08/2005 19 : Montieren Sie den Betätiger für d en Sicherheitsschal ter auf der Abdeckung. 1 1 1 1 1 1 Unterlegsche i- ben und Mut tern …
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
18

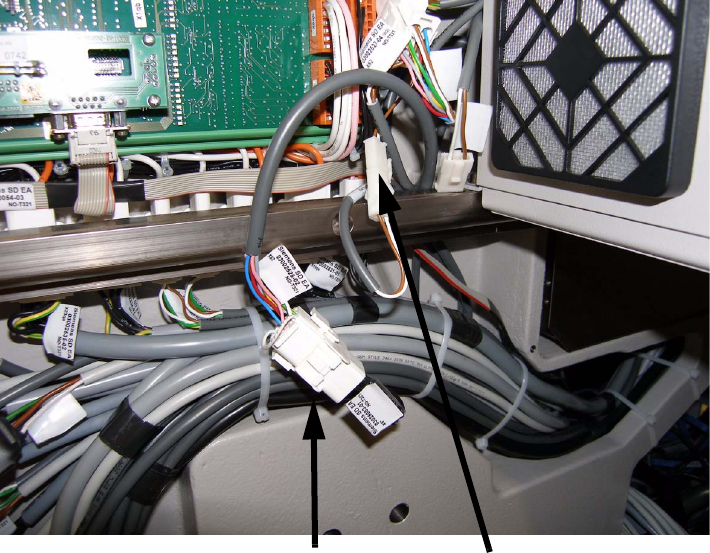

: Verbinden Sie die Stecker X62 mit X62 und X222 mit X222.
1
1
: Montieren Sie wieder den Haubenschalter im inneren des Konsolenblechs und justieren Sie
die Schmersal-Schalter, um eine leichtgängige Haubenschließung zu gewährleisten.
: Montieren Sie die Transporthalterung.
: Schrauben Sie den Eingreifschutz wieder fest.
1
1
1
1
1
1
1
1
1
Stecker X62
Stecker X222
SOKO 1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie
Ausgabe 08/2005
19

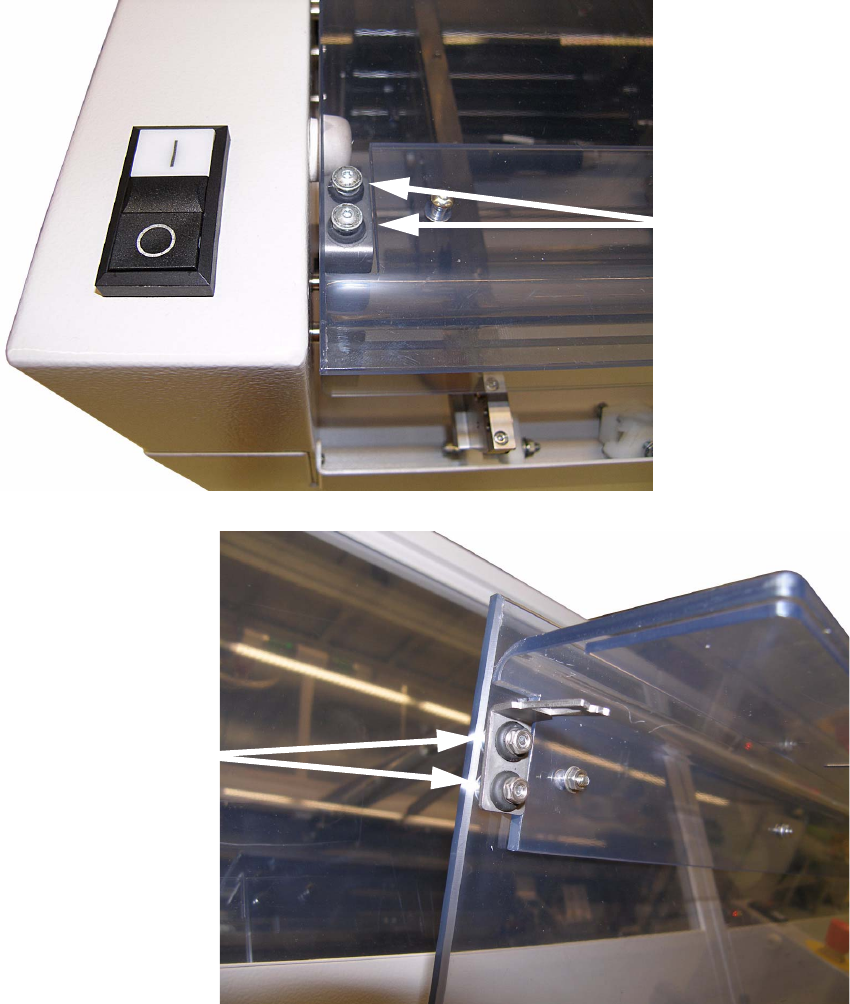

: Montieren Sie den Betätiger für den Sicherheitsschalter auf der Abdeckung.
1
1
1
1
1
1
Unterlegschei-
ben und Muttern
2 Schrauben
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
20
: Testen Sie das Öffnen und Schließen der Abdeckhaube.
: Führen Sie den Einbau auch im Eingabeband durch.
: Befestigen Sie alle demontierten Seitenverkleidungen wieder.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
: Testen Sie die kompletten Sicherheitseinrichtungen inkl. Melde- und Störschleifen auf ord-
nungsgemäße Funktion sowie die Tischentriegelung bzw. den Tscheinzug.
1
1
1
