3.5.2 Rozměry
3.5.2.1 Rozměry osazovacího automatu SX1/SX2
3
Obr. 3.5 - 1 Rozměry osazovacího automatu SX1/SX2 (1 vozík na součástky uvnitř, 1 vozík na součástky venku)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.5 Rozměry a hmotnost Od verze softwaru SR.713.1 Vydání 12/2020
110
3.5.3 Výška vyklopeného ochranného krytu
3

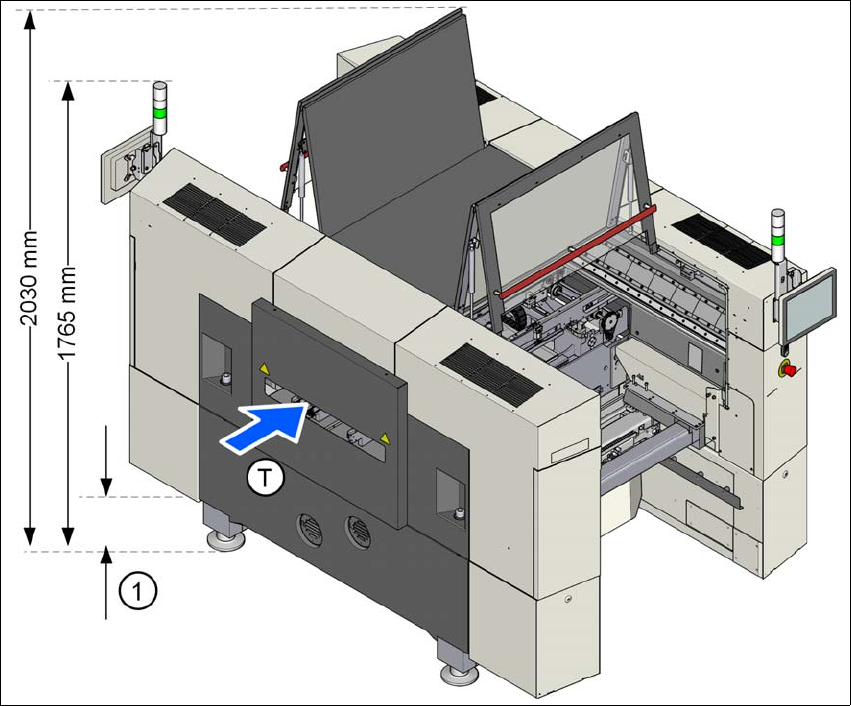

Obr. 3.5 - 2 Výška vyklopeného ochranného krytu - rozměry v milimetrech
Zadané rozměry se vztahují na max. transportní výšku desky 950 mm.
(1) Výška se mění dle nastavené transportní výšky desky
– při transportní výšce desky 900 mm = 120 mm ± 15 mm
– při transportní výšce desky o 930 mm = 150 mm ± 15 mm
– při transportní výšce desky o 950 mm = 170 mm ± 15 mm
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.5 Rozměry a hmotnost
111
3.5.4 Manipulační rádius vozíku na součástky u SIPLACE SX1/SX2
3
Obr. 3.5 - 3 Manipulační rádius osazovacího automatu u SIPLACE SX1/SX2
Manipulační rádius R vozíků na součástky na osazovacím automatu SX1 / SX2 jsou:
3
3
Stanoviště 1 (vnější) Stanoviště 2 (vnitřní)
Manipulační poloměr R
760 mm 760 mm
Vzdálenost L1: Střed stroje k
vnější hraně vozíku na sou-
částky
1300 mm 1175 mm
Vzdálenost L2: Střed stroje k
stěně
2060 mm 1935 mm
