Provozní návod SIPLACE SX1/SX2 edi ce V2 a V3 3 Technické údaje a konstrukční skupiny Od verze softwaru SR.713.1 Vydání 12/2020 3.7 Osazovací hlava 123 3.7.3 Senzor odhazovací nádoby na so učástky Senzor odhazo vací nádo…
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.7 Osazovací hlava Od verze softwaru SR.713.1 Vydání 12/2020
122
3.7.2.2 Technické údaje hlavy SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar (C&P20 P)
s kamerou součástek typu
23
s kamerou součástek typu
41
Spektrumsoučástek
*a
*)a Upozorňujeme, že spektrum součástek, které lze osazovat, je ovlivněno také geometrií osazovacích plošek,
specifickými standardy zákazníka a tolerancemi součástek a jejich balení.
01005 do 2220, Melf, SOT,
SOD
0201 (metricky) do 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
Specifikace součástek
Max. výška
Min. rozteč nožiček
Min. šířka nožiček
Min. rozteč pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. hmotnost
4 mm
250 µm
100 µm
400 µm
200 µm
0, 18 mm x 0, 18 mm
6 mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Nasazovací síla
1, 3 N ± 0, 5 N (standardní hodnota)
0, 5 N – 4, 5 N
Bezdotykové umístění
Typy pipet
40xx 40xx
Přesnost na ose X/Y
*b
*)b Hodnoty přesnosti odpovídají podmínkám z rozsahu dodávky a služeb SIPLACE.
± 41µm / 3σ ± 41µm / 3σ
Úhlová přesnost
± 0, 5 ° / 3σ ± 0, 5 ° / 3σ
Osvětlovací roviny
55
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.7 Osazovací hlava
123
3.7.3 Senzor odhazovací nádoby na součástky
Senzor odhazovací nádoby na součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není odhazovací nádoba na součástky správně nasazena, nelze osazovací automat
spustit.
– Pokud odhazovací nádoba na součástky během osazovacího procesu vyskočí ze svého dr-
žáku, je osazovací automat ihned zastaven, protože hrozí kolize hlav.
3.7.4 Vývěva (možnost)
Vakuové čerpadlo pro SIPLACE SpeedStar se instaluje za podavače součástí do stanoviště 1 ve
stojanu stroje. K dispozici jsou dva typy:
– Vývěva VX4.25
– Vývěva
VX4.25/0-47 IE3
3.7.4.1 Přehled – typ VX4.25
Číslo výrobku 03128463-xx Vývěva VX4.25
3

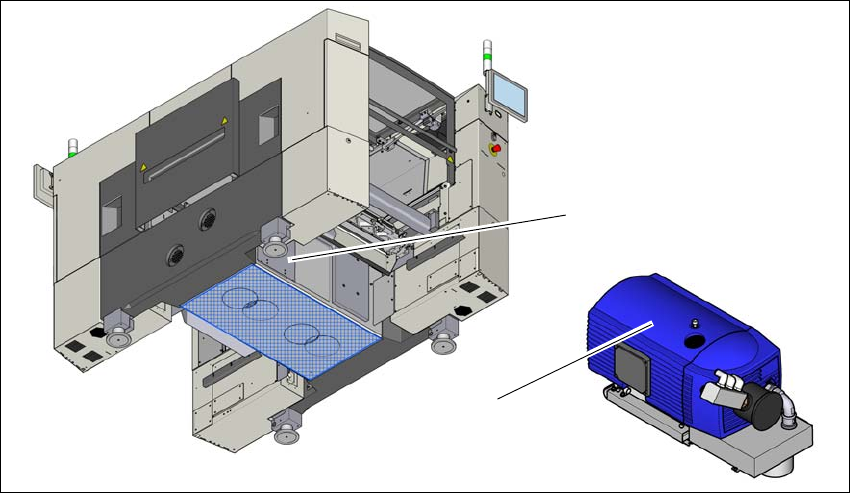

Obr. 3.7 - 3 Přehled – vývěva
(1) Místo montáže vývěvy
(2) Vývěva VX 4.25
(1)
(2)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.7 Osazovací hlava Od verze softwaru SR.713.1 Vydání 12/2020
124
3.7.4.2 Přehled – typ VX4.25/0-47 IE3
Číslo výrobku 03224400-xx Vývěva VX4.25/0-47 IE3
3
Obr. 3.7 - 4 Přehled – vývěva
(1) Místo montáže vývěvy
(2) Vývěva VX 4.25 IE3
3.7.4.3 Bezpečnostní pokyny pro vývěvu
3
(1)
(2)
VÝSTRAHA
Dodržujte bezpečnostní pokyny.
Dodržujte bezpečnostní pokyny uvedené v dodaném provozním návodu.
