3.8 Systém portálů
3
3.8.1 Umístění portálů
3

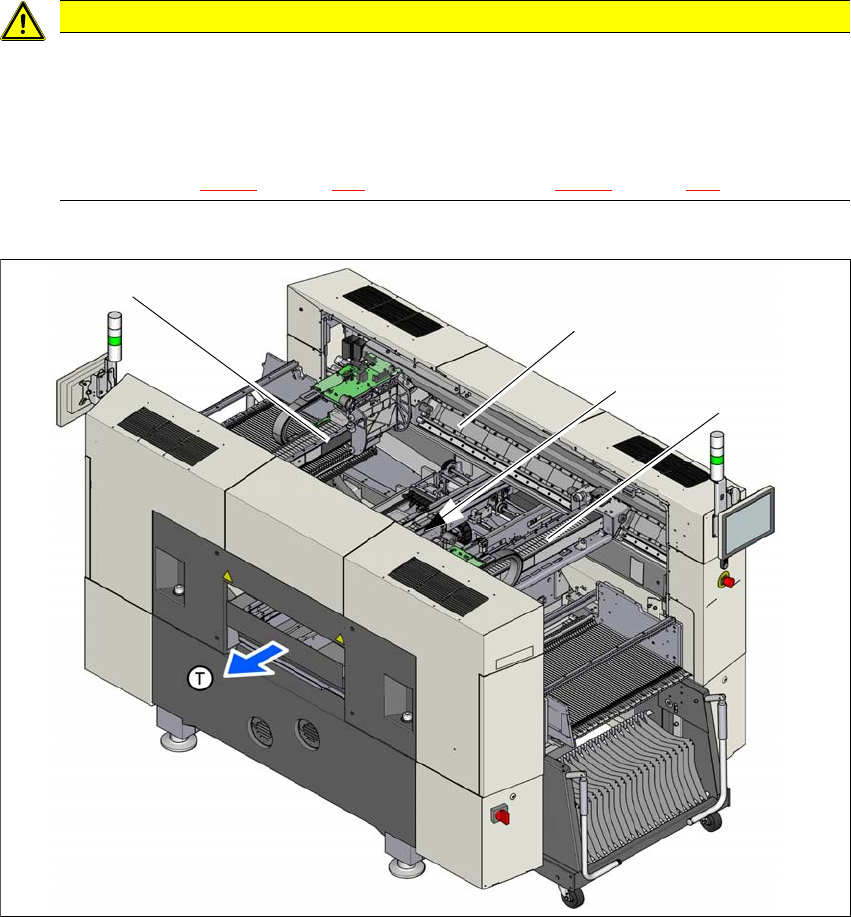

Obr. 3.8 - 1 Poloha portálů u osazovacích automatů SX2
(1) Portál 1
(2) Osa Y, portál 1 a portál 2
(3) Osa Y, portál 1 a portál 2 (zakrytý)
(4) Portál 2
(T) Směr transportu desky
POZOR
Portálem pohybujte pouze pomocí ovládací rukojeti - pouze pro model SIPLACE SX1/
SX2 V3
Ovládací rukojeť k posunu portálu je dostupná pouze u modelu SIPLACE SX1/SX2 V3.
Aby nedošlo k poškození portálu, lze portál na
SIPLACE SX1 / SX2 V3 přesouvat pouze ručně pomocí přiložené ovládací rukojeti. viz
pol. (3) na obr. 3.8 - 2
, Strana 139 nebo pol. (4) na obr. 3.8 - 3, Strana 140.
(1)
(2)
(4)
(3)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.8 Systém portálů
139
3.8.2 Uspořádání portálu
3

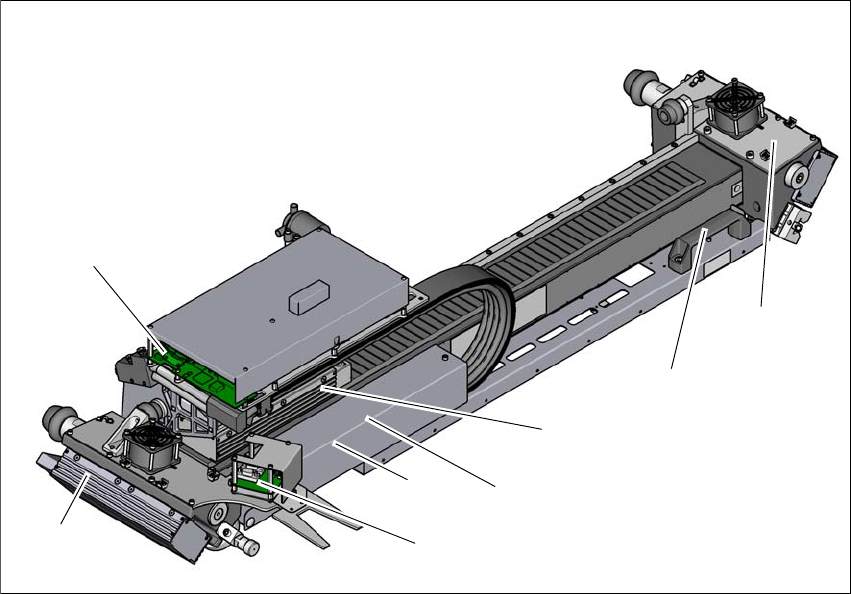

Obr. 3.8 - 2 Uspořádání portálu- Náhled držáku hlavy
(1) Držák hlavy s lineárním motorem osy X (primární díl)
(2) Lineární motor osy Y s 2 pevně instalovanými ložisky (primární část) a ventilátor
(3) Ovládací rukojeť (pouze u modelu SIPLACE SX1/SX2 V3)
(4) Vodicí systém s permanentním magnetem (sekundární část lineárního motoru osy X)
(5) Nosič kabelů
(6) Ovládací rukojeť (pouze u modelu SIPLACE SX1/SX2 V3)
(7) Lineární motor osy Y s 1 pohyblivě instalovaným ložiskem (primární část) a ventilátorem
(4)
(3)
(1)
(2)
(6)
(5)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.8 Systém portálů Od verze softwaru SR.713.1 Vydání 12/2020
140
3

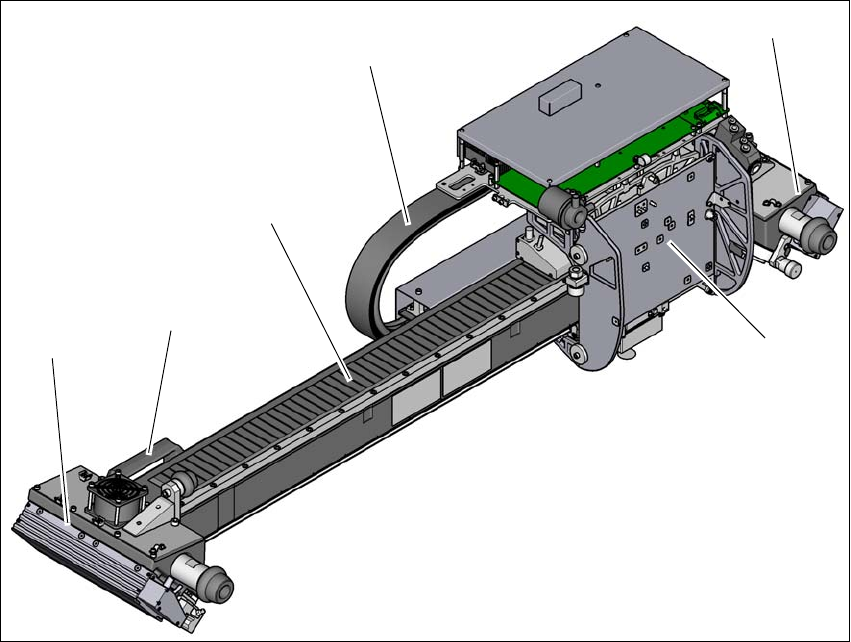

Obr. 3.8 - 3 Konstrukce osy X - pohled na držák hlavy
(1) Lineární motor osy Y s 1 pohyblivě instalovaným ložiskem (primární část) a ventilátorem
(2) Deska hlavy s jednotkou Head Control Unit
(3) Lineární motor osy Y se 2 pohyblivě instalovanými ložisky (primární část) a ventilátorem
(4) Ovládací rukojeť (pouze u modelu SIPLACE SX1/SX2 V3)
(5) Lineární motor osy X (primární díl)
(6) Osa X rozhraní portálu (pod krytem)
(7) Osa Y rozhraní portálu (pod krytem)
(8) Snímací modul
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
