3 Technické údaje a k onstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3.8 Systém portálů Od verze softwaru SR.713.1 Vydání 12/2020 142 3.8.3 Konstrukce osy Y 3 Obr . 3.8 - 5 Konstrukce osy Y Osa Y se sklá…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.8 Systém portálů
141
3

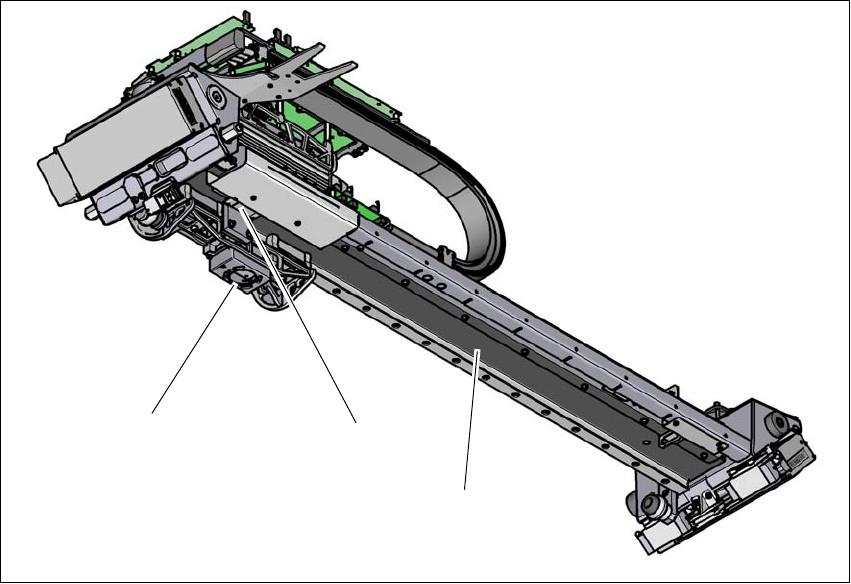

Obr. 3.8 - 4 Uspořádání portálu- Náhled ze spodu
(1) Kamera na obvodové desky
(2) Čtecí jednotka
(3) Systém měření délky (na spodní části portálu)
(1)
(2)
(3)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.8 Systém portálů Od verze softwaru SR.713.1 Vydání 12/2020
142
3.8.3 Konstrukce osy Y
3
Obr. 3.8 - 5 Konstrukce osy Y
Osa Y se skládá v podstatě z následujících hlavních skupin:
(1) Lineární motory osy Y (primární část) na ose X s namontovaným pevně instalovaným a po-
hyblivým ložiskem
(2) Permanentní magnet (sekundární díl lineárního motoru osy Y)
(3) Lineární odměřovací systém
(4) Vodicí systém
(1)
(2)
(4)
(3)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.9 Systém transportu desek
143
3.9 Systém transportu desek
3.9.1 Popis
Transporty desek jsou zkonstruované jako tříčlánková transportní zařízení se vstupním článkem,
článkem zpracování a výstupním článkem. Oblasti vstupního a výstupního transportního článku
slouží jako nárazníkové zóny pro obvodové desky pro případ kratších čekacích dob.
Přepravní pásy jsou poháněny
bezkartáčovými stejnosměrnými motory Světelné závory monito-
rují a řídí transport desek. Jakmile se deska dostane do oblasti osazování a projde světelnými zá-
vorami, je zabržděn její posuv. Jakmile deska dosáhne požadované polohy
, zareaguje laserová
světelná závora,
transportní pás je zastaven a deska je zdola sevřena
Vzdálenost mezi horní stranou desky a osazovací hlavou zůstává proto u každé desky nezmě-
něna a nezávisí na tloušťce desky. Z toho důvodu je i vzdálenost při osazování nezávislá na
tloušťce desky. Kromě toho lze optimalizovat středění značek na desce. Stále stejná vzdálenost
mezi povrchem desky a kamerou desek má za následek, že ohnisko kamery desek může být stále
stejně ostře zaostřeno na povrch desky. Tak jsou obrysy značek na desce vždy optimálně zobra-
zeny na CCD čipu kamery desek.
Šířka transportu desek je elektronicky řízena z integrovaného regulačního obvodu a kontrolována.
Lze ji měnit vyvoláním příslušného programu. K tomu je regulační elektronikou aktivován hnací
motor, dokud není nastavena požadovaná šířka.
Transportní výšku lze na osazovacím automatu nastavit tak, že je lze integrovat do linek s trans-
portní výškou o 900, 930 nebo 950 mm. Standardní výška je 930 mm.
Komunikace mezi transporty desek jednotlivých osazovacích automatů probíhá přes rozhraní The
Hermes Standard nebo SMEMA.
Pro dvojitý transport lze pevnou stranu transportu stanovit vpravo nebo vlevo. Mezi levou a pravou
transportní stranou lze snadno přepínat pomocí softwaru stanice.
Pro jednoduchý transport lze nastavit pouze transportní stranu vpravo. Pevné nastavení trans-
portní cesty vlevo lze ale mechanicky změnit.
Pomocí volitelné funkce Smart Pin Support lze automaticky umístit podpěrné kolíky na zvedacím
stole pod deskou. Viz část 6.15
, Strana 329.
