Provozní návod SIPLACE SX1/SX2 edi ce V2 a V3 3 Technické údaje a konstrukční skupiny Od verze softwaru SR.713.1 Vydání 12/2020 3.9 Systém transportu d esek 149 3.9.5 Definice prohnutí desek 3.9.5.1 Prohnutí desky během …
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.9 Systém transportu desek Od verze softwaru SR.713.1 Vydání 12/2020
148
3.9.3.4 Synchronní transport
Při synchronním provozu jsou dvě desky stejné velikosti uvedeny současně do osazovací pozice.
Musí být zpracovány ve společném panelu.
To umožňuje zpracování desky z horní i spodní strany v jedné lince. Čas potřebný pro transport
desek se zmenšuje, protože jsou vždy transportovány obě desky současně. Mimoto je dosaženo
lepšího vytížení stávající konfigurace pipet.
Desky se pohybují na transportních stopách 1 a 2 synchronně (tzn. transportní pásy jsou na sobě
sice nezávislé, ale jsou synchronně řízeny). Obsah osazování pro transportní stopy 1 a 2 musí
být i při dvou jednotlivých zapojeních organizován v jedním panelu.
Pokud je při startu osazování obsazena pouze jedna transportní stopa, je zapojení této transportní
dráhy identifikováno jako „neosazovat“.
Při synchronním provozu dvojitého transportu desek je deaktivováno příslušenství na přání "Pře-
dávání dat desek dále" (Whispering Down The Line). Není dovoleno ani příslušenství na přání
"Souhrnná inkoustová značka".
3.9.3.5 I-Placement
Kromě synchronního a asynchronního režimu transportu byl zaveden také koncept osazování „I-
Placement“. Zde pracují obě osazovací hlavy v jedné oblasti osazování současně a osazují na-
vzájem zcela nezávisle vždy jednu desku. V běžném režimu se osazovací hlavy při osazování stří-
dají: zatímco osazovací hlava v jedné oblasti osazování osazuje obvodovou desku, vyzvedává
druhá osazovací hlava součástky z přívodních modulů. Při použití funkce "I-Placement" odpadají
tyto čekací doby osazovacích hlav, což vede k nárůstu osazovacího výkonu.
3.9.4 Řízení a nastavení šířky
3.9.4.1 Řízení pomocí menu jednotlivých funkcí
Informace k řízení systému transportu desek a k menu jednotlivých funkcí najdete v online nápo-
vědě.
3.9.4.2 Automatické nastavení šířky
Transportní pásy jsou nastaveny po obdržení příkazů na požadovanou šířku. U dvojitého trans-
portu jsou možné rozdílné šířky.
Detailní informace k přestavování šířky transportní stopy najdete v online nápovědě.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.9 Systém transportu desek
149

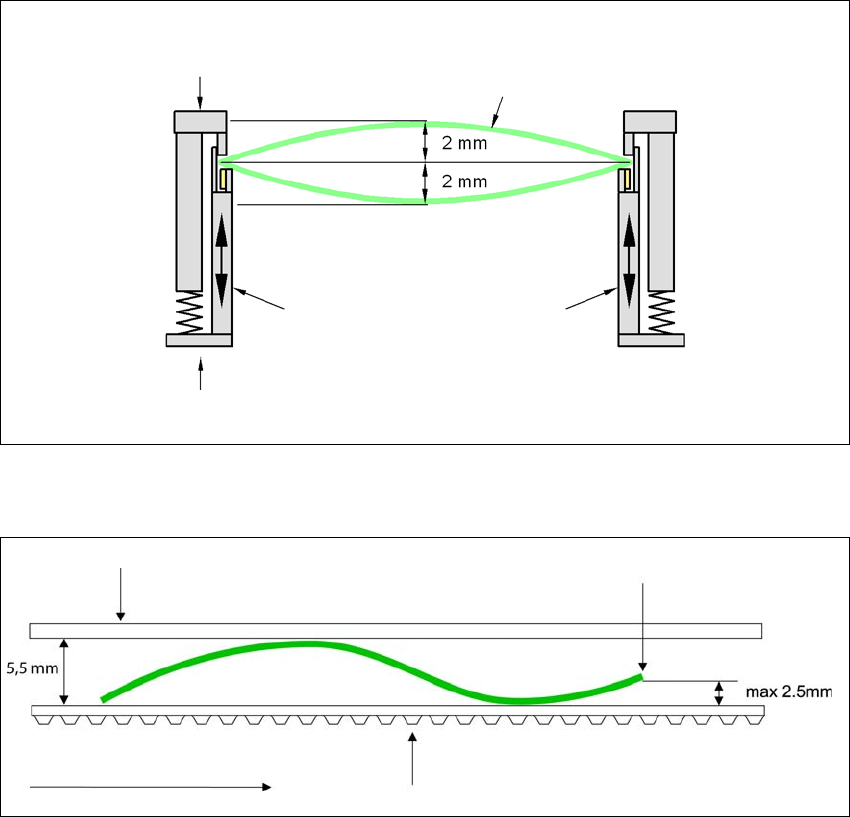

3.9.5 Definice prohnutí desek
3.9.5.1 Prohnutí desky během transportu
Prohnutí desky napříč vzhledem ke směru transportu max. 1 % úhlopříčky desky, ale ne více než
2 mm
3
Prohnutí desky ve směru transportu + tloušťka desky <5, 5 mm. Ohnutí předního okraje desky na-
horu max. 2, 5 mm.
3
Pevná svěrná hrana
Pohyblivé upínací zařízení
Deska
Transportní kolejnice
Pevná svěrná hrana
Transportní řemen
Směr transportu desky
Přední okraj desky
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.9 Systém transportu desek Od verze softwaru SR.713.1 Vydání 12/2020
150
3
Přední okraj desky
Pravý transportní řemen
Levý transportní řemen
Směr transportu desky
