3.10.4.1 Adaptér podávacího modulu se štítkovačem Label Presenter
3

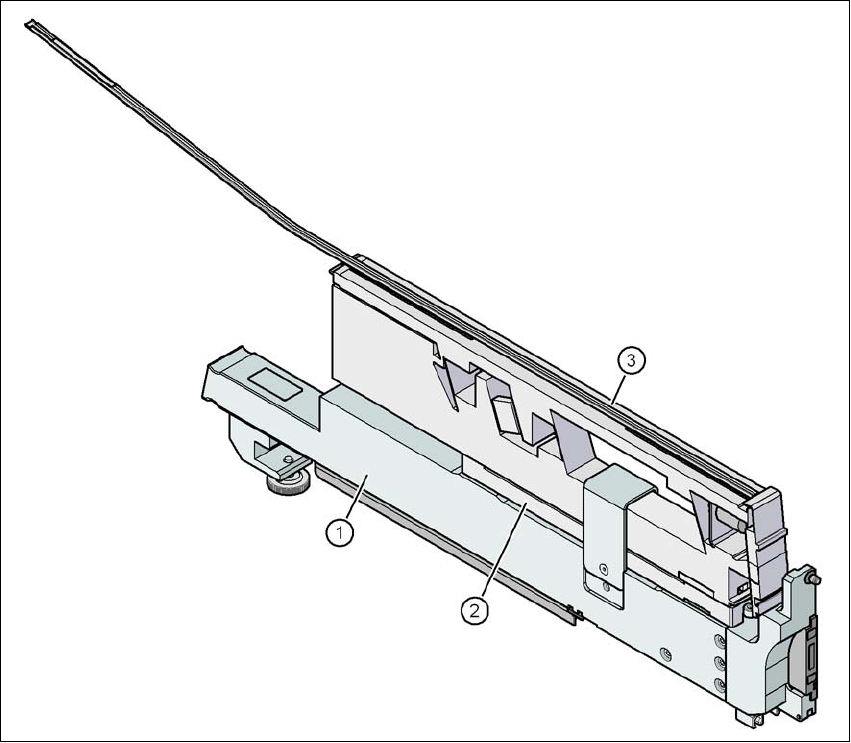

Obr. 3.10 - 5 Adaptér podávacího modulu se štítkovačem Label Presenter
(1) Adaptér pro podávací moduly (č. výrobku 00141305-xx)
(2) Deskový adaptér pro štítkovač Label Presenter (č. výrobku 00141310-xx)
(3) Label Presenter
3.10.4.2 Adaptér pro podávací modul s vibračním podélným dopravníkem
3
UPOZORNĚNÍ
Použití deskového adaptéru
Součástí dodávky adaptéru pro podávací moduly je deska adaptéru:
Deskový adaptér použijte při výšce součástek do 16, 5 mm.
Při výšce součástek v rozsahu 16, 5 mm až 25 mm se pracuje bez deskového adaptéru.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.10 Podávací moduly X
163
3

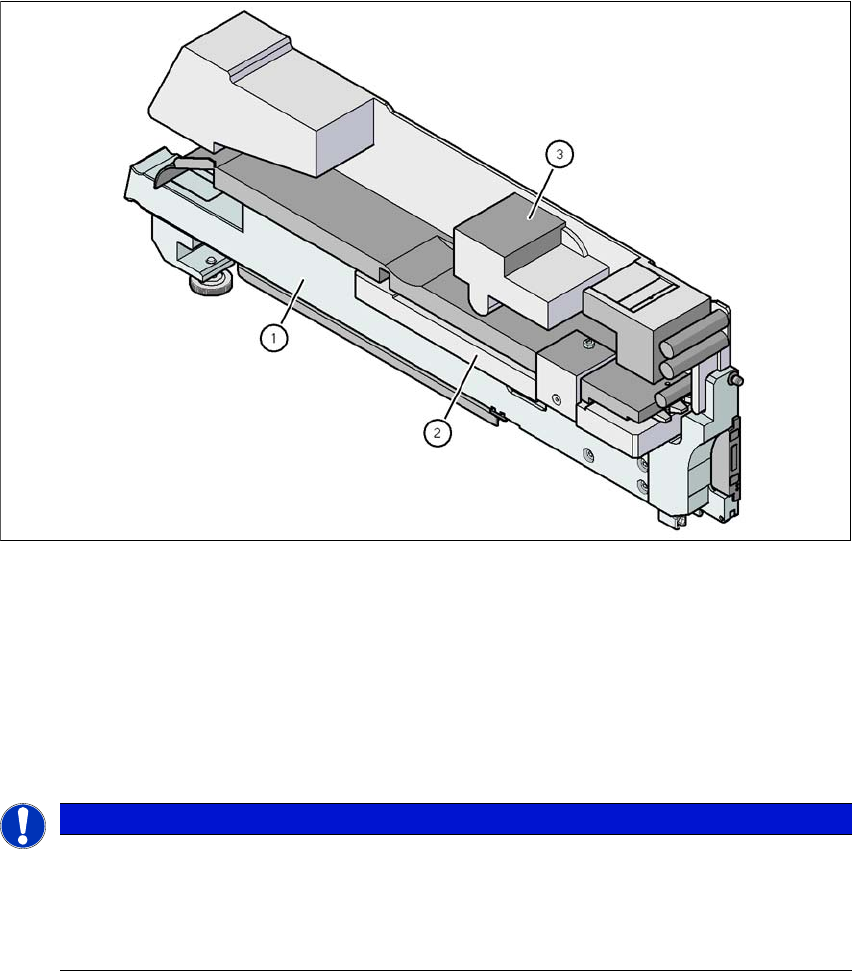

Obr. 3.10 - 6 Adaptér pro podávací modul s vibračním podélným dopravníkem
(1) Adaptér pro podávací moduly (č. výrobku 00141305-xx)
(2) Deskový adaptér 16, 5 mm (je součástí dodávky)
(3) Vibrační podélný dopravník, typ 3 (č. výrobku 00142031-xx)
Šířka 34, 4 mm
Stopy pro podávací modul 1, 2 nebo 3
3
Obsazená stanoviště podávacích modulů 3 3
Zásoba součástek na tyčový zásobník 150 kusů, 3
Podle délky součástek 3
Specifická data pro tyčový zásobník 9, 5 mm šířka / 3 kusy 3
15 mm šířka / 2 kusy 3
> 15 mm šířka / 1 kus 3
30 mm šířka / 1 kus 3
Čas střásání nastavitelný v programu SIPLACE Pro od 400
do
více než 1000 ms
3
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.10 Podávací moduly X Od verze softwaru SR.713.1 Vydání 12/2020
164
3.10.4.3 Adaptér podávacího modulu s dopravníkem Reject Conveyor (odklízecí modul)
3
Obr. 3.10 - 7 Adaptér podávacího modulu s dopravníkem Reject Conveyor
(1) Adaptér pro podávací moduly (č. výrobku 00141305-xx)
(2) Deskový adaptér pro Reject Conveyor (č. výrobku 00141308-xx)
(3) Reject Conveyor (odklízecí modul)
