3 Technické údaje a k onstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3.10 Podávací moduly X Od verze softwaru SR.713.1 Vydání 12/2020 168 3.10.6.2 Bezpečnostní pokyny 3.10.6.3 T echnické údaje 3 3 3 3 Vý…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.10 Podávací moduly X
167
3.10.6 SIPLACE PowerConnector X
Číslo výrobku 00141420-xx SIPLACE PowerConnector X
3

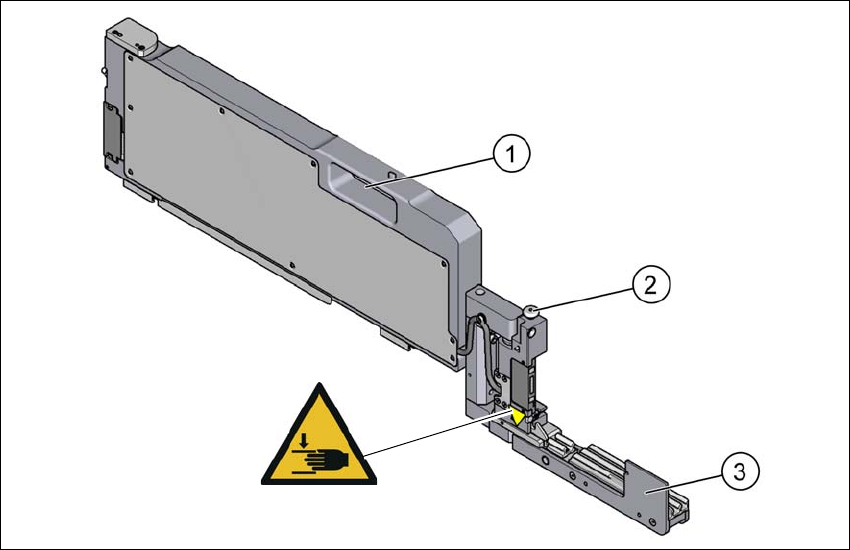

Obr. 3.10 - 9 SIPLACE PowerConnector X
(1) Rukojeť
(2) Odklízecí tlačítko pro výložník a dopravník
(3) Výložník (v pracovní poloze)
Pol. W 024, č. výr. 03155346-01
3.10.6.1 Popis
S pomocí SIPLACE PowerConnector X lze provádět odstraňování problémů s podávacími moduly
SIPLACE X ve stroji, aniž byste museli zastavovat výrobu.
Podrobný popis najdete v návodu k obsluze zařízení
SIPLACE PowerConnector X, [č. výr.
00198772-01-xx.]
W 024
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.10 Podávací moduly X Od verze softwaru SR.713.1 Vydání 12/2020
168
3.10.6.2 Bezpečnostní pokyny
3.10.6.3 Technické údaje
3
3
3
3
Výstraha před zraněním ruky
Při sklopení výložníku do parkovací polohy hrozí nebezpečí poraně-
ní rukou.
Při sklápění ramene nestrkejte ruku mezi výložník a zařízení
SIPLACE PowerConnector X.
Délka 648, 4 mm (sklopeno)
866, 9 mm (vyklopeno)
Šířka 34, 4 mm
Výška 188, 4 mm
Obsazená stanoviště 3
Hmotnost 3, 2 kg
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.11 Vozík na součástky
169
3.11 Vozík na součástky
Číslo výrobku 00519922-xx Vozík na součástky SIPLACE SX1/SX2 s 60 stopami
Číslo výrobku 00519722-xx Vozík na součástky SIPLACE SX1/SX2 se 30 stopami
Dva vozíky na součástky SIPLACE SX1 / SX2 BE s 60 stopami lze dokovat k osazovacím auto-
matům SIPLACE SX1 / SX2. Pokud je na jednom ze stanovišť nasazený měnič WPC5/WPC6, je
na zbývajícím stanovišti k dispozici vozík na součástky se 30 stopami.
3

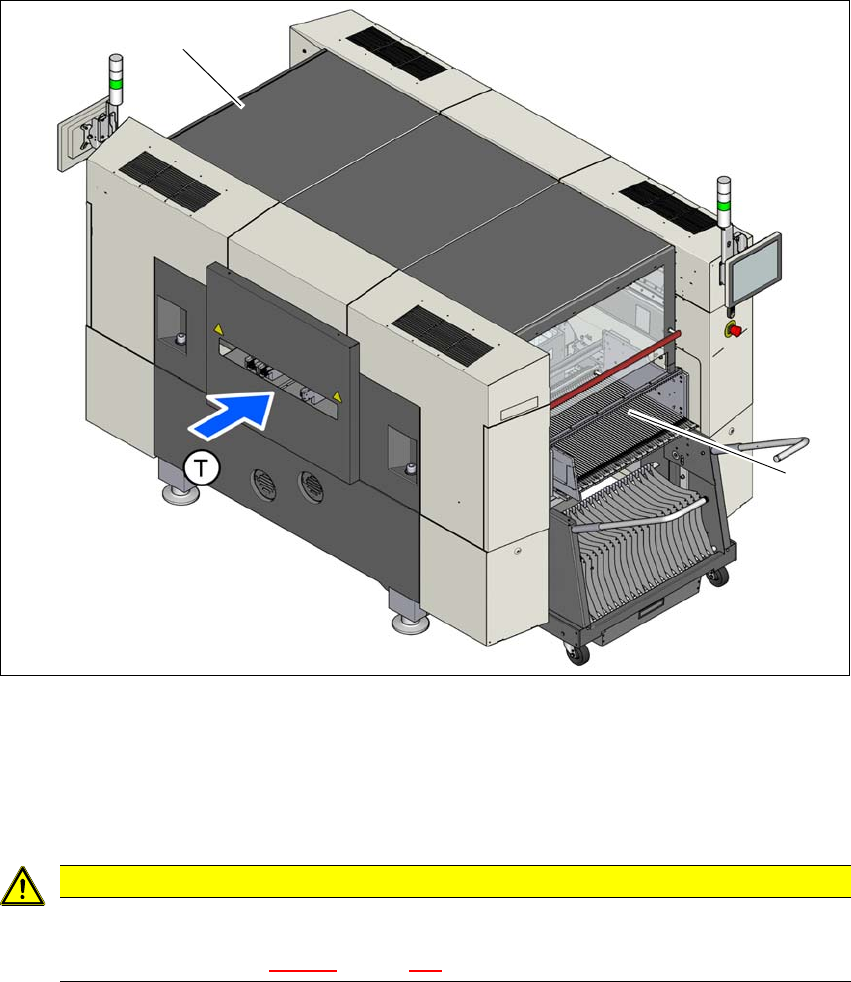

Obr. 3.11 - 1 Stanoviště vozíků na součástky SIPLACE SX1/SX2
(1) Stanoviště 1
(2) Stanoviště 2
(T) Směr transportu desky
3
POZOR
Vozíky na součástky automatů SIPLACE SX1/SX2 se smí připojovat pouze na stanoviš-
tích, na kterých je nainstalované vstupní zařízení pro vozíky na součástky automatu SI-
PLACE SX1/SX2 (obr. 5.15 - 4
, strana 281).
(2)
(1)
