3 Technické údaje a k onstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3.11 Vozík na součástky Od verze softwaru SR.713.1 Vydán í 12/2020 178 3.1 1.8 Kontejner na pásy 3.1 1.8.1 Popis Kontejner na pásy mů …
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.11 Vozík na součástky
177
3.11.7 Držák na přídavnou roli pásu pro stůl na součástky
3
Obr. 3.11 - 7 Držák na další roli pásu
(1) Držák na další roli pásu, č. výrobku 03075622-xx
(2) Upínací přípravek pro držák
Podávací moduly řady X mohou bez problémů zpracovávat pásy, pokud nejsou podávací modul
a role pásu vzájemně posunuté do strany více než o 60 mm. Pokud nelze kvůli stanovenému vy-
bavení dodržet maximální přípustné posunutí, doporučujeme použít držák na další roli pásu (
pol.
1
). Držák stačí zasunout do úchytu (pol. 2) a nastavit ho na vzdálenost menší než maximální pří-
pustné posunutí 60 mm. Vozík součástek má celkem 5 upínacích přípravků. Na každý držák lze
nasadit 2 role pásů, takže lze nad kontejner na pásy umístit až deset cívek průměru 19 " (483
mm).
max. 60 mm
(1)
(2)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.11 Vozík na součástky Od verze softwaru SR.713.1 Vydání 12/2020
178
3.11.8 Kontejner na pásy
3.11.8.1 Popis
Kontejner na pásy může pojmout role pásů s průměrem až do 19" (483 mm). Vložení dělicích
plechů je popsáno v části 5.9.5
Strana 260
3
Obr. 3.11 - 8 Vozík na součástky, SIPLACE SX1/SX2, s kontejnerem na pásy
(1) Kontejner na pásy s dělicími plechy
(2) Nádoba na odpadní pásy
(1)
(2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.11 Vozík na součástky
179
3.11.8.2 Maximální průměr rolí pásu v závislosti na transportní výšce desek
3
3
3.11.9 Skluz na odpadní pásy
3

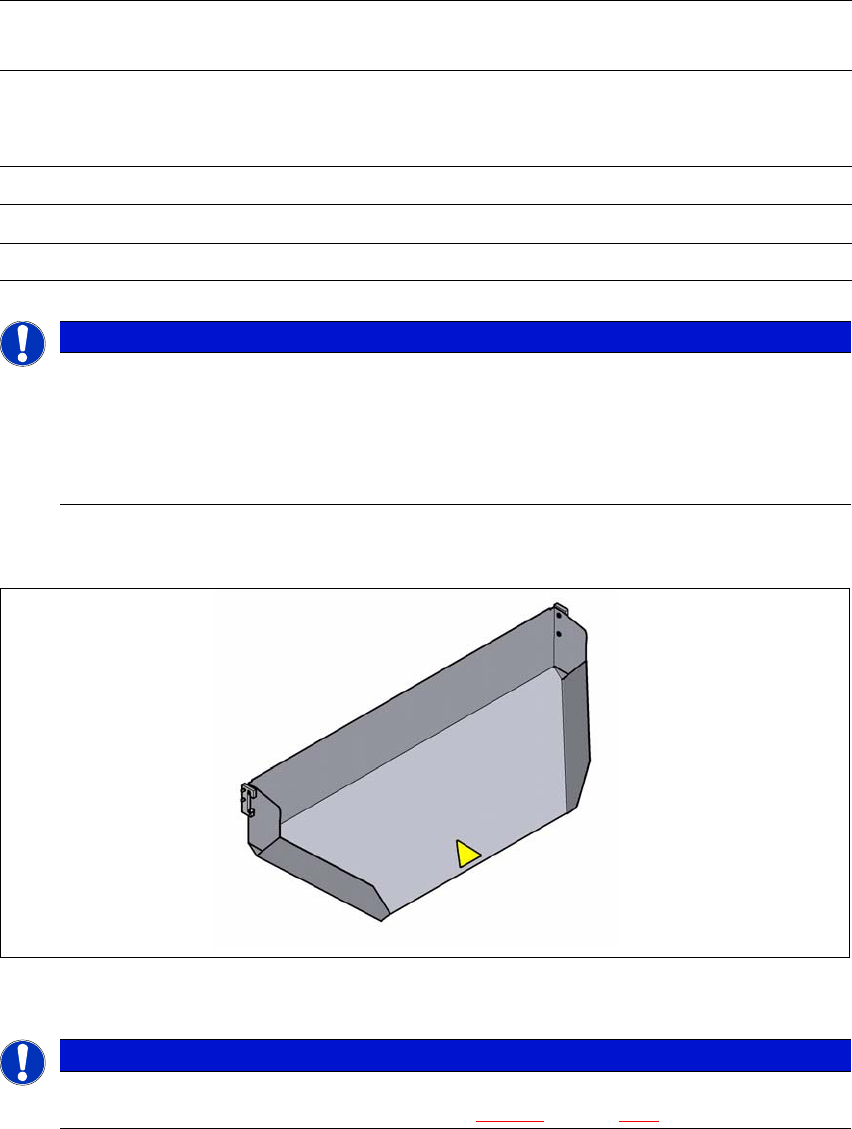

Obr. 3.11 - 9 Skluz na odpadní pásy pro vstupní zařízení vozíku na součástky
3
3
Bez držáku pro
přídavnou roli pásu
S držákem pro
přídavnou roli pásu
Transportní výška
desek
vozíku součástek
Průměr rolí pásu Průměr rolí pásu
bez osy zasouvání s osou zasouvání
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
UPOZORNĚNÍ
Použití zásuvných os
V případě vozíků na součástky SIPLACE SX1/SX2 nejsou zpravidla zapotřebí žádné zá-
suvné osy.
Zásuvné osy použijte, když se u podávacího modulu X častěji zobrazuje hlášení
chyby „Timeout“.
UPOZORNĚNÍ
Skluz na odpadní pásy pro SIPLACE SX1/SX2 lze nainstalovat na vtahovací část vozíku
na součástky pro SIPLACE SX1/SX2 (viz obr. 5.15 - 4
, Strana 281).
