4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4.1 Přeprava a konfigurace při dodání Od verze softwa ru SR.713.1 Vydání 12/2020 188 4.1.5.4 Na co je třeba při transportu důsledně dbát 4 4 V…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.1 Přeprava a konfigurace při dodání
187
4
4

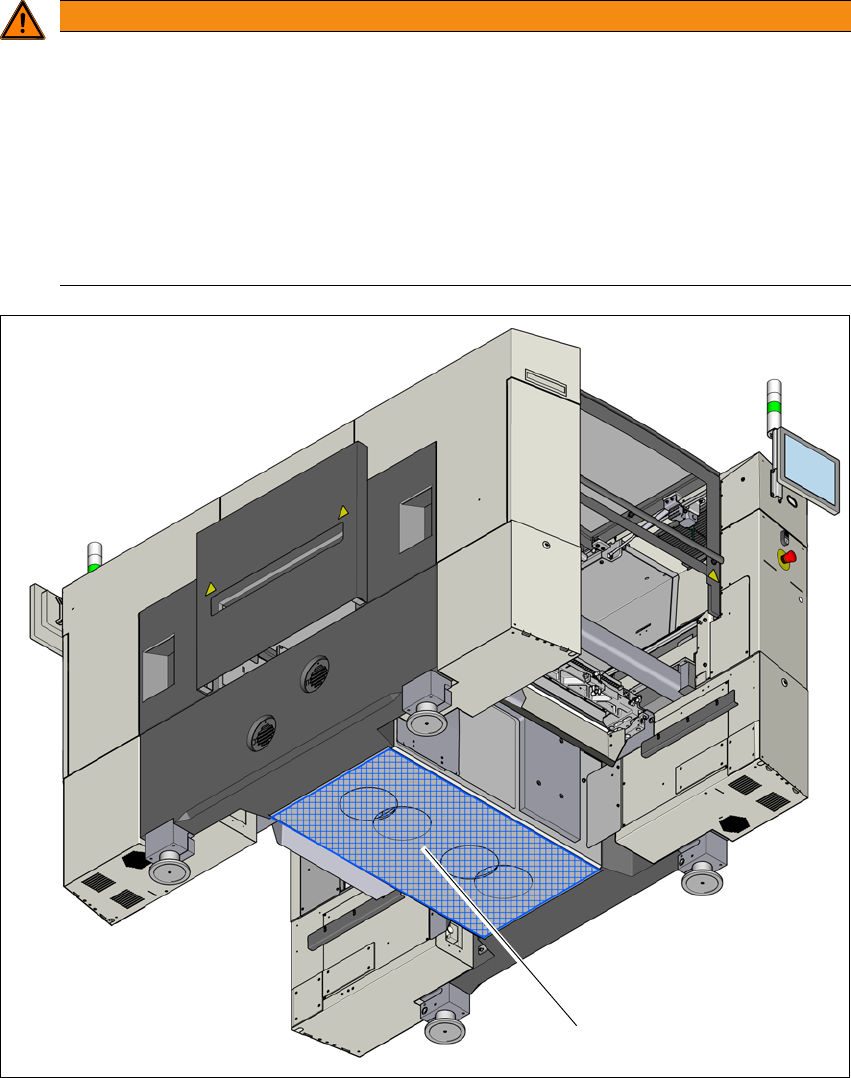

Obr. 4.1 - 3 Dosedací plochy - vidlice rovnoběžná se směrem transportu desek
(1) Dosedací plocha pro vidlici vysokozdvižného vozíku
VÝSTRAHA
Nebezpečí poškození jednostranným zatížením!
Při jednostranném zatížení noh stroje, např. nakloněním automatu, může dojít k deforma-
ci upevnění noh.
Dbejte na to, aby byla vidlice při zvedání osazovacího automatu rovnoměrně zatí-
žená.
Mezi vidlici a osazovací automat vložte pevnou podložku.
Další osoba musí sledovat zvedání osazovacího automatu a zajistit, aby se nenaklá-
něl.
(1)
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.1 Přeprava a konfigurace při dodání Od verze softwaru SR.713.1 Vydání 12/2020
188
4.1.5.4 Na co je třeba při transportu důsledně dbát
4
4
VÝSTRAHA
Nebezpečí poškození!
Taháním po zemi nebo nárazy se mohou poškodit závity pro nohy, které jsou v rámu au-
tomatu.
Při přepravě bezpodmínečně dbejte na to, aby všechny nohy stroje byly volně zved-
nuté nad zem.
VÝSTRAHA
Nebezpečí poškození kanálu na odpadní vzduch z vývěvy!
V oblasti osazování 1 mohou být namontované vývěvy. Kanál na odpadní vzduch je na-
montovaný pod stojanem stroje. Tento kanál by mohl být při přepravě vysokozdvižným
vozíkem poškozen.
Před přepravou osazovacího automatu vysokozdvižným vozíkem odmontujte kanál
na odpadní vzduch.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na místě instalace
189
4.2 Infrastruktura na místě instalace
4
4.2.1 Doporučené vlastnosti podkladu
Podlaha pod osazovacím automatem musí být pevná a rovná, protože působením dynamických
sil může během provozu automatu dojít k vibracím na místě instalace. Velikost vibrací závisí na
konstrukci podloží podlahy. Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení pod-
lahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených průmys-
lových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento zá-
klad v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo z
betonu.
4.2.1.1 Maximální rovnost podlahy
Podklad osazovacího automatu smí mít sklon maximálně 0, 63 %. To odpovídá rozdílu 5 mm na
vzdálenost 800 mm.
4.2.1.2 Hmotnost stroje a plošné zatížení
Hodnoty hmotnosti stroje a plošné zařízení jsou uvedené v části 3.5.1, Strana 108.
UPOZORNĚNÍ
Dodržujte také pokyny uvedené v dokumentu "Netz- und Druckluftkonfiguration für SMD-
Anlagen" (Konfigurace sítě a stlačeného vzduchu pro osazovací zařízení SMD; německy
+ anglicky, č. výrobku 00197548-xx), který dostanete při dodání osazovacího automatu
SIPLACE.
