Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na m ístě instalace 191 4.2.2.2 Přípojka stlačeného vzduchu na osazovac ím automa…
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.2 Infrastruktura na místě instalace Od verze softwaru SR.713.1 Vydání 12/2020
190
4.2.2 Napájení stlačeným vzduchem
4

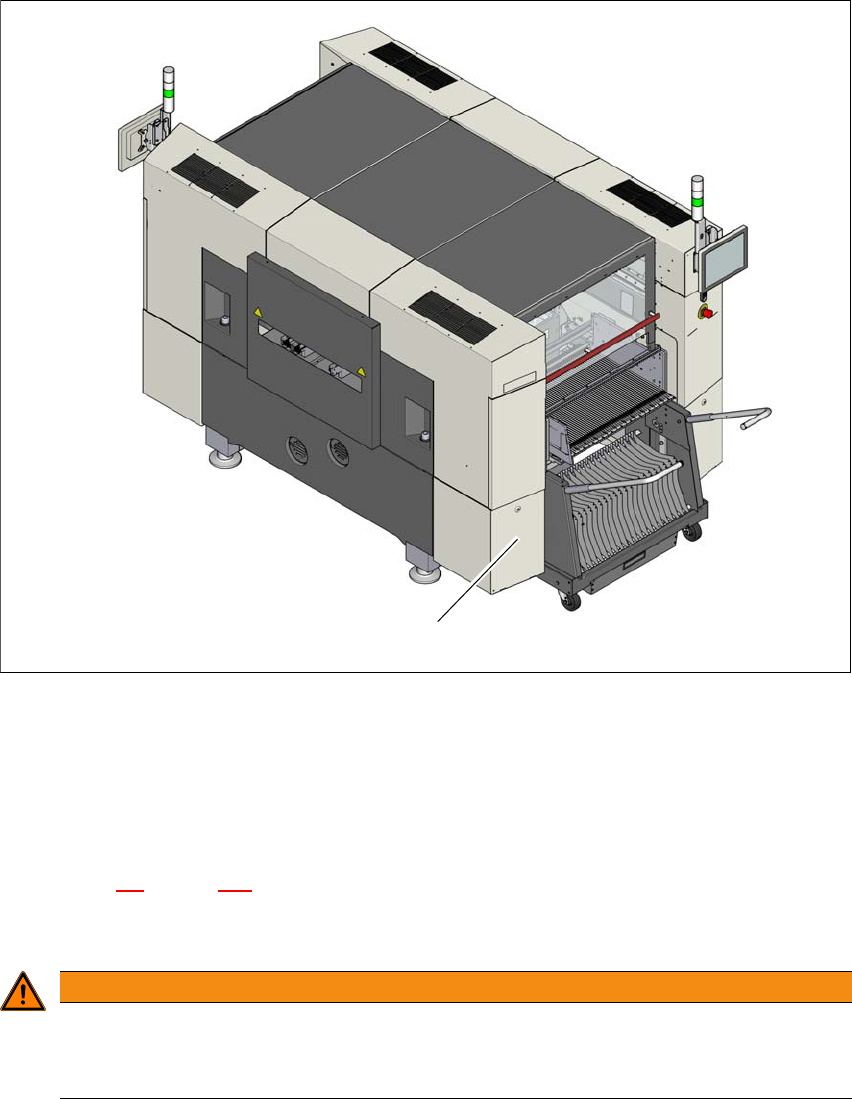

Obr. 4.2 - 1 Poloha přívodu stlačeného vzduchu v osazovacím automatu
(1) Montážní poloha přívodu stlačeného vzduchu
4.2.2.1 Kontrola napájení stlačeným vzduchem
Zkontrolujte, jestli napájení stlačeným vzduchem odpovídá předepsané specifikaci stroje (viz ta-
bulku v části 3.4
, Strana 105).
Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
4
(1)
VÝSTRAHA
Nebezpečí úrazu!
U pneumatických potrubí, která jsou pod tlakem, hrozí úraz!
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na místě instalace
191
4.2.2.2 Přípojka stlačeného vzduchu na osazovacím automatu
4

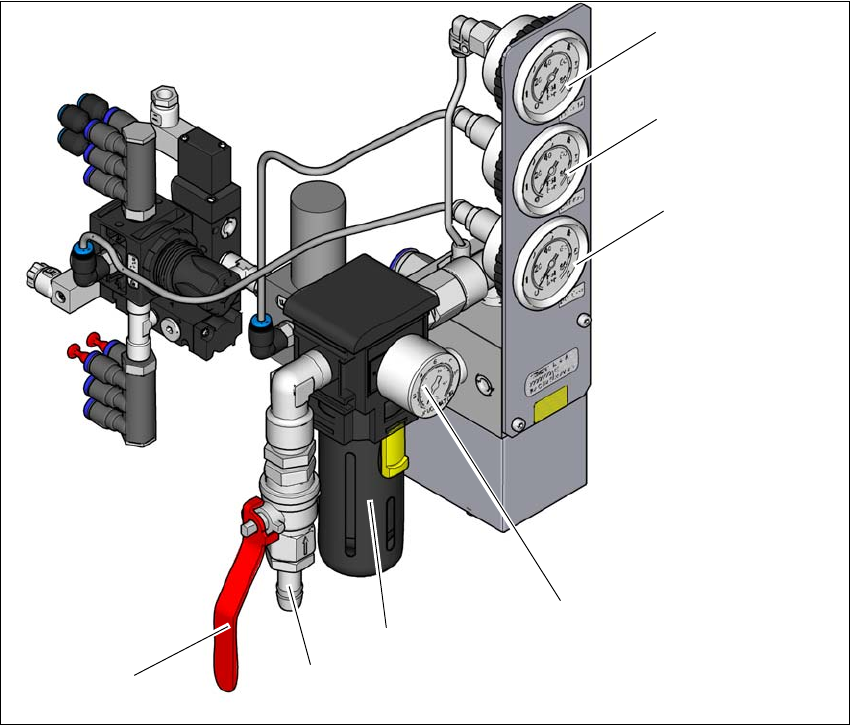

Obr. 4.2 - 2 Jednotka stlačeného vzduchu na osazovacím automatu
Legenda k obr. 4.2 - 2
(1) Manometr pro napájecí tlak portálů 1 a 2
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0, 1 bar (rozmezí ukazatele 0 - 0, 6 MPa, 0 - 6 bar)
(2) Tlakoměr pro napájecí tlak součástí stroje
Požadovaný tlak: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (rozmezí ukazatele 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr pro napájecí tlak podávacích modulů Bulkcase
Požadovaný tlak: 0, 25 ± 0, 05 MPa, 2, 5 ± 0, 5 bar (rozmezí ukazatele: 0 - 0, 6 MPa, 0 - 6 bar)
(4) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0, 5–1, 0 MPa, 5–10 bar (rozmezí ukazatele: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtr stlačeného vzduchu
(6) Přípojka stlačeného vzduchu
(7) Uzavírací kohout v poloze otevřeno (AUF)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.2 Infrastruktura na místě instalace Od verze softwaru SR.713.1 Vydání 12/2020
192
4.2.3 Síťové napájení
4

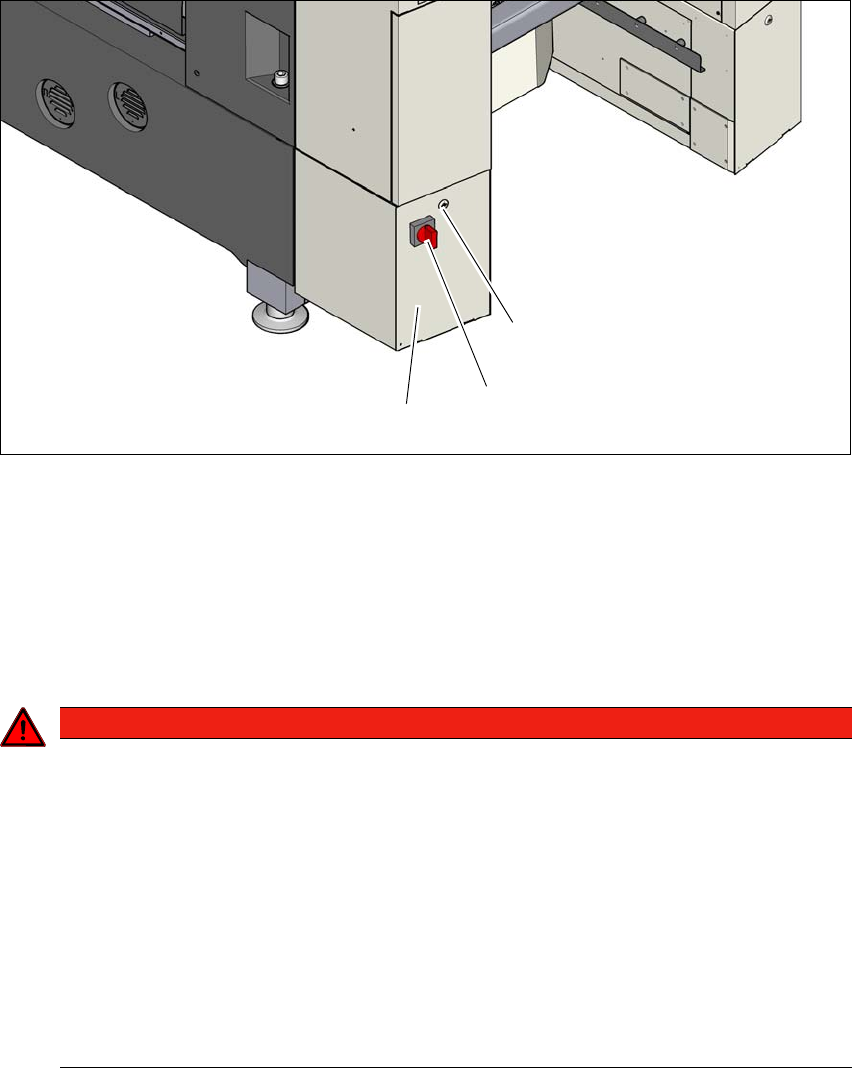

Obr. 4.2 - 3 Poloha napájení elektrickým proudem v osazovacím automatu
(1) Blokování
(2) Hlavní vypínač s pojistkou proti opakovanému zapnutí
(3) Napájení proudem za ochranným krytem
4.2.3.1 Upozornění na nebezpečí
4
(1)
(2)
(3)
NEBEZPEČÍ
Nebezpečí ohrožení elektrickým napětím!
Automat je napájen 3 × 380 V~ až 3 × 415 V ± 10 %, 50/60 Hz nebo volitelně
3 × 200 V~ až 3 × 220 V~ ± 10 %; síťovým napětím 50/60 Hz. Části tohoto zařízení vedou
proto životu nebezpečné napětí i při vypnutém hlavním vypínači a vytaženém síťovém ko-
nektoru.
Při neodborném zacházení s tímto osazovacím automatem může dojít k usmrcení, váž-
ným úrazům nebo značným věcným škodám.
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Kryty zásuvného napáječe smí otvírat pouze vyškolený a kvalifikovaný personál.
