4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4.2 Infrastruktura na místě instalace Od verze softwaru SR.713.1 Vydání 12/2020 196  Napájecí kabel protáhněte kabelovým šroubením p od napáj…

Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu

Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na místě instalace

195

4.2.3.4 Síťové připojení – BEZ síťového kabelu (konfigurace 1)

Osazovací automat NENÍ vybaven síťovým připojovacím kabelem. Síťový napájecí kabel se při-

pojuje ke svorkám síťového připojení (X94) v modulu napájení.

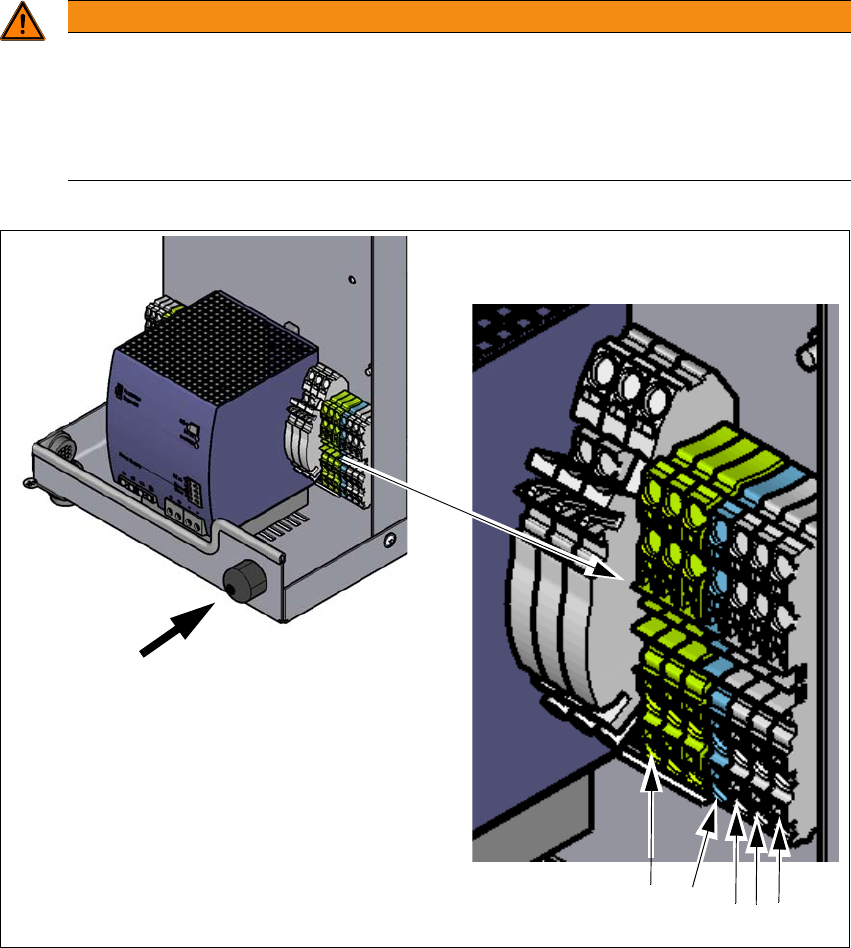

Obr. 4.2 - 4 Svorkovnice pro připojení síťového napájecího kabelu

(1) Síťové připojovací svorky (X94) pro napájecí kabel L1, L2, L2, N a PE. Připojovací svorky

jsou určeny pro průřez žíly 4 mm².

(2) Otvor na napájení proudem s kabelovým šroubením

VÝSTRAHA

Napájecí smí připojit pouze kvalifikovaný elektrikář.

Připojení napájecího kabelu smí provádět pouze kvalifikovaný elektrikář. Kvalifikovaný

elektrikář je osoba s odpovídajícím technickým vzděláním, znalostmi a zkušenostmi, aby

dokázala rozpoznat a předcházet rizikům, která mohou vzniknout z elektřiny.

 Platí předpisy země, kde je osazovací automat provozován.

(2)

(1)

4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3

4.2 Infrastruktura na místě instalace Od verze softwaru SR.713.1 Vydání 12/2020

196

 Napájecí kabel protáhněte kabelovým šroubením pod napájením (poz. 2) k připojovacím sí-

ťovým svorkám X94 (

poz. 1) na obr. 4.2 - 4, Strana 195.

 Zajistěte dostatečný poloměr ohnutí. Žíly kabelu nesmí být zlomeny.

 Na všechny konce žil síťového připojovacího kabelu namáčkněte dutinky.

 Připojte L1, L2, L3, N a PE na svorky síťového připojovacího kabelu X94 (pol. 1) na obr. 4.2

- 4, strana 195. Při zavádění žíly do připojovací svorky buďte opatrní, abyste svorku nepo-

škodili.

 Rukou dotáhněte kabelové šroubení (pol. 2) na obr. 4.2 - 4, strana 195.

 Zajistěte, aby se žíly a kabel nikde neodíraly ani nepřiskříply. V případě potřeby upevněte žíly

a kabely kabelovými sponami.

POZOR

Věnujte pozornost správnému sledu fází!

Věnujte pozornost správnému sledu fází. Kvůli nesprávnému sledu fází dojde k poruše

a poškození vývěvy! Při uvádění osazovacího automatu do provozu zkontrolujte správný

směr otáčení vývěv(y).

Zkontrolujte správnou funkci připojení PE osazovacího automatu.

Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu

Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na místě instalace

197

4.2.3.5 Síťové připojení – napájecí kabel S konektorem (konfigurace 2)

Osazovací automat je dodáván se síťovým kabelem 5 m s konektorem CEE, červený 16 A (podle

IEC 60309).

Obr. 4.2 - 5 Osazení konektoru CEE
