4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4.2 Infrastruktura na místě instalace Od verze softwaru SR.713.1 Vydání 12/2020 198 4.2.3.6 Síťové připojení – napájecí kabe l BEZ konektoru (…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na místě instalace
197
4.2.3.5 Síťové připojení – napájecí kabel S konektorem (konfigurace 2)
Osazovací automat je dodáván se síťovým kabelem 5 m s konektorem CEE, červený 16 A (podle
IEC 60309).
4
4

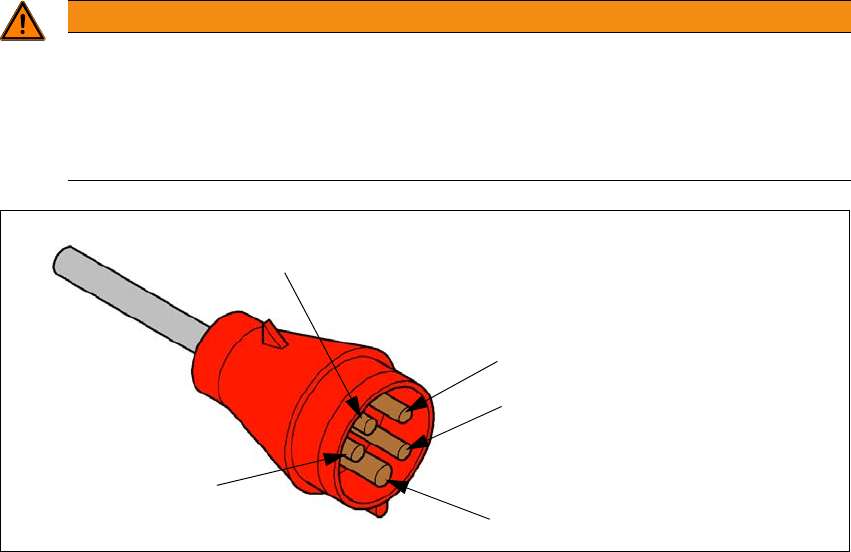

Obr. 4.2 - 5 Osazení konektoru CEE
VÝSTRAHA
Napájecí smí připojit pouze kvalifikovaný elektrikář.
Připojení napájecího kabelu smí provádět pouze kvalifikovaný elektrikář. Kvalifikovaný
elektrikář je osoba s odpovídajícím technickým vzděláním, znalostmi a zkušenostmi, aby
dokázala rozpoznat a předcházet rizikům, která mohou vzniknout z elektřiny.
Platí předpisy země, kde je osazovací automat provozován.
PE
L1
L2
L3
N
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.2 Infrastruktura na místě instalace Od verze softwaru SR.713.1 Vydání 12/2020
198
4.2.3.6 Síťové připojení – napájecí kabel BEZ konektoru (konfigurace 3)
Osazovací automat je dodáván s napájecím kabelem o délce přibližně 5 m BEZ konektoru.
4
4

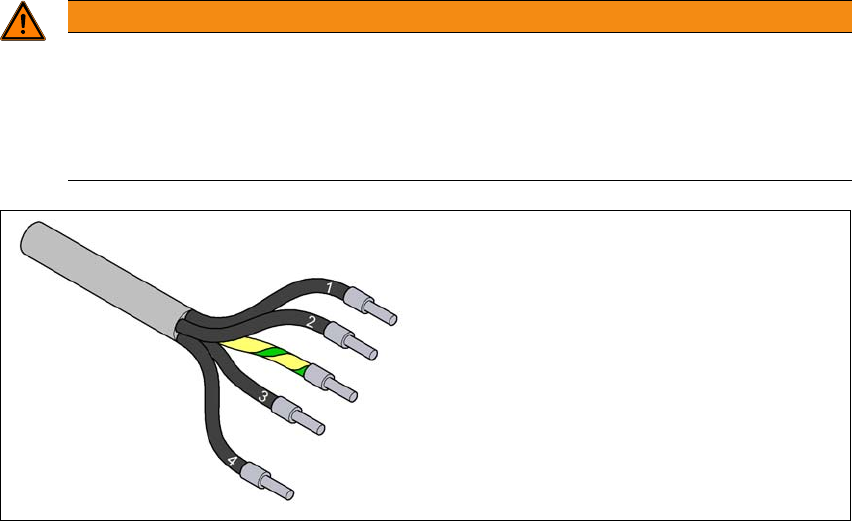

Obr. 4.2 - 6 Označení vodičů síťového kabelu
VÝSTRAHA
Napájecí smí připojit pouze kvalifikovaný elektrikář.
Připojení napájecího kabelu smí provádět pouze kvalifikovaný elektrikář. Kvalifikovaný
elektrikář je osoba s odpovídajícím technickým vzděláním, znalostmi a zkušenostmi, aby
dokázala rozpoznat a předcházet rizikům, která mohou vzniknout z elektřiny.
Platí předpisy země, kde je osazovací automat provozován.
1 = (L1): Síťová fáze
2 = (L2): Síťová fáze
3 = (L3): Síťová fáze
4 = (N): Neutrální vodič
zeleno-žlutý = (PE): Ochranný vodič
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.2 Infrastruktura na místě instalace
199
4.2.3.7 Přehled jemných pojistek
4

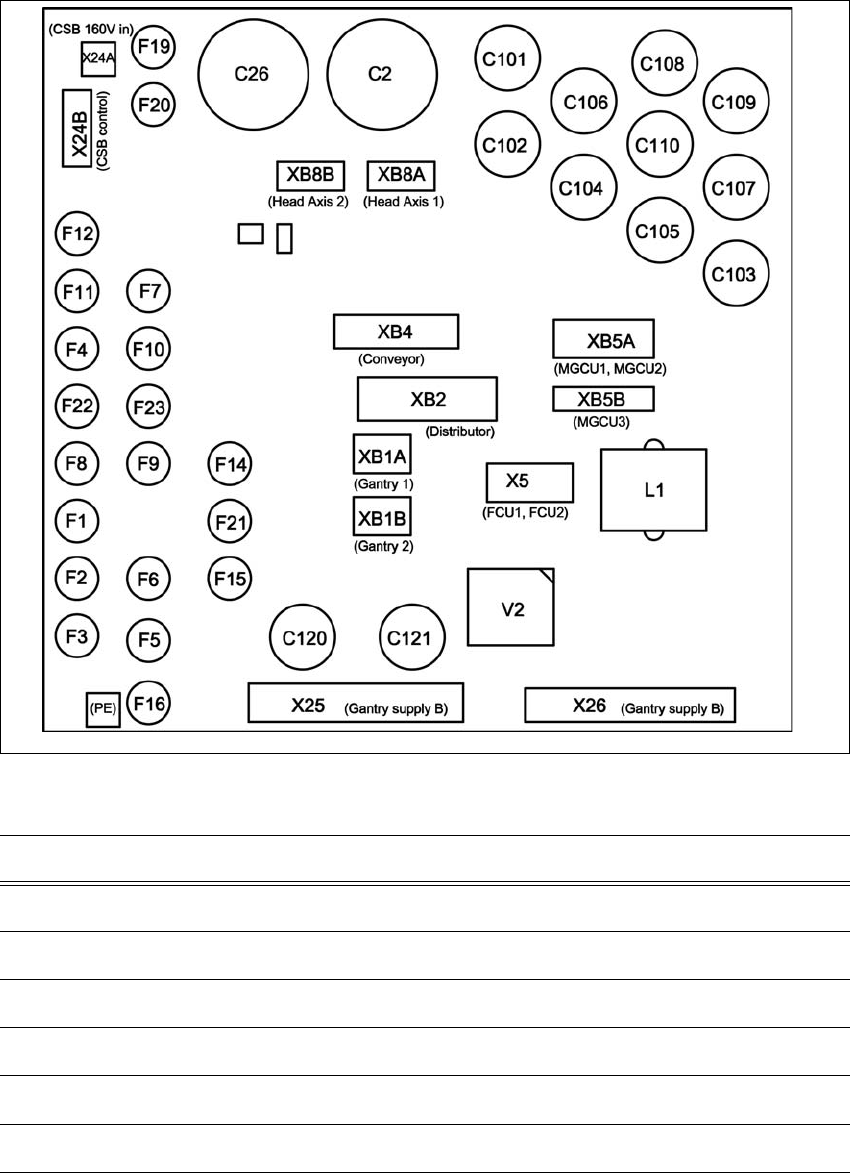

Obr. 4.2 - 7 Přehled jemných pojistek
4
Pojistka Komponenty Proud [A] Napětí [V]
F1 MGCU 1 6, 3 27
F2 MGCU 2 6, 3 27
F3 MGCU 3 6, 3 27
F4 Distributor/výpadek sítě 6, 3 24
F5 Stanice PC 6, 3 27
F6 Možnosti PC 6, 3 27
