4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 V ydání 12/2020 202 4.3.2 Zdvihnutí a přeprava osazo vacího automatu vysokozdvižn…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.3 Ustavení osazovacího automatu
201
4.3 Ustavení osazovacího automatu
4.3.1 Výstražná upozornění
4
4
4
4
4
VÝSTRAHA
Dodržujte platné předpisy o bezpečnosti a ochraně zdraví při práci!
Instalaci a uvedení automatu do provozu smí provést pouze technici SIPLACE, popř. oso-
by s příslušnou certifikací.
Dodržujte bezpečnostní předpisy platné pro transport těžkých břemen.
VÝSTRAHA
Nebezpečí úrazu při montážních pracích na spodní straně osazovacího automatu!
Nebezpečí úrazu při montážních pracích na spodní straně osazovacího automatu.
Zajistěte osazovací automat dalšími vhodnými opatřeními. Podepření samotným vy-
sokozdvižným vozíkem není přípustné.
VÝSTRAHA
Nebezpečí úrazu při montážních pracích!
Při nesprávném umístění portálů během montáže je omezené místo nad hlavou a může
dojít k úrazu.
Dbejte na to, aby byly portály nastaveny nad transportní oblast desek.
VÝSTRAHA
Výškové nastavení osazovacího automatu!
Pro výškové nastavení osazovacího automatu jsou potřeba dvě osoby:
– jedna osoba provádí potřebné montážní práce.
– Druhá osoba během montáže sleduje stabilitu polohy zdvihnutého osazovacího
automatu.
VÝSTRAHA
Nebezpečí pohmoždění!
Při přepravě osazovacího automatu hrozí pohmoždění nohou.
Noste speciální zesílenou obuv.
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
202
4.3.2 Zdvihnutí a přeprava osazovacího automatu vysokozdvižným vozíkem
4

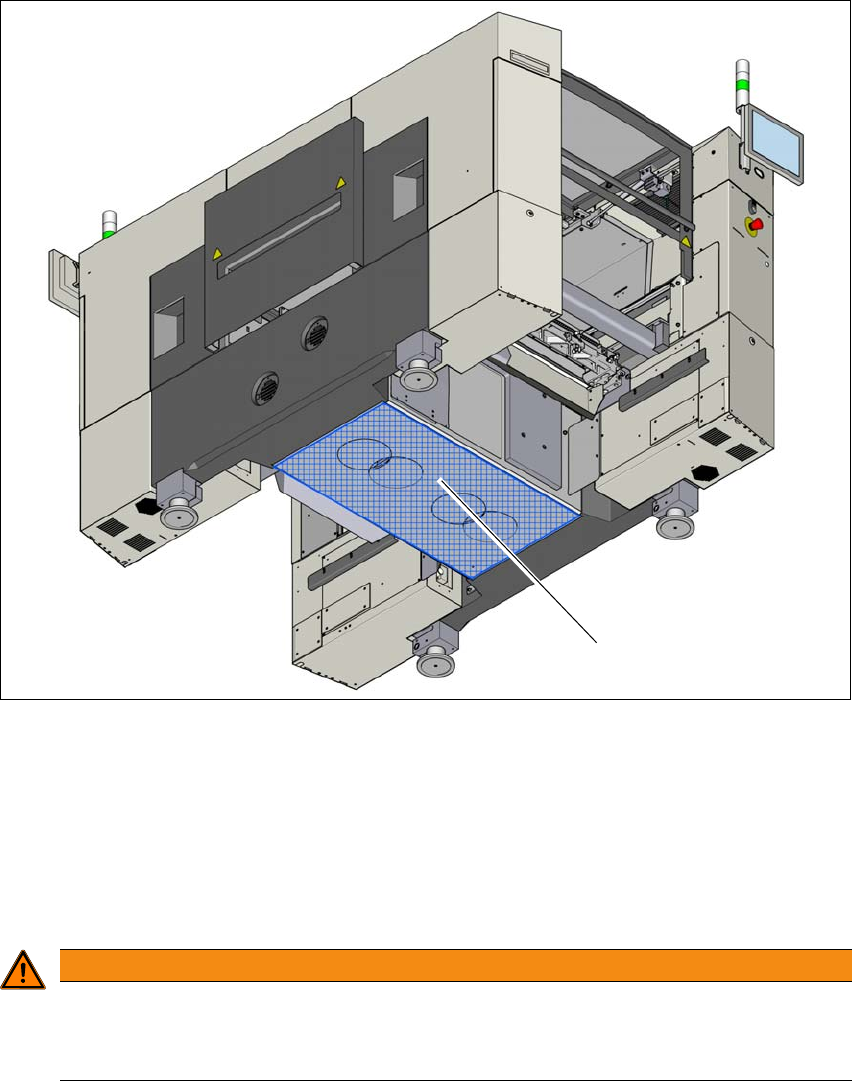

Obr. 4.3 - 1 Dosedací plocha - vidlice napříč ke směru transportu desek
(1) Dosedací plocha pro vidlici vysokozdvižného vozíku
Vysokozdvižný vozík umístěte napříč k transportu obvodových desek a roztáhněte vidlice tak,
aby na ně dosedací plochy osazovacího automatu dosedly rovnoměrně.
Aby nedošlo k nevratnému poškození osazovacího automatu, před zvednutím osazovacího
automatu bezpodmínečně respektujte následující upozornění:
4
VÝSTRAHA
Směr vidlice!
– Vidlice musí směřovat rovnoběžně s transportem obvodových desek.
– Vidlice musí být orientována středově k osazovacímu automatu.
(1)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.3 Ustavení osazovacího automatu
203
4
4
4
4.3.3 Montáž nástavbových dílů
Při dodání osazovacího automatu jsou monitor, klávesnice a signalizační světla odmontované. Při
montáži postupujte takto:
– Namontujte signalizační světla. viz část 4.3.3.2
, Strana 204
– Namontujte monitory. viz část 4.3.3.3, Strana 204
Dodatečně u SIPLACE SX1/SX2 V2 nebo volitelně u SIPLACE SX1/SX2 V3 4
– Zavěste držák na klávesnici a připojte klávesnici.
4.3.3.1 Kontrola a nastavení spínače ochranného krytu
Zkontrolujte funkci spínačů ochranného krytu.
Nastavte, pokud to bude potřebné, spínač ochranného krytu (viz servisní návod).
VÝSTRAHA
Nebezpečí poškození při nadměrném roztažení vidlice!
Při roztažení vidlice vysokozdvižného vozíku, takže osazovací automat je zvedán mimo
dosedací plochu, může dojít k deformaci rámu stroje a poškození kabelů a vedení.
Vidlice smí mít takovou maximální šířku, aby byla stále na dosedací ploše na spodní
straně stroje (viz obr. 4.1 - 3
, Strana 187).
VÝSTRAHA
Nebezpečí poškození jednostranným zatížením!
Při jednostranném zatížení noh stroje, např. nakloněním automatu, může dojít k deforma-
ci upevnění noh.
Dbejte na to, aby byla vidlice při zvedání osazovacího automatu rovnoměrně zatí-
žená.
Mezi vidlici a osazovací automat vložte pevnou podložku.
Další osoba musí sledovat zvedání osazovacího automatu a zajistit, aby se nenaklá-
něl.
VÝSTRAHA
Nebezpečí poškození!
Taháním po zemi nebo nárazy se mohou poškodit závity pro nohy, které jsou v rámu au-
tomatu.
Při přepravě bezpodmínečně dbejte na to, aby všechny nohy stroje byly volně zved-
nuté nad zem.
