Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu Od verze softwaru SR.713.1 Vydání 12/2020 4.3 Ustavení osazovacíh o automatu 207 4 Obr . 4.3 - 3 Patky stroje (adaptér nast avení výšky) osazo…
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
206
4.3.6 Výměna noh stroje (adaptérů nastavení výšky)
Osazovací automat stojí na 4 nohách (adaptérech nastavení výšky) viz poz. 1 na obr. 4.3 - 2,
strana 206)
Pro různé transportní výšky obvodových desek jsou k dispozici různé adaptéry nastavení výšky.
4
Obr. 4.3 - 2 Adaptér nastavení výšky osazovacího automatu
(1) Šroub s vnitřním šestihranem k nastavení výšky
(2) Zářez k zajištění proti vypadnutí (pojistný šroub)
(3) Různé rozměry adaptéru nastavení výšky
– Adaptér nastavení výšky pro transportní výšku obvodových desek 900 (č. výrobku
03067048-xx)
– Adaptér nastavení výšky pro transportní výšky obvodových desek 930 (výrobní číslo
03067046-xx)
– Adaptér nastavení výšky pro transportní výšky obvodových desek 950 (výrobní číslo
03065876-xx)
(3)
(1)
(2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.3 Ustavení osazovacího automatu
207
4

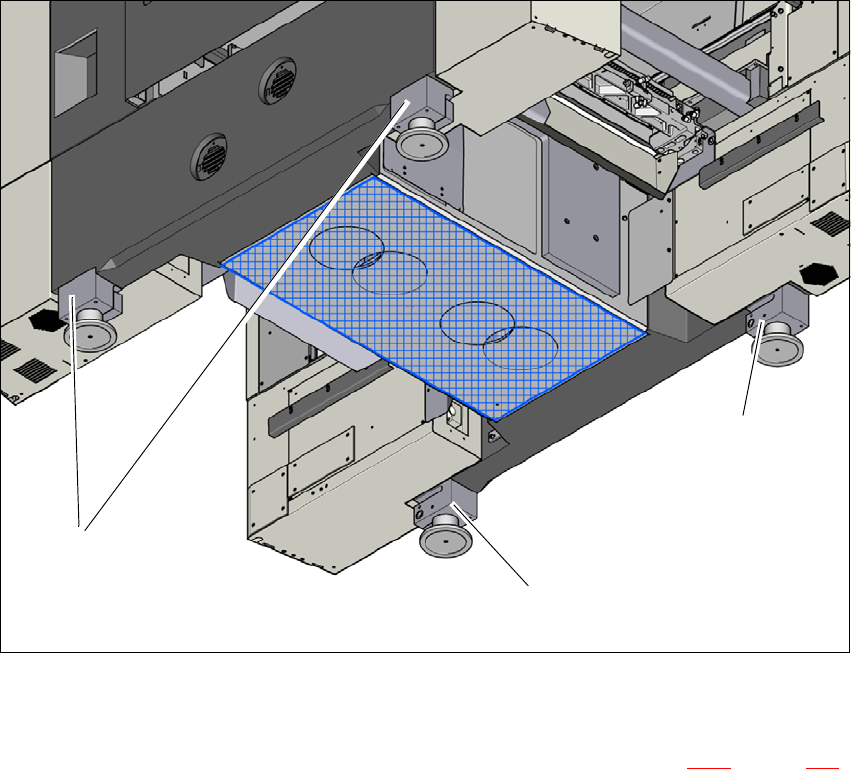

Obr. 4.3 - 3 Patky stroje (adaptér nastavení výšky) osazovacího automatu
(1) 4 adaptéry nastavení výšky - pro různé výšky
Vidlici vysokozdvižného vozíku zasuňte pod osazovací automat. Viz část 4.3.2, Strana 202.
Vysokozdvižným vozíkem zdvihněte osazovací automat do výšky přibližně 35 cm. Adaptéry
nastavení výšky lze vytáhnout směrem dolů.
(1)
(1)
(1)
4 Instalace a uvedení do provozu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
4.3 Ustavení osazovacího automatu Od verze softwaru SR.713.1 Vydání 12/2020
208
4
Obr. 4.3 - 4 Adaptéry nastavení výšky
4
(1) Seřizovací šroub k nastavení výšky
(2) Pojistný šroub
(3) Adaptér nastavení výšky
(4) Upínka
(5) Upínací šroub
Povolte pojistný šroub (2). Pojistný šroub jistí adaptér nastavení výšky a zabraňuje, aby vy-
padl po uvolnění upínky.
4
Povolte upínací šroub a vytáhněte adaptér nastavení výšky směrem dolů.
Na novém adaptéru nastavení výšky zkontrolujte, jestli se šroub k nastavení výšky (1) volně
otáčí. Šroub popřípadě vytáhněte a závit namažte tukem Topas NCA 52.
Aby šlo adaptér nastavení výšky snadno zasunout do upínky (4), namažte je v oblasti upnutí
tukem typu Topas NCA 52.
VÝSTRAHA
Nebezpečí úrazu!
Po povolení upnutí může adaptér nastavení výšky vypadnout, i když je zajištěný fixačním
šroubkem v drážce, a způsobit úrazy rukou a nohou.
Adaptér nastavení výšky podržte a zajistěte, aby nemohl vypadnout.
Dávejte si pozor na ruce a nohy.
(3)
(1)
(2)
(4)
(5)
